应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 分析 » 波谱分析 » 急求！！！！！！！！！S321奥氏体不锈钢的XRD分析
81/1返回列表
查看: 2158  |  回复: 7
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

qinglongge

至尊木虫 (著名写手)

[求助] 急求！！！！！！！！！S321奥氏体不锈钢的XRD分析

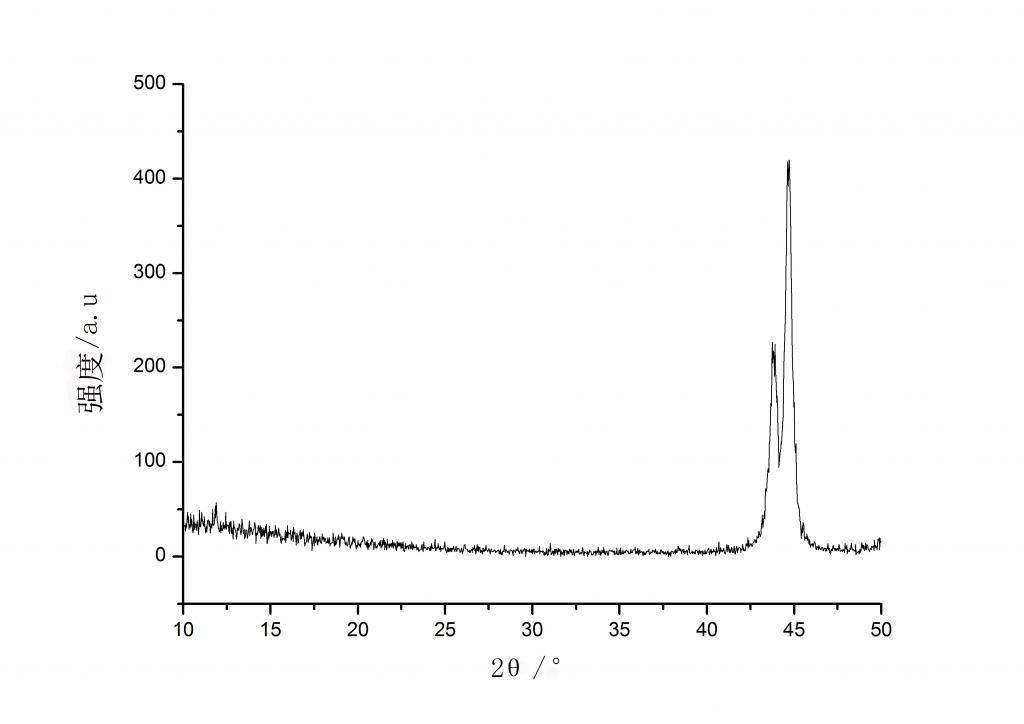

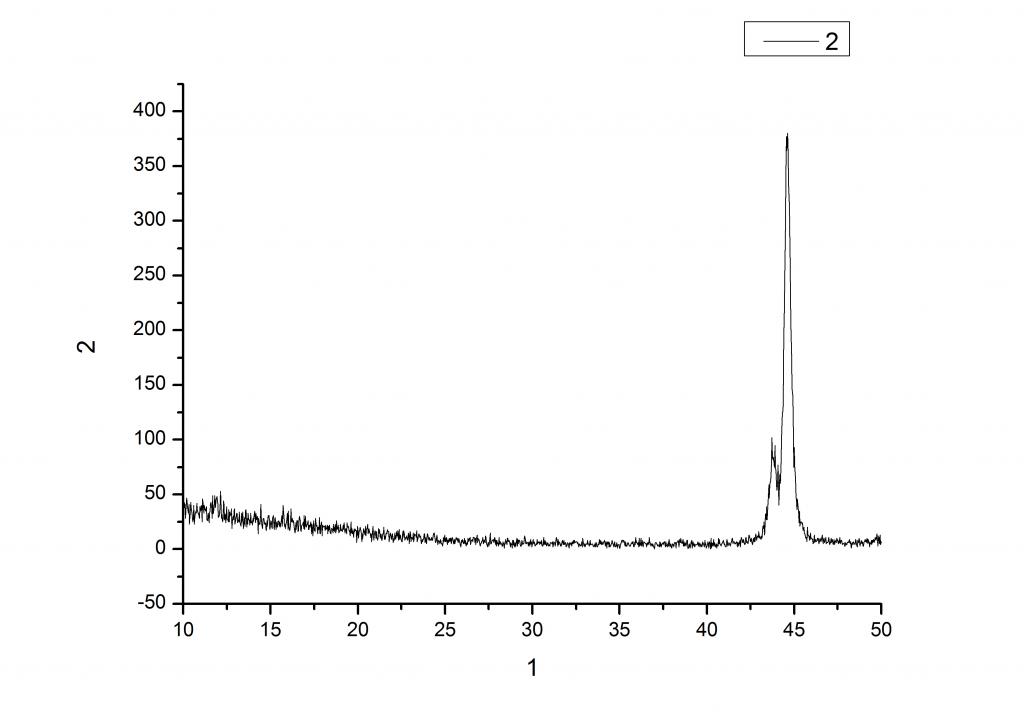

本人对S321奥氏体不锈钢进行了真空熔炼，下图是熔炼前后试样的XRD图，请问两图中的两个峰分别代表什么？前后两图对比第一个峰强度下降说明了什么？谢谢！！




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-12-28 19:23:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxtcgyys

木虫 (初入文坛)
请问试样形状？
回复此楼
2楼2012-12-30 21:10:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxtcgyys

木虫 (初入文坛)
入射x射线种类或波长？
赞一下 回复此楼
3楼2012-12-30 21:24:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qinglongge

至尊木虫 (著名写手)
引用回帖:
2楼: Originally posted by hxtcgyys at 2012-12-30 21:10:45
请问试样形状？

圆饼状，直径10mm，厚度3mm
赞一下 回复此楼
4楼2012-12-31 09:26:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qinglongge

至尊木虫 (著名写手)
引用回帖:
3楼: Originally posted by hxtcgyys at 2012-12-30 21:24:32
入射x射线种类或波长？

铜靶，波长1.54nm
回复此楼
5楼2012-12-31 09:26:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qinglongge

至尊木虫 (著名写手)
引用回帖:
3楼: Originally posted by hxtcgyys at 2012-12-30 21:24:32
入射x射线种类或波长？

文献里说45°的峰应该好像是马氏体的（110）或奥氏体的(111)，说它们是重合的，但我不知道这里的两个哪个是，为啥有下降的变化
赞一下 回复此楼
6楼2012-12-31 09:29:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxtcgyys

木虫 (初入文坛)

【答案】应助回帖

sorry，因元旦出门两天，回复晚了。以下仅为个人见解，供您参考。
思路：
奥氏体不锈钢因为加入铬、镍，使奥氏体区扩大到室温，因此其组织全部为面心立方结构的奥氏体，应该没有马氏体。首先出现的峰值应为111晶面族，其次是200，220等晶面族。具体对应角度可由sin2θ=λ2 （h2＋k2＋l2）/4a2计算，FCC, a=aγ+0.033x，x为奥氏体中合碳重量百分数。带入可求111，200，220等晶面族对应的θ，再判断相应峰值是哪个晶面族衍射产生的。

个人认为：有可能是重熔后晶粒大小变化了，使满足布拉格方程的晶面减少了，峰值强度下降
赞一下 回复此楼
7楼2013-01-02 22:35:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qinglongge

至尊木虫 (著名写手)
引用回帖:
7楼: Originally posted by hxtcgyys at 2013-01-02 22:35:03
sorry，因元旦出门两天，回复晚了。以下仅为个人见解，供您参考。
思路：
奥氏体不锈钢因为加入铬、镍，使奥氏体区扩大到室温，因此其组织全部为面心立方结构的奥氏体，应该没有马氏体。首先出现的峰值应为111晶面 ...

感激不尽
回复此楼
8楼2013-01-03 12:12:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 qinglongge 的主题更新
81/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
