[求助] 两个网格合并后，面和体是否也自动合并？

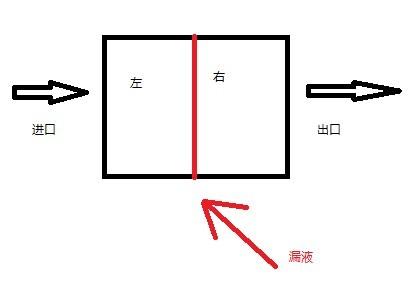

简化了一下我的模型..
左右是两个不同的体，分别是hexa mesh和tetra mesh. 网格类型不同。
液体从左边流向右边，开始我只是把坐标对上了，没有合并网格。是否会造成漏液？
因为出口压力比进口压力还低，想来想去，只有漏液可以导致这样的问题。
我是在cfx里合并的，用的 mesh connection.  但不知道面和体是否也合并了，漏液问题能不能解决。
如果有icem里的合并经验，也非常欢迎。


[ Last edited by yanjp on 2012-12-27 at 03:55 ]
回复此楼

» 收录本帖的淘帖专辑推荐

fluent模拟及问题

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-27 03:52:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yanjp: 金币+10, ★★★很有帮助 2012-12-27 09:42:47
xiegangmai: 金币+2, 谢谢参与 2012-12-27 22:00:39
我不懂流体，只能就网格合并说一下：
1 网格合并不会同时合并几何实体。
2 有限元分析不使用几何实体，只使用有限元模型。如果你的网格确实完全合并了，原来两个网格的界面之间的漏流应该被消除。
3  但是由于你两边的网格类型不同，需要检查网格的合并是否完全。如果不够完全，很可能存在局部的漏流。
赞一下 回复此楼
2楼2012-12-27 07:28:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

312367697

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢应助 2012-12-27 22:00:48
你在ICEM里面用Edit Mesh->Merge Nodes合并中间那个面上hexa和tetra的节点，
然后
在output->Boundary Conditions把刚才那个面设置成interior就行了应该
赞一下 回复此楼
3楼2012-12-27 09:15:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

312367697

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
yanjp: 金币+10, ★★★很有帮助 2012-12-27 09:55:24
xiegangmai: 金币+2, 谢谢参与 2012-12-27 22:00:58
刚看了下，还可以先画左半部分的网格，然后把网格保存下，
然后画右半部分，不过你要把中间那个面的Part改下名字，
然后merge mesh，导入CFX中建立interface
赞一下 回复此楼
4楼2012-12-27 09:36:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanjp

捐助贵宾 (著名写手)
引用回帖:
3楼: Originally posted by 312367697 at 2012-12-27 09:15:32
你在ICEM里面用Edit Mesh->Merge Nodes合并中间那个面上hexa和tetra的节点，
然后
在output->Boundary Conditions把刚才那个面设置成interior就行了应该

红线是定子和转子的交界面，需要在cfx里设置成interface。
也是按照你说的方法设置吗？
赞一下 回复此楼
5楼2012-12-27 09:43:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanjp

捐助贵宾 (著名写手)
引用回帖:
4楼: Originally posted by 312367697 at 2012-12-27 09:36:37
刚看了下，还可以先画左半部分的网格，然后把网格保存下，
然后画右半部分，不过你要把中间那个面的Part改下名字，
然后merge mesh，导入CFX中建立interface

你好神啊！ 知道我要问什么了..
赞一下 回复此楼
6楼2012-12-27 09:44:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

312367697

金虫 (小有名气)
引用回帖:
6楼: Originally posted by yanjp at 2012-12-27 09:44:27
你好神啊！ 知道我要问什么了.....

你算食品化工是吗？你用的是CFX turbomachinery？
赞一下 回复此楼
7楼2012-12-27 10:03:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanjp

捐助贵宾 (著名写手)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流 2013-01-06 13:58:08
引用回帖:
7楼: Originally posted by 312367697 at 2012-12-27 10:03:24
你算食品化工是吗？你用的是CFX turbomachinery？...

我做的是血液泵，把tesla turbine逆向使用，用N个并排的光滑圆盘给液体提供能量。
CFX turbomachinery 没有听说过..    我用的ansys cfx 14.  不是workbench.
赞一下 回复此楼
8楼2012-12-28 00:30:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
