应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 前沿热点 » 急问多铁材料的一个问题
101/1返回列表
查看: 1063  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

qzhang6568

木虫 (著名写手)

[交流] 急问多铁材料的一个问题

对于第二类多铁材料，也就是磁性诱导的铁电材料来讲，在铁电居里温度附近必须有介电反常dielectric anomaly or peak吗？
     如果磁转变温度下发现铁电性，但介电测试上无peak，其斜率也无突变，但发现是dielectricity的最低点（其斜率缓慢变化，无突变）。请问算dielectric anomaly 吗？如果不算，该材料可否说是多铁材料？如何解释？
    很着急，请大家指点，谢谢！

[ Last edited by qzhang6568 on 2012-12-24 at 01:13 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-12-24 01:11:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangyong1788

铁杆木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
chemlh: 欢迎积极来本版交流 2012-12-24 10:32:33
qzhang6568: 金币+1, 3x.不过我说的该材料是非常好的绝缘体，无任何漏电存在。看到一些文献，说介电最低点，是斜率从正变负的转变点，这种情况下有铁电也是可能的。不知您是否同意该观点 2012-12-31 03:34:07
第一个问题：要出现铁电相，介电会出现peak。
第二个问题：您的这个材料应该不是多铁性材料，可考虑是否漏电。
赞一下 回复此楼
2楼2012-12-24 08:57:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qzhang6568: 金币+1, 非常感谢！我上传了图片，请过目。 2012-12-31 03:38:44
chemlh: 金币+1, 欢迎积极交流 2013-01-21 12:24:17
这种文字的描述不能清楚地说明问题

你的是什么材料？
测出来的介电温谱是怎么样子的？能看一下图吗？

一般来说，顺电-铁电相变是会出现介电异常的。
第二类多铁材料，按道理也应该有这现象。
但，第二类多铁材料的介电常数一般比较低，在曲线的判断上，需要小心。
赞一下 回复此楼
3楼2012-12-24 09:44:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qzhang6568

木虫 (著名写手)

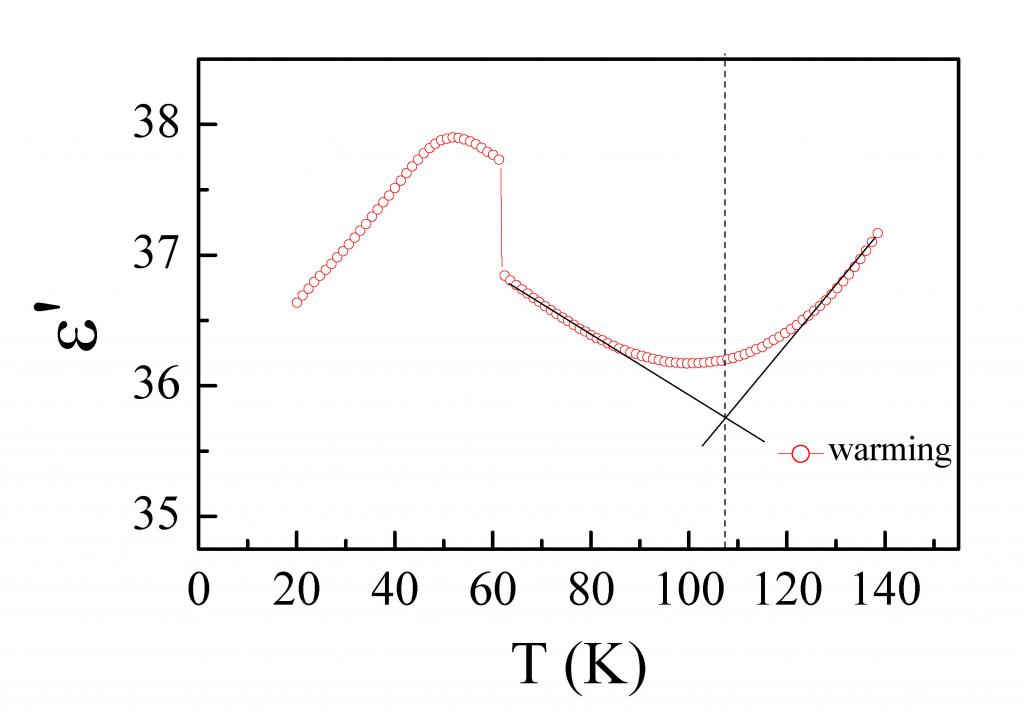

该材料的介电温谱如图所示。在110 K附近有介电的最低点。看到一些文献，说介电最低点，是斜率从正变负的转变点，这种情况下有铁电也是可能的。不知大家是否同意该观点？谢谢

赞一下 回复此楼
4楼2012-12-31 03:45:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qzhang6568: 金币+1, 3x。回复了您的问题，请继续指点 2013-01-21 12:07:46
引用回帖:
4楼: Originally posted by qzhang6568 at 2012-12-31 03:45:15
该材料的介电温谱如图所示。在110 K附近有介电的最低点。看到一些文献，说介电最低点，是斜率从正变负的转变点，这种情况下有铁电也是可能的。不知大家是否同意该观点？谢谢

...

测试有问题吧？降温曲线是怎样的？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2012-12-31 09:35:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangyong1788

铁杆木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qzhang6568: 金币+1, 谢谢！请问您问什么说没有铁电性？看的个别文献上有类似现象，也测出了铁电，但不知如何解释。您怎么认为呢？ 2013-01-21 12:09:15
这个应该是没有铁电性的。楼主有没有在120K继续测量呢
赞一下 回复此楼
6楼2013-01-01 16:27:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qzhang6568

木虫 (著名写手)
引用回帖:
5楼: Originally posted by wu1008 at 2012-12-31 09:35:56
测试有问题吧？降温曲线是怎样的？
...

降温曲线在110K附近是完全可逆的。看到个别文献上，这种情况下也可以测得铁电性。请问您怎么看？
我的也看到了清晰的铁电，测试应该没有任何问题
赞一下 回复此楼
8楼2013-01-21 12:07:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qzhang6568: 金币+1, 非常感谢！ 2013-04-13 12:28:44
引用回帖:
8楼: Originally posted by qzhang6568 at 2013-01-21 12:07:19
降温曲线在110K附近是完全可逆的。看到个别文献上，这种情况下也可以测得铁电性。请问您怎么看？
我的也看到了清晰的铁电，测试应该没有任何问题...

1 我不太清楚你说的“我的也看到了清晰的铁电”，没有看到实际的曲线前，我没法判断
2 你这个图的纵坐标范围是很小的，介电常数的变化很微弱，我甚至不觉得有“极小值”的存在
3 第二类多铁材料，一般的铁电转变温度是很低的，你这个到110 K了，如果你说的“我的也看到了清晰的铁电”是没有问题的话，那只能恭喜你，但现在，我只能说，没看到你的测试结果前，我没有办法去判断什么
4 前一阵子有一篇关于Ba3NiNb2O9的文章（我不记得是prb还是prl），Ba3NiNb2O9有可能是第二类多铁材料，那篇文章好像有介点温谱，你可以参考一下
赞一下 回复此楼
9楼2013-01-21 12:24:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by qzhang6568 at 2013-01-21 12:07:19
降温曲线在110K附近是完全可逆的。看到个别文献上，这种情况下也可以测得铁电性。请问您怎么看？
我的也看到了清晰的铁电，测试应该没有任何问题...

另外，我回应一下这个问题
“看到一些文献，说介电最低点，是斜率从正变负的转变点，这种情况下有铁电也是可能的。”
在一般的铁电材料中，在稍比居里点高的温度，一般都会出现介电极小值，但你这个温谱，并不是这样子的，这种随意的套用，没有什么意义
赞一下 回复此楼
10楼2013-01-21 12:40:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
su-b087楼
2013-01-02 00:48   回复
相关版块跳转 我要订阅楼主 qzhang6568 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
