[求助] 求助各位虫友眼图分析

大家好,新手在此求助各位虫友!
搭建的白光通信系统,测试了几张眼图,各项数据均附在图下,请大家帮忙分析下,眼图怎么会这样?
传输的信号为信号发生器产生的伪随机序列!使用的是agilent MSO9254A 示波器!
请各位大神指教!谢谢!

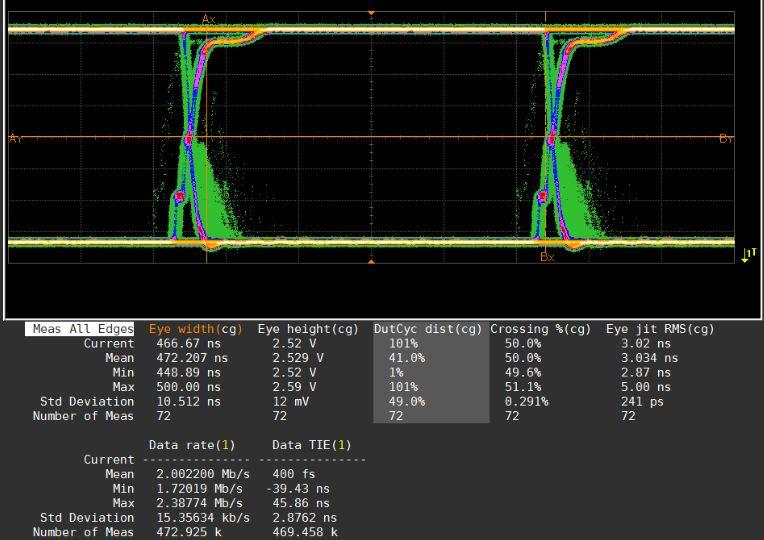

2M eye.JPG

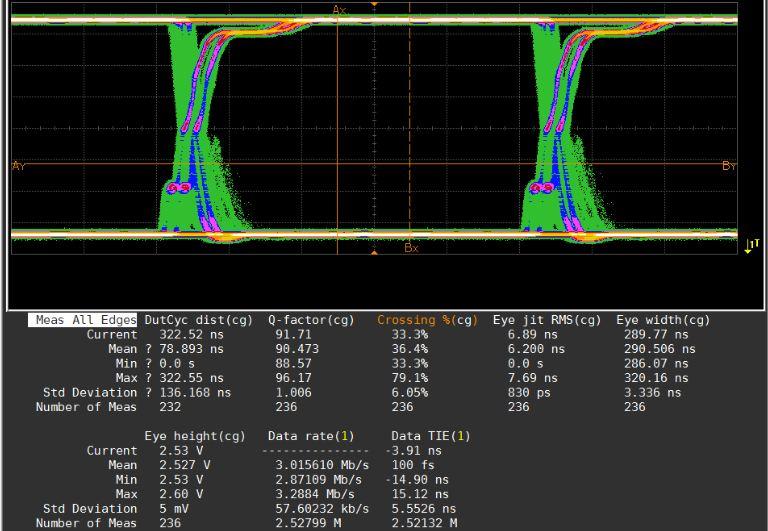

3M eye.JPG

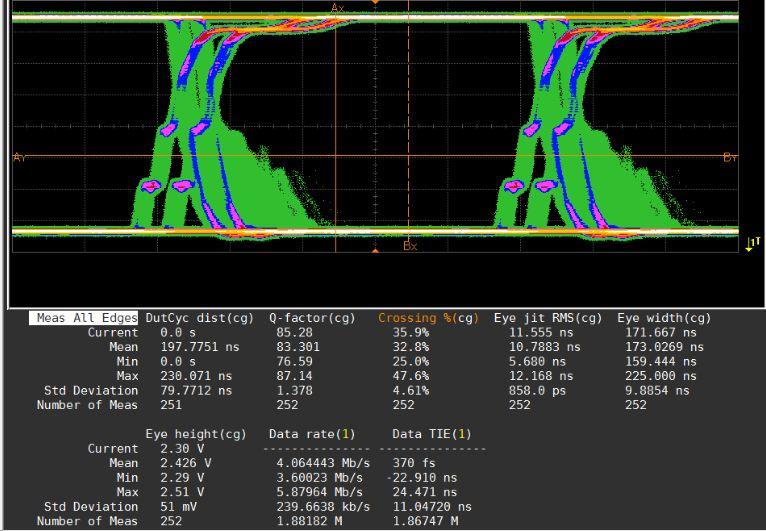

4M eye.JPG
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐清觞

铁虫 (初入文坛)

没人回复噻
2楼2012-12-20 21:31:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

基极电流

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
沐清觞: 金币+2, 有帮助 2012-12-21 19:18:17
这眼图不是很好吗?后面两个看起来好像抖动有点大,不过你调一下示波器的触发电平试试,也许能得到更漂亮的眼图。
西湖太小
3楼2012-12-21 14:08:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐清觞

铁虫 (初入文坛)

引用回帖:
3楼: Originally posted by 基极电流 at 2012-12-21 14:08:16
这眼图不是很好吗?后面两个看起来好像抖动有点大,不过你调一下示波器的触发电平试试,也许能得到更漂亮的眼图。

上升沿下降沿抖动厉害,测眼图必须是判决前吗?
4楼2012-12-21 19:17:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

基极电流

铁杆木虫 (正式写手)

引用回帖:
4楼: Originally posted by 沐清觞 at 2012-12-21 19:17:02
上升沿下降沿抖动厉害,测眼图必须是判决前吗?...

眼图就是体现了接收到的信号是否容易判决,当然要是判决前的啦。否则就不是原信号的眼图,而是经过再生中继后的信号眼图了。
另外要说的是,这点抖动不算大的,有时抖动幅度比一个信号周期(2个RZ码脉冲宽度)都有,以锁相环为核心的接收部分时钟提取电路应该可以跟踪住,从而仍可以正确判决。
西湖太小
5楼2012-12-23 06:40:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐清觞

铁虫 (初入文坛)

引用回帖:
5楼: Originally posted by 基极电流 at 2012-12-23 06:40:25
眼图就是体现了接收到的信号是否容易判决,当然要是判决前的啦。否则就不是原信号的眼图,而是经过再生中继后的信号眼图了。
另外要说的是,这点抖动不算大的,有时抖动幅度比一个信号周期(2个RZ码脉冲宽度)都有 ...

非常感谢哦!明白了哦!
那比如一个眼图的优劣性该如何描述?
6楼2012-12-23 08:26:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

基极电流

铁杆木虫 (正式写手)

引用回帖:
6楼: Originally posted by 沐清觞 at 2012-12-23 08:26:33
非常感谢哦!明白了哦!
那比如一个眼图的优劣性该如何描述?...

描述一个眼图的优劣嘛,呵呵,眼睛当然是睁得越大越好啦。眼皮厚的,眼宽窄的肯定不好。
西湖太小
7楼2012-12-23 15:36:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐清觞

铁虫 (初入文坛)

引用回帖:
7楼: Originally posted by 基极电流 at 2012-12-23 15:36:10
描述一个眼图的优劣嘛,呵呵,眼睛当然是睁得越大越好啦。眼皮厚的,眼宽窄的肯定不好。...

这个放在文章里面会不会太口语化!
比如什么Q factor,crossing 等等怎么写!有没有具体参考
8楼2012-12-23 22:54:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
