[求助] 二元合金相图

怎样从这样的相图中看出共晶成分和共晶温度？比如说这幅图是Sn-3.5wt.%Ag，共晶温度为221℃，是怎么分析的？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-18 21:56:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

模糊的小时候

木虫 (著名写手)

没有谱的事

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wercde: 金币+2, 感谢交流，欢迎常来~~ 2012-12-19 17:47:48
共晶温度 即为共晶点所对应的纵坐标的温度值。
这个实际上物理化学中的内容——只不过材料科学基础做为引用了罢了。
何为共晶？ 定义收线需要搞清楚。
具有某点成分的液相，在一定的温度下，同时结晶出一定成分的两个固相，此为共晶，此恒定的温度即为共晶温度。
我这样讲不知道是否说明白了？  若实在不明的话， 个人不建议看《材料科学基础》， 建议去看《物理与化学》中的相变或者相图章节，那才是基础介绍。   毕竟是“主攻半导体电子元器件的童鞋”。
赞一下(1人) 回复此楼
5楼2012-12-19 11:09:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

感谢参与，应助指数 +1
只要你知道共晶相图的特征 以及共晶的定义就很容易判读了
赞一下 回复此楼
加油，期待一切美好
2楼2012-12-18 22:33:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菲戈1986

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
回去看看看材料科学基础里，怎样对共晶进行定义的，你就明白了。
赞一下 回复此楼
3楼2012-12-19 09:34:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

314977903

版主 (职业作家)

小风子

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wercde: 金币+2, 嗯嗯，很是赞同，感谢交流 2012-12-19 17:47:21
呵呵，楼上两位不要对主攻半导体电子元器件的童鞋们要求这么苛刻嘛！楼主估计只是想知道些基本方法，普及下知识。个人认为一般情况下，共晶点就可以简单的看成是液相和固相的尖锐交点（注意重点是尖锐！那些平滑过渡的是别的），那么相组成就是这点温度直线两边最接近竖线（不一定是直线）的成分共同组成。。。当然啦，某些合金相图这种说法可能不合适，但是大部分应该是适用的，如果楼主看不懂我说的，或者不赞同，那我也只能建议你看下材料科学基础了！！
赞一下 回复此楼
4楼2012-12-19 10:25:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

judge

至尊木虫 (文坛精英)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wercde: 金币+2, 专家考核, 感谢专家交流，幸苦了~ 2012-12-19 17:47:56
首先：该图是Sn-Ag二元合金相图。
横坐标表示合金中Ag的重量百分含量。
在X=3.5处，对应相图的固、液尖锐交点，该点对应的纵坐标即Sn-3.5wt.%Ag的共晶温度。221度。
赞一下 回复此楼
6楼2012-12-19 11:09:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a5816404

铜虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
wercde: 金币+1, 感谢交流，欢迎常来~~ 2012-12-19 17:48:58
共晶的定義： 隨著溫度下降，液相轉變為固相兩相區。(L ----  a + b)
此時發生共晶反應，發生反應的溫度為共晶溫度。
在相圖中出現的水平線為發生相轉變的溫度，
可參考物理冶金相關書籍，裡面有詳細介紹各種相轉變的相圖。
赞一下 回复此楼
人生就像xx一樣，不能反抗，那就享受它吧。
7楼2012-12-19 11:24:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aihuziran

新虫 (初入文坛)
★ ★
wercde: 金币+2, 很有爱的回答啊，充满想象力，赞一个，O(∩_∩)O 2012-12-19 17:49:31

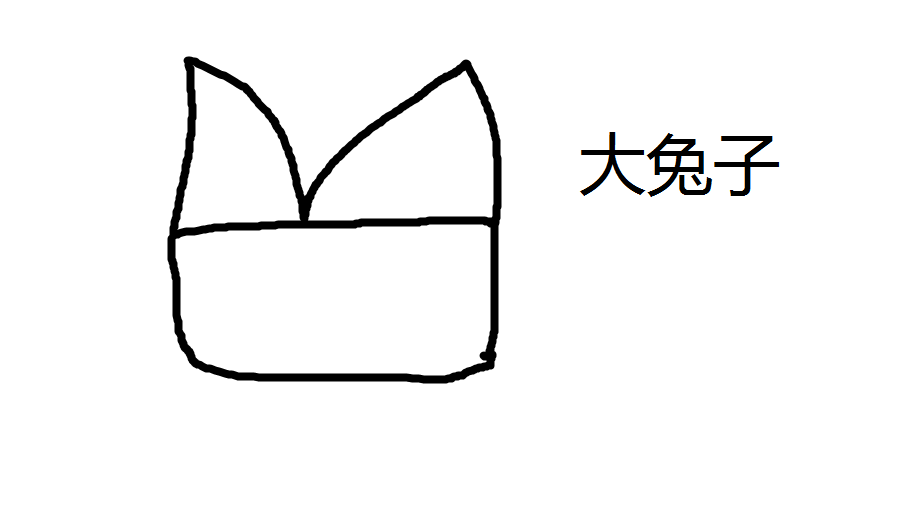

共晶的相图一般长的像大兔子。
找到共晶点，之后看含量，之后用杠杆定律分析




赞一下 回复此楼
8楼2012-12-19 11:40:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangmse

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
简单的说共晶反应就是液相在某一温度变成两种固相，
赞一下 回复此楼
9楼2012-12-19 17:11:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

314977903

版主 (职业作家)

小风子
引用回帖:
7楼: Originally posted by a5816404 at 2012-12-19 11:24:06
共晶的定義： 隨著溫度下降，液相轉變為固相兩相區。(L ----  a + b)
此時發生共晶反應，發生反應的溫度為共晶溫度。
在相圖中出現的水平線為發生相轉變的溫度，
可參考物理冶金相關書籍，裡面有詳細介紹各種相轉 ...

亲，你是台湾的？怎么全是繁体。。。。
赞一下 回复此楼
10楼2012-12-20 07:50:38
