| 查看: 3125 | 回复: 20 | ||||
[求助]
注浆开裂的问题
|
||||
|

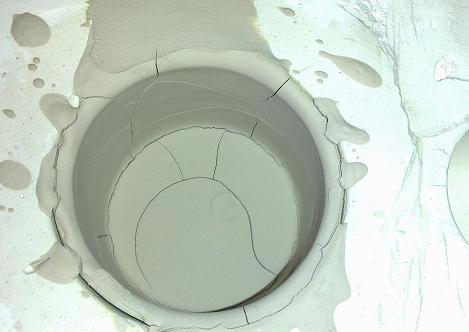

小弟是刚开始做陶瓷的，有些问题想请假大家一下。 注浆成型时，自然干燥过程中就出现开裂的现象。 倒浆之后一两分钟内就裂的很厉害了，这个时候胚体一摸还很软呢。 请教这是什么原因啊？ 我拍了个图片大家帮我分析一下，谢谢了！  注浆裂纹.JPG |
回复此楼» 收录本帖的淘帖专辑推荐
 注凝 | 注浆成型 |
» 猜你喜欢
071000生物学调剂
已经有3人回复
-
085600材料与化工301分求调剂院校
已经有5人回复
-
081700，311，求调剂
已经有15人回复
-
一志愿北京化工085600 310分求调剂
已经有18人回复
-
材料与化工371求调剂
已经有14人回复
-
336材料与化工085600求调剂
已经有7人回复
-
材料334求调剂
已经有18人回复
-
331求调剂
已经有8人回复
-
332求调剂
已经有17人回复
-
一志愿南京航空航天大学 材料与化工329分求调剂
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 关于耐火预制件产品裂纹产生原因
已经有16人回复
- 我用纯二氧化锆连注浆成型都开裂？200*10MM,成型没开裂的烧结也开裂
已经有6人回复
- 碳化硅细粉注浆成型
已经有15人回复
- 碳化硅颗粒-酚醛树脂固化过程中开裂
已经有8人回复
- 氧化锆胚体烘干以后开裂
已经有17人回复
- 求助一下陶瓷产品容易开裂的问题？铁、镁氧化物含量高会有影响么？
已经有8人回复
- 碳化硅陶瓷在1550摄氏度烧裂可能会是什么原因？请求回去
已经有8人回复
- 关于油漆开裂的问题
已经有7人回复
- 想请教六偏磷酸钠、三聚磷酸钠、木质素磺酸钙等一些耐火材料外加剂的使用
已经有18人回复
- 聚氨酯涂料开裂的问题？
已经有16人回复
- 铁电薄膜开裂问题
已经有14人回复
- 脊性陶瓷粉料粉浆浇注成型，坯干燥总是开裂，有没有前辈有办法？
已经有15人回复
- 关于排胶开裂的问题
已经有15人回复
- 【求助】H13压铸模具钢腐蚀性和开裂的问题
已经有5人回复
- 【求助】热压烧结硼化锆陶瓷开裂问题
已经有23人回复
- 求助 陶瓷烧结开裂问题
已经有12人回复
- 【求助】用Nafion溶液铸膜,开裂是什么问题
已经有14人回复
- 求助 搞岩石的研究大牛？注意不是土，散金币
已经有13人回复
- 【求助】刚玉坩埚开裂问题
已经有23人回复
danlanlee
金虫 (小有名气)
- 应助: 44 (小学生)
- 金币: 1364.9
- 散金: 39
- 红花: 3
- 帖子: 214
- 在线: 448.6小时
- 虫号: 1022100
- 注册: 2010-05-18
- 性别: GG
- 专业: 半导体材料
【答案】应助回帖
★
tankhan: 金币+1, ★★★很有帮助, 谢谢你 我刚才加大了点水含量 并且按小乔的盖了块湿布 真的没有裂呢 2012-12-13 09:52:32
tankhan: 金币+1, ★★★很有帮助, 谢谢你 我刚才加大了点水含量 并且按小乔的盖了块湿布 真的没有裂呢 2012-12-13 09:52:32
|
我再补充一点： 很多人对注浆有个误区,认为固含量越高越好，其实这是根据实际产品的需求而定的 换句话说，如果我要成型薄壁制品，例如刚玉套管、盲管之类的，我可以用稀点的浆料，反之，类似马桶、大型刚玉炉壁，需要用固含量高点的浆料。 固液比跟烧结完全是两码事，因为湿法成型晶体的排列都是按照自然顺序，干法成型是外力压迫的。浆料中水含量多少与烧结后的致密度没有关系，所以，楼主可根据实际产品需求，好好调浆料。 |
17楼2012-12-13 09:11:13
danlanlee
金虫 (小有名气)
- 应助: 44 (小学生)
- 金币: 1364.9
- 散金: 39
- 红花: 3
- 帖子: 214
- 在线: 448.6小时
- 虫号: 1022100
- 注册: 2010-05-18
- 性别: GG
- 专业: 半导体材料
【答案】应助回帖
|
我做注浆少说也有四五年了，虽和楼主做的材料不是一个体系的，但除了 小乔 说的靠谱外 其他都是瞎建议，给lz思维上添乱，实在看不下去了。 1.阿拉伯树胶现在很少用，原因有机能很好替代无机，并且国内有些有机做的也不是很好，直接说产品不稳定 我们和生产厂家打交道都，他们都是用国外的，类似司马化工。国内的话就是佛山远大的 YPC-67、T800和T10000配合用，既有分散、也有临时粘结剂、稳定电位的。 2.球磨时间和功率要摸索、粒度是根据你用材料理论密度确定、球磨后过筛网是为了去除夹杂，以免生坯产生应力、添加剂要在球磨最后两个小时放入，以免有机链条会被打散。 3.LZ说的开裂，无非是两个原因，因为我之前做的也差不多是这两种情况 a.之前我提过的固含量太高：为什么呢？因为固含量高，水分自然少，而石膏模会有30%的气孔率，吸水较快，因为收缩不稳定，会导致裂纹，，举个例子：我做铁氧体注浆，如果6.5:3.5固液比，注浆后肯定裂，但是我提高水的比重，裂的问题不存在了。 b.还有跟模具有很大关系，我做注浆分别用了山西和陕西两个厂家做的模具，发现模具不一样，效果也不一样； 还有些次要原因： 温度、湿度等 总的来说，楼主没有深厚的陶瓷材料成型经验，不建议直接上手，需要师傅带， 做注浆要求条件高，还需要一个专门厂房，湿度和温度都有保证，也是仅次于凝胶注模，难度较高的成型，广东做卫生陶瓷的，调浆料的老师傅一干就是一辈子。 你可 |
16楼2012-12-13 08:46:55
yefeng1987
木虫 (正式写手)
- 应助: 83 (初中生)
- 金币: 509.8
- 散金: 2770
- 红花: 9
- 帖子: 710
- 在线: 262.5小时
- 虫号: 878917
- 注册: 2009-10-20
- 性别: GG
- 专业: 结构陶瓷
2楼2012-12-11 13:58:27
3楼2012-12-11 14:53:41
4楼2012-12-11 21:56:11
5楼2012-12-11 22:03:46
houlucky
木虫 (正式写手)
- 应助: 52 (初中生)
- 金币: 3753.3
- 散金: 387
- 红花: 3
- 帖子: 969
- 在线: 240.8小时
- 虫号: 228662
- 注册: 2006-03-25
- 性别: GG
- 专业: 功能陶瓷
6楼2012-12-11 22:07:54
7楼2012-12-12 00:14:16
danlanlee
金虫 (小有名气)
- 应助: 44 (小学生)
- 金币: 1364.9
- 散金: 39
- 红花: 3
- 帖子: 214
- 在线: 448.6小时
- 虫号: 1022100
- 注册: 2010-05-18
- 性别: GG
- 专业: 半导体材料
8楼2012-12-12 09:34:34
小乔低调
至尊木虫 (职业作家)
- IN-EPI: 4
- 应助: 125 (高中生)
- 金币: 10513.7
- 散金: 1227
- 红花: 15
- 帖子: 3592
- 在线: 799.4小时
- 虫号: 2010108
- 注册: 2012-09-18
- 性别: GG
- 专业: 环境污染化学
9楼2012-12-12 10:52:00
|
本帖内容被屏蔽 |
10楼2012-12-12 14:48:24
