[求助] 设置的出口压力达不到

大家好

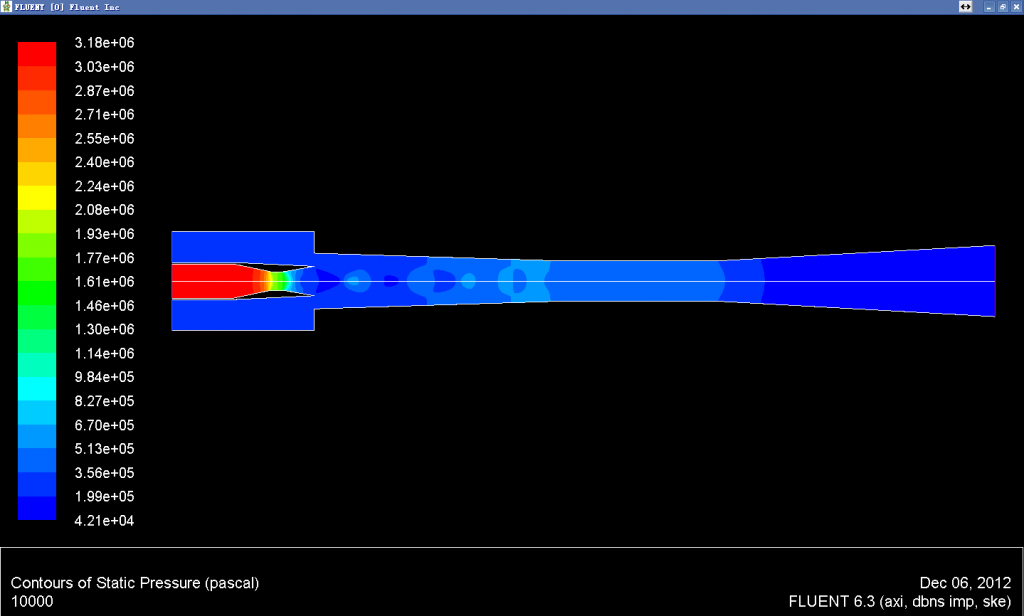

我现在做一个喷射器 出口压力设置为0.91MPa 但收敛后出口压力只有0.042MPa  这是为什么 急！




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-06 21:06:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★
xiegangmai: 金币+1, 谢谢参与 2012-12-09 11:23:48
我算燃烧的时候，那个压力分布还出现负值，不知道这个正常吗？
赞一下 回复此楼
我要奋斗到底
2楼2012-12-08 20:32:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

btcancancan

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 5超7 at 2012-12-08 20:32:00
我算燃烧的时候，那个压力分布还出现负值，不知道这个正常吗？

没做过燃烧 这个我也不确定是否正常 之前谢谢你回答我的问题！
赞一下 回复此楼
3楼2012-12-10 00:29:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxflovezj520

金虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+1, 谢谢参与 2012-12-10 21:09:27
btcancancan: 金币+1, ★有帮助, 谢谢参与 2012-12-10 23:15:32
选的计算模型不对 或者是 残差精度太高
赞一下 回复此楼
4楼2012-12-10 19:27:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

btcancancan

木虫 (小有名气)
引用回帖:
4楼: Originally posted by xxflovezj520 at 2012-12-10 19:27:58
选的计算模型不对 或者是 残差精度太高

谢谢你的回复 我对残差精度不是很了解 可以给我解释一下吗？
赞一下 回复此楼
5楼2012-12-10 23:15:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bailang125

铜虫 (初入文坛)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与 2012-12-11 20:38:32
将残差精度设置的小一些。再者你设定的出口压力是总压还是静压，计算结果中给出的是总压还是静压？这个得看清楚！
赞一下 回复此楼
上善若水！
6楼2012-12-11 15:22:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bailang125

铜虫 (初入文坛)

【答案】应助回帖

★ ★
btcancancan: 金币+1, ★有帮助 2012-12-11 18:15:02
xiegangmai: 金币+1, 谢谢参与 2012-12-11 20:38:43
你输出的结果是静压，你用总压云图看一下是不是满足出口压力设定！
赞一下 回复此楼
上善若水！
7楼2012-12-11 15:24:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tynring

金虫 (初入文坛)
★
xiegangmai: 金币+1, 谢谢参与 2012-12-11 20:38:55
引用回帖:
7楼: Originally posted by bailang125 at 2012-12-11 15:24:40
你输出的结果是静压，你用总压云图看一下是不是满足出口压力设定！

出口压力在FLUENT中设置的就是静压。显示压力不对的话看一下你设置边界条件中出口绝对压力与算出结果中的绝对压力是否一致。
赞一下 回复此楼
8楼2012-12-11 16:35:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

btcancancan

木虫 (小有名气)
引用回帖:
7楼: Originally posted by bailang125 at 2012-12-11 15:24:40
你输出的结果是静压，你用总压云图看一下是不是满足出口压力设定！

谢谢你回答问题 我设置的出口总压0.91MPa  fluent中出口只能设置总压吧？ 出口动压和静压之和是0.91MPa  但动压远远大于静压 但文献中出口是静压远远大于动压
经过观察 是在第二喉管处刚好达到音速 因此出口达到超音速 动压高静压低 请问怎么样可以使第二喉管速度减到亚音速？
赞一下 回复此楼
9楼2012-12-11 18:13:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

btcancancan

木虫 (小有名气)
引用回帖:
7楼: Originally posted by bailang125 at 2012-12-11 15:24:40
你输出的结果是静压，你用总压云图看一下是不是满足出口压力设定！

谢谢你回答问题 我设置的出口总压0.91MPa  fluent中出口只能设置总压吧？ 出口动压和静压之和是0.91MPa  但动压远远大于静压 但文献中出口是静压远远大于动压
经过观察 是在第二喉管处刚好达到音速 因此出口达到超音速 动压高静压低 请问怎么样可以使第二喉管速度减到亚音速？
赞一下 回复此楼
10楼2012-12-11 18:17:09
