Matlab如何实现消隐算法（Z-Buffer算法）
|
|

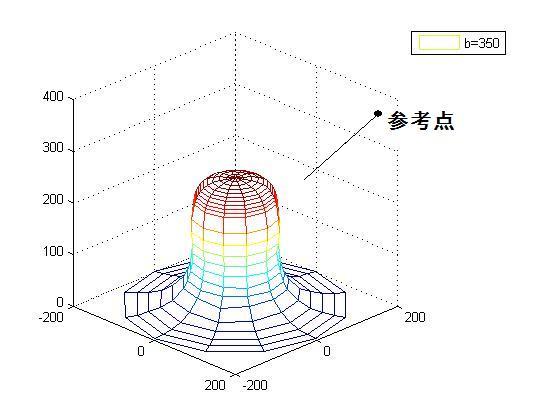

小弟Matlab三维建模绘制三维图时涉及到实体的遮挡问题，需要用消隐算法，Z-buffer算法或其他消隐算法，但在Matlab中不知道该如何实现，求哪位高手指教一下。 问题具体描述： 使用Matlab进行三维建模，由大量的离散点构成的网格围成一三维实体，现需判断这些离散点对于三维实体外部的一点（类似于光源）的可见性。如果这些网格节点对于光源点可见，那么其可见度标记为1；如果节点对于光源消隐（被遮蔽），那么那么其可见度标记为0. 请问这种问题该通过什么算法实现？能否使用Z-buffer算法? 程序该怎么编？ 求助大神帮解答一下，万分感谢！  |
回复此楼» 猜你喜欢
重庆交大26年硕士生招生拟调剂通知已出！欢迎加入光子学微结构与器件课题组。
已经有0人回复
-
UJN物理学专业调剂
已经有12人回复
-
物理学I论文润色/翻译怎么收费?
已经有152人回复
-
0702一志愿吉大B区求调剂 本科期间发表一篇Sci
已经有0人回复
-
北京纳米能源与系统研究所王中林院士/曹南颖研究员课题组招收2026硕士研究生1名
已经有0人回复
-
山西大同大学物理学硕士研究生招收调剂生
已经有0人回复
-
[调剂信息]211智能人工感知方向国家青年特聘专家课题组招收调剂研究生
已经有0人回复
-
［调剂信息］211智能人工感知方向国家青年特聘专家课题组招收调剂研究生
已经有0人回复
-
[调剂信息]211智能人工感知方向国家青年特聘专家课题组招收调剂研究生
已经有0人回复
-
一志愿物理所凝聚态物理352求调剂
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- matlab论文分享（包括神经网络，遗传算法，粒子群算法）
已经有442人回复
- 【课件】数值分析与各种算法的matlab代码
已经有205人回复
- 如何MATLAB程序实现遗传算法
已经有11人回复
- 求粒子群优化算法进行变量优选的matlab程序
已经有20人回复
- MATLAB中常用的图像分割算法集锦
已经有199人回复
- matlab编写的K均值聚类算法
已经有279人回复
- SVM的SMO算法Matlab实现
已经有10人回复
- 【分享】算法大全一到三十章完全版(matlab实现，数学建模中很实用)【已搜无重复】
已经有1059人回复
- MATLAB经典算法程序
已经有531人回复
- 【分享】matlab经典的算法程序【已搜索无重复】
已经有170人回复
- 求回归方程参数估计的最优化算法matlab代码
已经有9人回复
- 【分享】matlab遗传算法工具箱与应用（雷英杰）【已搜索无重复】
已经有74人回复
- 数学建模matlab算法大全
已经有720人回复
- matlab经典算法的程序
已经有316人回复
- 关于MATLAB和OpenCV对相同算法的运算速度对比问题
已经有20人回复
- 【求助】多目标pso算法的MATLAB程序
已经有3人回复
- 【求助】matlab 遗传算法工具箱绘图命令是什么？
已经有6人回复
libralibra
至尊木虫 (著名写手)
骠骑将军
- 计算强帖: 3
- 应助: 817 (博后)
- 金币: 12914.1
- 红花: 64
- 帖子: 2238
- 在线: 287.3小时
- 虫号: 696514
- 注册: 2009-02-05
- 专业: 计算机软件
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fandai5911: 金币+25, ★★★很有帮助, 谢谢您的回复 2012-12-07 12:25:28
csgt0: 金币+2, 多谢指导 2012-12-07 15:24:21
感谢参与，应助指数 +1
fandai5911: 金币+25, ★★★很有帮助, 谢谢您的回复 2012-12-07 12:25:28
csgt0: 金币+2, 多谢指导 2012-12-07 15:24:21
|
你要可见性是为了自己作图吗?如果调用matlab的画图,自动设置消隐的. 就你这个问题和物体形状,有个思路, 貌似只有参考点不够,还需要一个向量(视线)或者参考平面, 然后将物体向参考平面投影,得到左右边距(最左端和最右端) 然后判断物体上的点,在左右端之内且距离参考点近的,就可以,否则被遮挡. 不过这个办法好像只适用于物体上没有孔洞的情况 |
2楼2012-12-06 17:27:38
xiaohuasuper
铁虫 (小有名气)
- 应助: 3 (幼儿园)
- 金币: 861.2
- 帖子: 108
- 在线: 26.5小时
- 虫号: 930978
- 注册: 2009-12-20
- 性别: GG
- 专业: 计算机应用技术
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fandai5911: 金币+25, ★★★很有帮助, 谢谢您的回复 2012-12-07 12:25:41
csgt0: 金币+2, 多谢指导 2012-12-07 15:24:57
感谢参与，应助指数 +1
fandai5911: 金币+25, ★★★很有帮助, 谢谢您的回复 2012-12-07 12:25:41
csgt0: 金币+2, 多谢指导 2012-12-07 15:24:57
|
这个问题是计算机图形学考虑的问题。 Z-Buffer算法是这样的：首先，把光源点看成一个眼里或相机，有两种投影方式：透视投影和平行投影。平行投影是一个长方体，方向由眼睛视线方向和头的方向决定。其次，将这个长方体里的物体坐标转换到眼里（或相机）坐标系里。然后，光栅化，指将组成物体的三角行，离散成像素点。最后，新建两个二维的Buffer，一个是Pixel-Buffer，一个是Z-Buffer，大小是屏幕的大小，将离散好的像素点根据它的X-Y坐标往Pixel-Buffer中放，放的规则是：如果像素的Z值大于Z-Buffer中的值，则写入Pixel-Buffer，同时替换Z-Buffer值，否则丢掉这个像素。 Z-Buffer不是这么容易实现的，Matlab肯定实现了这些功能，并且可能是调用了OpenGL的接口来实现数据的可视化的。 楼主如果只是应用而已，不用自己造车，如果想研究就看计算机图形学。 [ 发自手机版 http://muchong.com/3g ] |
3楼2012-12-07 00:22:32
