| 查看: 2319 | 回复: 11 | ||
| 当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖 | ||
huichli木虫 (正式写手)
|
[求助]
XPS分析求助
|
|
|
大家好,小弟刚接触XPS分析表征不久,在分析我的XPS结果时有些疑惑和不解, 特此向大家求助,恳求能给我指点一二! 我分析的样品是掺杂Ta的alpha-Fe2O3, 我的理解是Ta、Fe、O的电负性分别为1.51、1.83、3.44，如果Ta能够掺入Fe2O3的晶格内替代O-Fe-O中的Fe的话，那么O的电子密度会增大，掺杂Ta的alpha-Fe2O3的O1s峰与纯alpha-Fe2O3相比应该向低结合能方向位移；Ta若能与Fe成键的话，较之Ta-O键Ta的电子密度会减小，与纯Ta2O5相比掺杂Ta的alpha-Fe2O3的Ta4f7/2峰应该向高结合能方向位移。但分析结果却与以上假设正好相反。 所以想请问大家，我的分析思路哪个地方出了问题？ 万分感激！ 小弟金币很多，若有需要，尽管拿去…… |
回复此楼» 猜你喜欢
中国地质大学杨明教授组招收2027年博士能源化学、催化材料方向（每月5K+）
已经有56人回复
-
中国地质大学杨明教授组招收2027年博士能源化学、催化材料方向（每月5K+）
已经有58人回复
-
专业论文润色/翻译怎么收费?
已经有215人回复
-
东南大学杰青团队-催化方向硕博士生、博士后、科研助理招募
已经有0人回复
-
北京工业大学_能源催化（能源环境协同催化）_方向拟招收2027年学术和专业学位博士生
已经有3人回复
-
上海华东理工大学2027年海内外人才招聘
已经有1人回复
-
南京理工大学化学与化工学院招博士研究生1-2名
已经有1人回复
huichli
木虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 1374.1
- 散金: 320
- 红花: 6
- 帖子: 417
- 在线: 566.9小时
- 虫号: 913249
- 注册: 2009-11-26
- 性别: GG
- 专业: 固体与表面物理化学
帖子中下方点击“收录到淘贴专辑”就行
11楼2012-12-08 15:15:26
huichli2楼2012-12-05 23:53:48
huichli
木虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 1374.1
- 散金: 320
- 红花: 6
- 帖子: 417
- 在线: 566.9小时
- 虫号: 913249
- 注册: 2009-11-26
- 性别: GG
- 专业: 固体与表面物理化学
3楼2012-12-06 08:49:39
★ ★ ★
cxqtitan: 金币+3, 感谢应助.挺专业 2012-12-07 08:23:29
cxqtitan: 金币+3, 感谢应助.挺专业 2012-12-07 08:23:29
|

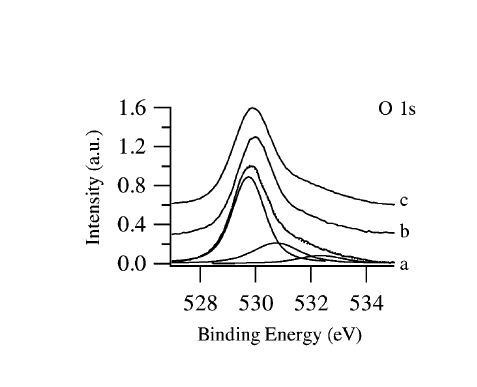

1. 我一般认为O不会位移。你可以比较一下纯的Ta2O5和Fe2O3, 它们的O峰位置应该是一样的。只要O的价态不发生变化，就没有位移。 2. 看你的数据，有一个疑问，为什么3个样品的O峰的面积和FWHM不一样，特别是纯的hematite, 为什么有个肩峰？是不是有其他物质的峰混进来了？你的纯hematite的数据有没有和hematite的标准XPS谱（从database找）比较过？ 每个峰的位置是不是和文献一致？ 3. 你对Ta进行了峰分离，Ta 4f7/2 ：Ta 4f5/2 的比例是不是符合5:3? 掺杂Ta的alpha-Fe2O3的Ta峰位置比纯Ta2O5的低，说明除了Ta(2+)还有其他价态，有没有进行过考证？ 金币就不用了，我不做XPS 快2年了，很多都忘记了，只是提点疑问，希望对你的问题有帮助。 参考：下图是一片文献的hematite的O XPS， L. Ferretto, A. Glisenti / Journal of Molecular Catalysis A: Chemical 187 (2002) 119–128 （具体没有仔细读，有可能断章取义） a）是一般的hematite。O峰可以分解成530.0, 531.0 532.7 eV 3个峰， 530.0 是晶格中的O,而后两者是表面O.  hematite.png |
4楼2012-12-06 23:53:56
