[求助] 石墨烯纳米带总态度与分波态密度不符，分波态密度之和与总态度不相等

大家好，最近我在重复石墨烯纳米带的电子结构，我已经得到了能带和文献的差不多，但是在计算态密度时，发现PDOS之和不等于DOS，我已经把所有得到的每个原子的s和p态的态密度分别加起来了，但是，还是相差的太多，是不是我输入文件又问题啊，请高手们指点一下啊，真是无语啊，往下的工作就卡在这了，谢谢大家啊。下面是输入文件：
1.scf
&CONTROL
calculation = 'scf' ,
restart_mode = 'from_scratch' ,
outdir = '/' ,
pseudo_dir = '/' ,
prefix = 'GNRs' ,
etot_conv_thr = 1.0D-5 ,
forc_conv_thr = 1.0D-4 ,
tstress = .true. ,
tprnfor = .true. ,
/
&SYSTEM
ibrav = 8,
celldm(1) = 12.85444,celldm(2) = 2.64706,celldm(3) =0.62131,
nat = 18,ntyp = 2,
ecutwfc = 125.0 ,ecutrho = 500 ,nosym = .false.,
occupations = 'smearing' ,degauss = 0.02 ,smearing = 'mp' ,
/
&ELECTRONS
conv_thr = 1.0d-8 ,
mixing_beta = 0.7 ,
mixing_mode = 'plain' ,
diagonalization = 'david',
/
ATOMIC_SPECIES
C 12.00000  C.pz-vbc.UPF
H 1.00000 H.pz-vbc.UPF
ATOMIC_POSITIONS crystal
C       0.866030546 0.704408575 0.695292364
C       0.866030398 0.300318030 0.695284939
C       0.866028084 0.434371782 0.702120006
C       0.866028204 0.570355384 0.702121677
C       0.866028670 0.637974084 0.202842982
……………………………………
H       0.866033838 0.247278886 0.250636660
K_POINTS automatic
1 1 21    0 0 0
2.nscf
&CONTROL
calculation = 'nscf' ,
restart_mode = 'from_scratch' ,
outdir = './' ,
pseudo_dir = '。/' ,
prefix = 'GNRs' ,
tprnfor= .true. ,
tstress= .true. ,
etot_conv_thr= 1.0e-5,
forc_conv_thr= 1.0e-4,
/
&SYSTEM
ibrav = 8,celldm(1) = 12.85444,celldm(2) =2.64706,celldm(3) =0.62131,
nat = 18,ntyp = 2,
ecutwfc = 125.0 ,ecutrho = 500 ,nosym = .false., nbnd=80,
/
&ELECTRONS
conv_thr = 1.0d-8 ,
mixing_beta = 0.7 ,
mixing_mode = 'plain' ,
diagonalization = 'david',
/
ATOMIC_SPECIES
C 12.00000  C.pz-vbc.UPF
H 1.00000 H.pz-vbc.UPF
ATOMIC_POSITIONS crystal
C       0.866030546 0.704408575 0.695292364
C       0.866030398 0.300318030 0.695284939
C       0.866028084 0.434371782 0.702120006
C       0.866028204 0.570355384 0.702121677
…………
H       0.866033669 0.247279466 0.819441547
H       0.866033841 0.757447327 0.250639886
H       0.866033838 0.247278886 0.250636660
K_POINTS automatic
1 1 300 0 0 0
3.dos.x
&inputpp
outdir='./'
prefix='GNRs'
fildos='GNRs.dos',
Emin=-15.0, Emax=25.0, DeltaE=0.01
/
4.pdos.x
&inputpp
outdir='./'
prefix='GNRs'
Emin=-20.0, Emax=25.0, DeltaE=0.01 ngauss=1, degauss=0.02
/

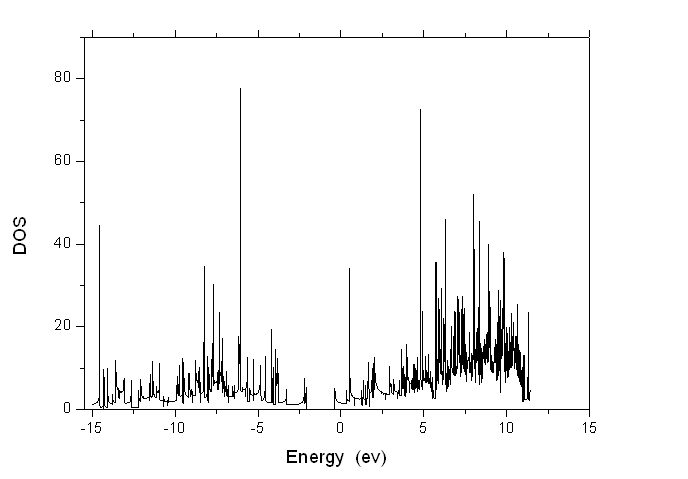

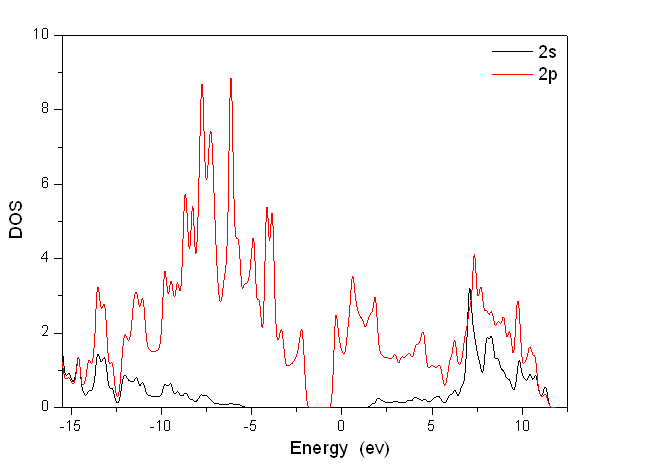

图已给出，请打家帮帮忙呗，谢谢哈！



回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

态密度图分析求助已经有3人回复
总的态密度为什么和分波态密度不相等？已经有19人回复
石墨烯的总态密度与分波态密度已经有25人回复
CASTEP几何优化，能带结构和态密度分析已经有11人回复
CASTEP对优化后的晶体进行分态密度分析，应该怎么操作已经有14人回复
分波态密度的计算问题？已经有3人回复
分波态密度是什么？如何在CASTEP中做出分波态密度的图？已经有7人回复
[求助]关于态密度图的单位和分析已经有10人回复
【求助】总态密度与分波态密度已经有9人回复
【求助】怎么看分波态密度呢已经有5人回复
【文献学习】JACS上一篇纯DFT计算的文献： CI-NEB计算，Leuwdin布局分析，态密度分析已经有30人回复
【求助】请帮忙分析能带和态密度图！（红包赠送）已经有35人回复
【分享】关于态密度的一些好的分享已经有14人回复
【求助】MS５.０　Castep 计算不出部分态密度（PDOS）怎么办？（站内有人提问MS4.3，� 已经有19人回复
【求助】关于锂原子vasp计算后的1s2s2p分波态密度处理已经有12人回复
【求助】关于castep中的分波态密度已经有7人回复

什么时候能算完！！！！

1楼 2012-12-03 10:06:02

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

goldenfisher

金虫 (著名写手)

1ST强帖: 3
应助: 55 (初中生)
贵宾: 0.153
金币: 5779.1
散金: 2908
红花: 21
帖子: 1552
在线: 351.5小时
虫号: 117764
注册: 2005-11-26
性别: GG
专业: 原子和分子物理

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
fzx2008: 金币+2, 专家考核, 谢谢指教！ 2012-12-04 20:15:23

dos和pdos的参数设置最好完全一致。
此外，pdos之和不等于dos是正常的，但是那只是在高能量部分，因为原子投影波函数只是在有真正的电子占据部分。

赞一下

回复此楼

2楼2012-12-03 22:13:59

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

hanyanli0475

铜虫 (小有名气)

应助: 11 (小学生)
金币: 173.1
散金: 32
红花: 3
帖子: 296
在线: 130.5小时
虫号: 1160645
注册: 2010-12-02
性别: GG
专业: 凝聚态物性 II ：电子结构

引用回帖:

2楼: Originally posted by goldenfisher at 2012-12-03 22:13:59
dos和pdos的参数设置最好完全一致。
此外，pdos之和不等于dos是正常的，但是那只是在高能量部分，因为原子投影波函数只是在有真正的电子占据部分。

恩，非常感谢您的回答，明白点了，对了，您可以给我一篇文献，或者是公式，来解释您这句话吗？“因为原子投影波函数只是在有真正的电子占据部分”。谢谢您。

赞一下

回复此楼

什么时候能算完！！！！

3楼2012-12-03 22:19:14

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

gemucai

木虫 (正式写手)

应助: 16 (小学生)
金币: 1774.6
散金: 157
红花: 4
帖子: 693
在线: 201.7小时
虫号: 816478
注册: 2009-07-27
专业: 凝聚态物性 II ：电子结构

DOS和PDOS总数不一致很正常，不过当年我的小老板就因为这事一直不相信我会算PDOS

赞一下

回复此楼

4楼2012-12-04 08:44:08

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

hanyanli0475

铜虫 (小有名气)

应助: 11 (小学生)
金币: 173.1
散金: 32
红花: 3
帖子: 296
在线: 130.5小时
虫号: 1160645
注册: 2010-12-02
性别: GG
专业: 凝聚态物性 II ：电子结构

引用回帖:

4楼: Originally posted by gemucai at 2012-12-04 08:44:08
DOS和PDOS总数不一致很正常，不过当年我的小老板就因为这事一直不相信我会算PDOS

恩，是啊，我老板也是有些不信啊。但是，你看我的相差的也太多了，是不是scf.in和nscf.in有不合理的参数呢，麻烦你帮我看看吧，我今天把nbnd改为30,(电子数为60)(Emin=-15.0, Emax=25.0，DeltaE=0.01 ngauss=1, degauss=0.03 )，出来数据看上去合理,但是，数据只显示到-0.6，就没数据了。而且还没有带隙，麻烦你帮我看看吧，呵呵。

赞一下

回复此楼

什么时候能算完！！！！

5楼2012-12-04 09:34:29

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

goldenfisher

金虫 (著名写手)

1ST强帖: 3
应助: 55 (初中生)
贵宾: 0.153
金币: 5779.1
散金: 2908
红花: 21
帖子: 1552
在线: 351.5小时
虫号: 117764
注册: 2005-11-26
性别: GG
专业: 原子和分子物理

【答案】应助回帖

★ ★
fzx2008: 金币+2, 谢谢指教！ 2012-12-04 20:16:08

引用回帖:

5楼: Originally posted by hanyanli0475 at 2012-12-04 09:34:29
恩，是啊，我老板也是有些不信啊。但是，你看我的相差的也太多了，是不是scf.in和nscf.in有不合理的参数呢，麻烦你帮我看看吧，我今天把nbnd改为30,(电子数为60)(Emin=-15.0, Emax=25.0，DeltaE=0.01 ngauss=1, de ...

nbnd太小了。要算DOS或者band,nbnd的参数最好大一些，这样你计算的能量高度才会大。

赞一下

回复此楼

» 本帖已获得的红花（最新10朵）

hanyanli0475

6楼2012-12-04 16:52:48

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

gemucai

木虫 (正式写手)

应助: 16 (小学生)
金币: 1774.6
散金: 157
红花: 4
帖子: 693
在线: 201.7小时
虫号: 816478
注册: 2009-07-27
专业: 凝聚态物性 II ：电子结构

★ ★
fzx2008: 金币+2, 谢谢指教！ 2012-12-04 20:16:25

引用回帖:

nbnd=30,电子数是60，那么是不可能看到带隙的，所以数据只能显示到你填满的最高能级（-0.6）。带隙的上方是空带，但是你取的nbnd都被占满了，你画出来的只是满带，也就是带隙下方的能带。nbnd再取多一点，哪怕是一条，带隙立马出来。

赞一下

回复此楼

» 本帖已获得的红花（最新10朵）

hanyanli0475

7楼2012-12-04 20:07:18

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

hanyanli0475

铜虫 (小有名气)

应助: 11 (小学生)
金币: 173.1
散金: 32
红花: 3
帖子: 296
在线: 130.5小时
虫号: 1160645
注册: 2010-12-02
性别: GG
专业: 凝聚态物性 II ：电子结构

送鲜花一朵

引用回帖:

7楼: Originally posted by gemucai at 2012-12-04 20:07:18
nbnd=30,电子数是60，那么是不可能看到带隙的，所以数据只能显示到你填满的最高能级（-0.6）。带隙的上方是空带，但是你取的nbnd都被占满了，你画出来的只是满带，也就是带隙下方的能带。nbnd再取多一点，哪怕是一 ...

好的，谢谢哈，呵呵

回复此楼

什么时候能算完！！！！

8楼2012-12-05 10:40:23
