[求助] 冷变形下的微结构 实验图片

在冷变形下，随着应变的赠加，材料微结构中，晶粒会变形，晶粒会压扁，沿拉

晶粒逐渐由等轴状过渡成为纤维组织（见附图所示）。

希望能找到附图中的金属材料的实验照片（变形下的微结构），希望可以看到清晰的晶界，变形的晶界。

回复此楼

» 收录本帖的淘帖专辑推荐

演讲 报告 上课素材

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-11-29 11:02:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

八角寨

银虫 (著名写手)
八角寨: 回帖置顶 2012-11-29 14:18:14
感谢大家的回复。

只是想在文献上找到 类似附图效果 的实验照片就可以了。谢谢。
赞一下 回复此楼
6楼2012-11-29 14:18:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

leeyl

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
八角寨: 金币+5, ★有帮助, 谢谢关注。尽量类似的实验照片就可以了。 2012-11-29 13:14:21
理想状态是你图上那样的，其实真是的冷轧是支离破碎的，不容易看到运来的晶粒。
赞一下 回复此楼
道法自然
2楼2012-11-29 13:02:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leeyl

铁杆木虫 (著名写手)

【答案】应助回帖

用苦味酸腐蚀，也许会好些，但是不敢保证。
赞一下 回复此楼
道法自然
3楼2012-11-29 13:28:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

11125319

银虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
八角寨: 金币+3, ★有帮助, 感谢帮助 2012-11-29 20:56:28
60%硝酸溶液腐蚀效果还可以。
赞一下 回复此楼
有压力才有进步。
4楼2012-11-29 13:33:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

11125319

银虫 (小有名气)

【答案】应助回帖

需要电解腐蚀的，电压1V，时间2分左右。
赞一下 回复此楼
有压力才有进步。
5楼2012-11-29 13:34:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youthmany

铜虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
八角寨: 金币+5, ★★★很有帮助, 感谢帮助。 2012-11-29 20:56:43

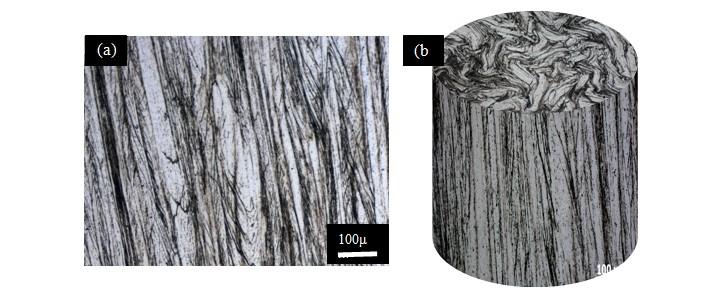

这方面的图很多了，你查一下冷变形的相关文献基本都有，从金相到EBSD和TEM照片非常多。我给你提供一张我做过的旋转锻造的照片，这是一种bcc金属经过冷旋锻加工成棒材后的金相照片。a显示沿棒材方向的纤维组织，b为三维的组织图，横截面为旋涡状组织。

赞一下 回复此楼
7楼2012-11-29 16:19:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
八角寨: 金币+37, ★★★★★最佳答案, comma知识好渊博。这些图最合我的意了。顺便再请教一些：所附图中，纯铁是否也是 ASM Metals Handbook中的图。是来自ASM 第九卷吗？ 再次感谢。 2012-11-29 21:08:07
cold deformation.ppt(3.04MB)
http://kuai.xunlei.com/d/GKQZEGELOEJC?p=130497
赞一下 回复此楼
每天一小步也有新高度
8楼2012-11-29 17:45:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rclcxzh

新虫 (正式写手)
给你一张我的研究内容中的图片参考
赞一下 回复此楼
9楼2012-12-03 11:28:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

八角寨

银虫 (著名写手)
引用回帖:
9楼: Originally posted by rclcxzh at 2012-12-03 11:28:54
给你一张我的研究内容中的图片参考

谢谢。可以发来看看吗？
我的邮箱：robot-163@163.com
非常感谢。
赞一下 回复此楼
10楼2012-12-03 19:40:32
