[求助] 电化学阻抗EIS怎么分析?

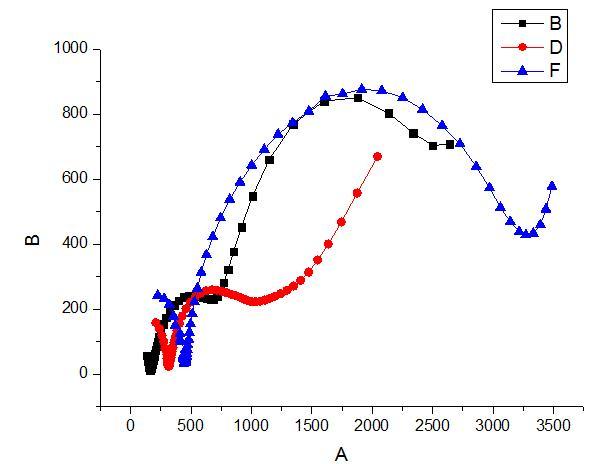

小虫初学EIS，不太理解图形中代表什么？看到其它人测的EIS好像只有一个半圆和后面的直线。为什么我的在0~500那还会出现一个1/4弧度，这是什么意思？还有我要截取那一段曲线进行拟合，拟合好的圆弧要如何拟合成圆来得到电阻。急！！！

回复此楼

» 本帖附件资源列表

欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : bare+clickgo+lectin.txt

2012-11-23 14:40:45, 5.4 K

附件 2 : 图形中蓝色的文本.txt

2012-11-23 14:41:46, 5.4 K

» 猜你喜欢

德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士等已经有20人回复
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士已经有24人回复
分析化学论文润色/翻译怎么收费? 已经有52人回复
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士已经有1人回复
固态锂金属电池迁移数计算求助已经有1人回复
荷兰奈梅亨大学赵文博与Galimberti课题组招收理论计算CSC博士 2000 欧元/月+房补已经有0人回复
26储能博士申请自荐已经有23人回复
上海交通大学--宁波东方理工大学电池方向博士招生已经有10人回复
海南大学全国重点实验室杨金霖老师招收储能电池方向博士生（2026年3月报名，9月入学）已经有1人回复
海南师范大学2026年博士研究生招收 (在职想提升学历人员可报考) 申请考核制+普通招考已经有1人回复
申博求助已经有0人回复

» 本主题相关价值贴推荐，对您同样有帮助:

普林斯顿VersaSTAT系列多功能电化学工作站已经有18人回复
半导体电化学阻抗图谱分析已经有25人回复
电化学阻抗谱的分析，请高手指教，万分感谢！！已经有32人回复
电化学阻抗EIS分析已经有55人回复
EIS谱图与Nyquist谱图是不是一样的啊？已经有15人回复
电化学阻抗高频区相角为负，为什么？已经有9人回复
电化学阻抗谱和交流阻抗谱的区别已经有22人回复
电化学阻抗谱在材料腐蚀研究中，对材料的导电性要求已经有3人回复
做极化曲线和交流阻抗谱的电极面积不是1cm2怎么换算？已经有11人回复
【求助】电化学阻抗谱解读已经有9人回复
【求助】新人请教电化学工作站的交流阻抗测试功能已经有14人回复
【求助】EIS与A.C. impeance有什么区别呢？已经有18人回复
【求助】电化学阻抗分析已经有16人回复
【交流】电化学测试方法：交流阻抗法答疑、解惑、讨论帖已经有138人回复
【资源】常用的电化学书籍归纳已经有50人回复
【求助】我想问一下，在扫阻抗的时候，为什么总是出现跳点，该怎么解决？已经有51人回复

1楼 2012-11-23 14:42:20

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

ECEPI: 13
应助: 2150 (讲师)
金币: 13701.4
红花: 366
帖子: 7596
在线: 2164.4小时
虫号: 1865159
注册: 2012-06-20
性别: GG
专业: 电化学

【答案】应助回帖

★
感谢参与，应助指数 +1
kansoso: 金币+1, ★有帮助, 谢谢，回头试试。 2012-11-23 16:57:15

高频端出现未闭合的圆弧，是因为你的高频不够高，最好将现在的高频调整到1MHz.
按你现在的EIS图推出，如果高频到1MHz，阻抗谱可能出现两个圆弧+直线；
在本站下载ZsimpWin，如果有两个圆弧的话，使用R(Q(QR))等效电路拟合，看误差大小，误差大的话，还需要调整等效电路。
总之，重复你的试验，阻抗测试将高频设置为1MHz.

赞一下(1人)

回复此楼

Themoreamanlearns,themoreheknowshisignorance!

2楼2012-11-23 15:15:23
