[交流] 新手求助，关于喷嘴的网格划分

计划做一个喷嘴的雾化仿真，主要目的是看喷嘴内部的雾化效果，喷嘴是用SW画的，导入到gambit后怎么对其划分网格啊。由于没找到相似的参考书，自己弄了一下，得到的结果是网格分在喷嘴的壁上而不是内部区域，该怎么整？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-11-19 19:18:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

az801625az

银虫 (小有名气)
az801625az: 回帖置顶 2012-11-22 08:39:47
引用回帖:
12楼: Originally posted by tomlyly at 2012-11-21 19:32:52
你划分网格，没有把体划分了，而仅仅划分到了面。没有将具体图纸的我也没法进一步解释，另外sw我没用过，我直接gambit建模的~

恩诺，好像是这个原因，你看看图看有什么解决方法不，不行的画我用gambit画吧。
另外，我在书上看到的gambit的例子怎么都是没有壁厚的，直接用一个面就代替了，是不是fluent里都要 简化模型啊？
当时因为对solidworks熟一点，然后听同学说可以直接建模再导入的就没想这么多，gambit建模有点不习惯啦，以前没用过




赞一下 回复此楼
14楼2012-11-22 08:39:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

tomlyly

金虫 (初入文坛)
★ ★
xiegangmai: 金币+2, 谢谢参与 2012-11-24 20:55:47
引用回帖:
14楼: Originally posted by az801625az at 2012-11-22 08:39:24
恩诺，好像是这个原因，你看看图看有什么解决方法不，不行的画我用gambit画吧。
另外，我在书上看到的gambit的例子怎么都是没有壁厚的，直接用一个面就代替了，是不是fluent里都要 简化模型啊？
当时因为对solid ...

大兄弟，你画反了，Fluent关心的是流体。你画的计算域要是流体域才行。你现在画的面把固体包在里面了~即使网格划分成功也是白瞎~
赞一下(2人) 回复此楼
15楼2012-11-22 18:12:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lonelyronin

铁虫 (初入文坛)
★ ★
az801625az(金币+1): 谢谢参与
xiegangmai: 金币+1, 谢谢参与 2012-11-20 21:38:16
solidworks中建的模型在gambit中就成为流体计算区域了，这正好是相反的。所以还是老老实实在gambit中建模吧！
赞一下 回复此楼
2楼2012-11-19 20:57:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

az801625az

银虫 (小有名气)
引用回帖:
2楼: Originally posted by lonelyronin at 2012-11-19 20:57:11
solidworks中建的模型在gambit中就成为流体计算区域了，这正好是相反的。所以还是老老实实在gambit中建模吧！

咕~~(╯﹏╰)b，难道没有其他办法了吗，gambit绘图太不熟练了
赞一下 回复此楼
4楼2012-11-19 22:01:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlxhcc418

禁虫 (小有名气)
★
az801625az(金币+1): 谢谢参与
本帖内容被屏蔽
10楼2012-11-20 22:08:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tomlyly

金虫 (初入文坛)
★ ★
az801625az(金币+1): 谢谢参与
xiegangmai: 金币+1, 谢谢参与 2012-11-24 20:55:32
你划分网格，没有把体划分了，而仅仅划分到了面。没有将具体图纸的我也没法进一步解释，另外sw我没用过，我直接gambit建模的~
赞一下 回复此楼
12楼2012-11-21 19:32:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rizen

金虫 (著名写手)
★ ★
az801625az(金币+1): 谢谢参与
xiegangmai: 金币+1, 谢谢参与 2012-11-24 20:55:55

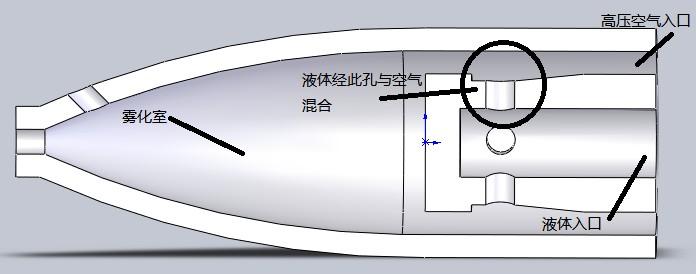

图中灰色部分 是你的流体网格划分区域，而不是壁厚部分
赞一下 回复此楼
16楼2012-11-24 02:47:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

az801625az

银虫 (小有名气)
引用回帖:
16楼: Originally posted by rizen at 2012-11-24 02:47:13
图中灰色部分 是你的流体网格划分区域，而不是壁厚部分

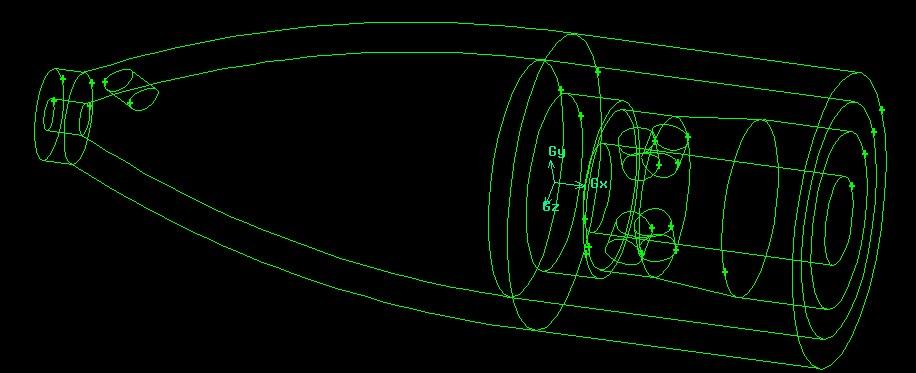

我就是想要这样，但是在gambit里壁厚部分是“体”，绿色的，我不知道怎么改啊
赞一下 回复此楼
17楼2012-11-24 16:48:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suichunjie

铜虫 (小有名气)
★
az801625az(金币+1): 谢谢参与
引用回帖:
17楼: Originally posted by az801625az at 2012-11-24 16:48:21
我就是想要这样，但是在gambit里壁厚部分是“体”，绿色的，我不知道怎么改啊...

可不可以画个合适大小的圆柱然后抠去这个模型，删掉多余的部分，剩下的是流体区域
赞一下 回复此楼
18楼2012-11-26 10:04:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengping10

木虫 (正式写手)
★
az801625az(金币+1): 谢谢参与
内容已删除
回复此楼
19楼2014-01-23 02:14:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
ll99993楼
2012-11-19 21:47   回复
az801625az(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块交流贴，请勿灌水 2012-11-20 21:38:35
playboy665楼
2012-11-19 22:24   回复
az801625az(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块交流贴，请勿灌水 2012-11-20 21:38:43
yaoyao1456楼
2012-11-19 23:14   回复
az801625az(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块交流贴，请勿灌水 2012-11-20 21:38:49
紫鸢轩7楼
2012-11-19 23:16   回复
az801625az(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块交流贴，请勿灌水 2012-11-20 21:38:56
2923226288楼
2012-11-19 23:22   回复
az801625az(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块交流贴，请勿灌水 2012-11-20 21:39:03
张加磊9楼
2012-11-19 23:23   回复
az801625az(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块交流贴，请勿灌水 2012-11-20 21:39:13
紫鸢轩11楼
2012-11-20 22:19   回复
az801625az(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块交流贴，请勿灌水 2012-11-21 11:03:41
lilittle200413楼
2012-11-21 20:08   回复
az801625az(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块交流贴，请勿灌水 2012-11-24 20:55:35
