应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 富锂材料XRD不解。。。哪位大虾能帮忙解决的
231/1返回列表
查看: 2209  |  回复: 22
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

rhc2012

铜虫 (正式写手)

[交流] 富锂材料XRD不解。。。哪位大虾能帮忙解决的

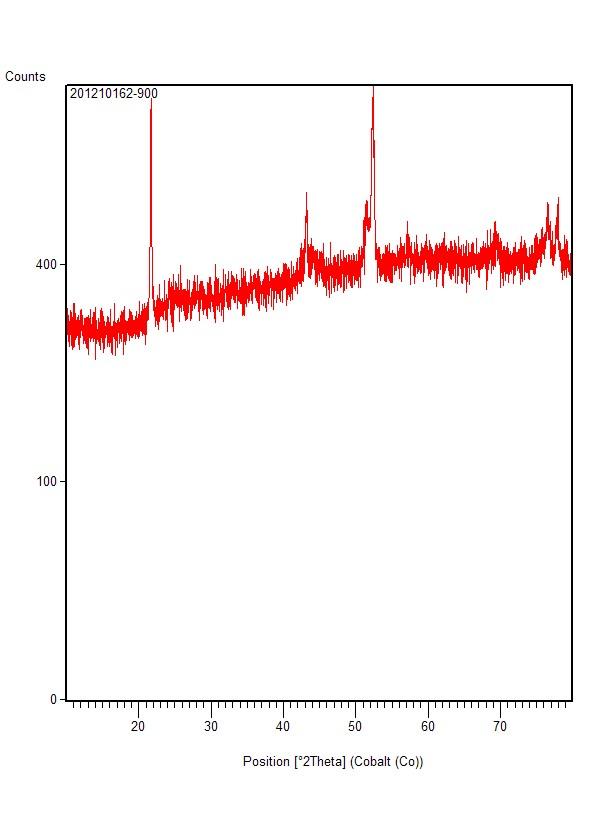

图1.2  共沉淀法合成的 ，其中有Ni  Mn  l两种元素 分别在800度 和900度下煅烧的，为什么900度下烧的104峰会出现分裂啊？是NiO杂相嘛？而800度下就没有，不懂。。。。

图3  溶胶 凝胶法合成的，其中有Fe  Ni  Mn 三种金属元素 ，怎么会出现这样图啊？那些杂峰根本匹配不上，求高人指点。。。







回复此楼

» 收录本帖的淘帖专辑推荐

科技 关于锂电 graphene

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-11-09 20:15:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

waitamoment

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉3摄氏度的升温速率正好……
赞一下(1人) 回复此楼
11楼2012-11-10 19:29:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lunfanfan

铁杆木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by rhc2012 at 2012-11-11 19:57:35
等会。。你说的升温确定是指的马弗炉下升温的速率吧？还有请教下，这个溶胶凝胶法煅烧能不能烧的均匀呀。。我看文献上说烧个600度就能烧成层状，我表示很怀疑...

受热均匀些当然就能烧的均匀，不要堆得太厚，另外，文献中人类可以打败奥特曼，你信么？不要太相信文献，它只是借鉴和参考。
赞一下(1人) 回复此楼
17楼2012-11-12 09:17:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

多多家的猪

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你的XRD图看着好吃力…………
富锂锰镍的104峰指的是尖晶石相，为什么会劈裂不懂……
你这XRD怎么跟一般的差那么多……看起来好丑0.0
赞一下 回复此楼
2楼2012-11-10 00:42:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rhc2012

铜虫 (正式写手)
好丑。。。前面两个图的主峰基本上都对上了，后最好一个图确实比较奇怪，所以才会在这里求助你们嘛。。。。
赞一下 回复此楼
4楼2012-11-10 08:54:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rhc2012

铜虫 (正式写手)
最后一个图  写错了
赞一下 回复此楼
5楼2012-11-10 08:55:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

biger

铜虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你把坐标给弄一下就好看多了
赞一下 回复此楼
6楼2012-11-10 09:05:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lunfanfan

铁杆木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
第三个图是不是升温速率没掌握好，升温太快啦吧？
赞一下 回复此楼
7楼2012-11-10 09:22:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rhc2012

铜虫 (正式写手)
不知道呢 我就是每分钟五度的身的  我加热都是用的这个升温速率   6楼的童鞋，请问下那个坐标怎么弄啊  都不会啊 哎 。。。开始鄙视我自己了
赞一下 回复此楼
8楼2012-11-10 11:53:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1073510841

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
在origin作图的时候，把y坐标取大点，如取100-800，再10点平滑一下，图就好看了
赞一下 回复此楼
9楼2012-11-10 16:34:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lunfanfan

铁杆木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by rhc2012 at 2012-11-10 11:53:35
不知道呢 我就是每分钟五度的身的  我加热都是用的这个升温速率   6楼的童鞋，请问下那个坐标怎么弄啊  都不会啊 哎 。。。开始鄙视我自己了

溶胶凝胶法是相当成熟的一种方法，你确定配比，升温速率调低些，温度升高点看看，另外觉得毛刺太多，可以用jade稍微修一下，嘿嘿。。。不要太过分就行。
赞一下 回复此楼
10楼2012-11-10 18:28:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rhc2012

铜虫 (正式写手)
哦哦  是嘛。。那好的  我下次试试看  谢谢啦
赞一下 回复此楼
12楼2012-11-11 19:45:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rhc2012

铜虫 (正式写手)
引用回帖:
10楼: Originally posted by lunfanfan at 2012-11-10 18:28:09
溶胶凝胶法是相当成熟的一种方法，你确定配比，升温速率调低些，温度升高点看看，另外觉得毛刺太多，可以用jade稍微修一下，嘿嘿。。。不要太过分就行。...

等会。。你说的升温确定是指的马弗炉下升温的速率吧？还有请教下，这个溶胶凝胶法煅烧能不能烧的均匀呀。。我看文献上说烧个600度就能烧成层状，我表示很怀疑
赞一下 回复此楼
13楼2012-11-11 19:57:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rhc2012

铜虫 (正式写手)
引用回帖:
9楼: Originally posted by 1073510841 at 2012-11-10 16:34:17
在origin作图的时候，把y坐标取大点，如取100-800，再10点平滑一下，图就好看了

哦哦 这样啊，可是我这个都不是用origin作图的呢 ，只是截图的
赞一下 回复此楼
14楼2012-11-11 19:58:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yoyo8671

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你没说你的具体做法，所以也不知道那一步出问题。锻烧800或900没有太大问题，出峰应该很漂亮的。我的升温速度就是5度/min，你预烧了么？得到材料的颜色手感怎么样？
赞一下 回复此楼
18楼2012-11-12 14:19:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rhc2012

铜虫 (正式写手)
引用回帖:
18楼: Originally posted by yoyo8671 at 2012-11-12 14:19:58
你没说你的具体做法，所以也不知道那一步出问题。锻烧800或900没有太大问题，出峰应该很漂亮的。我的升温速度就是5度/min，你预烧了么？得到材料的颜色手感怎么样？

你说的是我的共沉淀法嘛？我没有预煅烧呢。。这个也需要预断烧吗？
赞一下 回复此楼
19楼2012-11-13 20:20:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rhc2012

铜虫 (正式写手)
请问下那个共沉淀法沉淀的速度要控制吗，，就是说滴加碳酸根离子的时候要很慢 还是很快呢？滴完后要搅拌多久再离心？我怀疑我的速度和搅拌时间没有控制好呢？
赞一下 回复此楼
20楼2012-11-13 20:24:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雪若樱飞

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
煅烧温度对材料结构和电化学性能有很大影响。随着温度的升高，材料样品的衍射峰逐渐变窄变尖锐，在某一个最适宜的温度，会有最明显的（006）/（112）和（018）/（110）分裂峰，表明该温度下合成的材料具有最好的层状结构，当温度继续升高时，会出现杂质峰，没有形成良好的固溶体，故过高的温度不利于晶体结构的形成。图中104峰的分裂源于杂质的存在，一般来说可能是Li2MnO3，你可以参考着，自己再推敲一下。

[ Last edited by 雪若樱飞 on 2012-11-17 at 09:30 ]
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

rhc2012
21楼2012-11-17 09:28:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rhc2012

铜虫 (正式写手)
送鲜花一朵
引用回帖:
21楼: Originally posted by 雪若樱飞 at 2012-11-17 09:28:45
煅烧温度对材料结构和电化学性能有很大影响。随着温度的升高，材料样品的衍射峰逐渐变窄变尖锐，在某一个最适宜的温度，会有最明显的（006）/（112）和（018）/（110）分裂峰，表明该温度下合成的材料具有最好的层状 ...

哦哦 真的灰常感谢
赞一下 回复此楼
22楼2012-11-17 11:27:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rhc2012

铜虫 (正式写手)
引用回帖:
18楼: Originally posted by yoyo8671 at 2012-11-12 14:19:58
你没说你的具体做法，所以也不知道那一步出问题。锻烧800或900没有太大问题，出峰应该很漂亮的。我的升温速度就是5度/min，你预烧了么？得到材料的颜色手感怎么样？

烧出来的是黑色的，感觉还挺细腻的  是不？
赞一下 回复此楼
23楼2012-11-26 10:00:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
lijian335793楼
2012-11-10 00:57   回复
芒果love15楼
2012-11-11 20:00   回复
wasxnbe16楼
2012-11-11 20:08   回复
相关版块跳转 我要订阅楼主 rhc2012 的主题更新
231/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
