应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 陶瓷材料 » 硅酸盐陶瓷烧结侧面上端鼓包起泡什么问题
71/1返回列表
查看: 1951  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

coconannan

银虫 (小有名气)

[求助] 硅酸盐陶瓷烧结侧面上端鼓包起泡什么问题

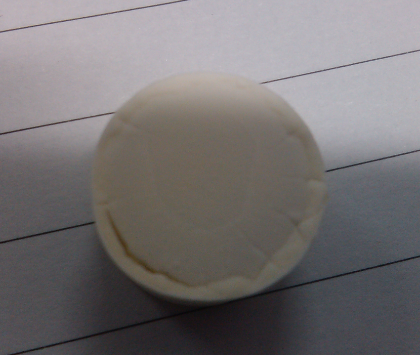

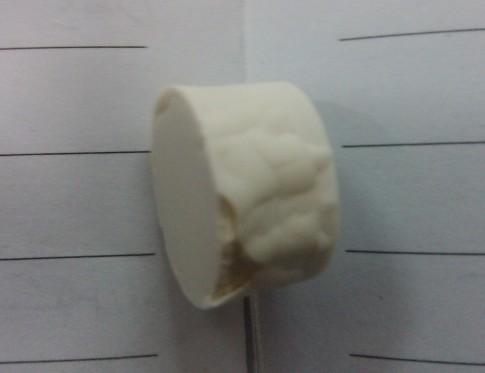

大家好，小弟烧结硅酸盐陶瓷，样品是放入带盖方氧化铝坩埚内在1300度，烧完发现样品在垂直于上端面方向，沿着上端面有圆形的裂纹，裂纹一直深入到试样侧面长度的1/4左右为止，样品下半截正常，从侧面看有鼓包，请问下鼓包和裂纹可能是什么原因引起，是排气有问题？另外，原先按相同烧结工艺把样品放在莫来石板上直接烧结没有此问题，请教下各位！







回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-11-01 22:30:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feinibuke110

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
温度太高了，有部分原料融化啦，再加上氧气溢出就出现气泡啦
赞一下(2人) 回复此楼
2楼2012-11-02 11:35:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yefeng1987

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
不知道你的样品致密度如何，是否要排气，可能是温度升温速率过快，慢烧可以减少这种现象
赞一下(1人) 回复此楼
做好当下事，珍惜眼前人
3楼2012-11-02 12:00:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

掌心韩

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
coconannan: 金币+5, ★★★★★最佳答案 2012-11-03 11:09:10
那就放在莫来石板上烧结呗，无压烧结引起的裂纹应该是自身收缩问题，样品烧结前需要干燥吗？对于烧结工艺，可以选择缓慢升温，建议做TG-DTA曲线，以便于选择合适的烧结工艺和升温速率，有气泡应该是这方面的问题。
赞一下 回复此楼
我的未来不是梦
4楼2012-11-02 12:42:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sangshaobai

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
同意1楼的，可能是你的样品中低熔相较多且粘度较大，试样内部的气体在加热过程中膨胀、不能及时排出所致
赞一下(1人) 回复此楼
5楼2012-11-02 20:30:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhao1918

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
首先看到 你的片烧出来后不再是圆柱形，开裂的那段应该是胀大了，推测是单面加压，而且破损的那面不是受力面。压力可能不够
至于起泡，你压的时候加PVA了吗 加的话，在烧结的时候，要注意先排PVA 再升温烧结
赞一下(1人) 回复此楼
多听多看多思考，更要主动去实践！少BB
6楼2012-11-02 21:05:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqh_04

金虫 (小有名气)
打开泡泡看看，如果里面有杂色甚至炭黑粉末，说明排胶不充分，属氧化坯泡，一般比较大，应注意在加坩埚时缓慢升温，充分氧化排胶；如果泡点无明显杂色，应考虑是还原坯泡，配方中引入了高温分解排气的原料或者单面过火起泡（从莫来石棚板来看，比较小），一般情况泡点小。如果把放坩埚里与棚板上能形成严格对比组实验条件的话，我倾向于前者，着眼点是加坩埚可能造成坯体氧化不充分，在高温阶段因大量液相生成而排气不畅。具体还要你根据实际做分析。
赞一下(3人) 回复此楼
播种一点，收获一点。
7楼2012-11-07 20:14:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 coconannan 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考博] 东华理工大学化材专业26届硕士博士申请 +6 zlingli 2026-03-13 6/300 2026-03-15 20:00 by ryzcf
[考研] 22408总分284求调剂 +3 InAspic 2026-03-13 3/150 2026-03-15 11:10 by zhq0425
[考研] 080500，材料学硕302分求调剂学校 +4 初识可乐 2026-03-14 5/250 2026-03-14 21:08 by peike
[考研] 297一志愿上交085600求调剂 +5 指尖八千里 2026-03-14 5/250 2026-03-14 17:26 by a不易
[考研] 290求调剂 +4 @将就将就看 2026-03-10 8/400 2026-03-14 14:23 by 千千运气
[考研] 材料080500调剂求收留 +3 一颗meteor 2026-03-13 3/150 2026-03-14 10:54 by peike
[考研] 332分材料工程调剂 +3 莓好时光海苔 2026-03-09 3/150 2026-03-14 02:03 by JourneyLucky
[考研] 328，0703考生求调剂，一志愿为东北师范大学 +4 观素律 2026-03-09 5/250 2026-03-14 01:24 by JourneyLucky
[考研] 调剂 +3 13853210211 2026-03-10 3/150 2026-03-14 00:47 by JourneyLucky
[考研] 招收0805（材料）调剂 +3 18595523086 2026-03-13 3/150 2026-03-14 00:33 by 123%、
[考研] 材料与化工304求B区调剂 +5 邱gl 2026-03-11 6/300 2026-03-13 22:37 by JourneyLucky
[考研] 求调剂 +5 一定有学上- 2026-03-12 5/250 2026-03-13 18:31 by ms629
[考研] 310求调剂 +3 【上上签】 2026-03-11 3/150 2026-03-13 16:16 by JourneyLucky
[考研] 307求调剂 +5 超级伊昂大王 2026-03-12 5/250 2026-03-13 15:56 by 棒棒球手
[考研] 314求调剂 +7 无懈可击的巨人 2026-03-12 7/350 2026-03-13 15:40 by JourneyLucky
[考研] 0856化学工程280分求调剂 +4 shenzxsn 2026-03-11 4/200 2026-03-13 11:55 by ymwdoctor
[考研] 0856化工原理 +6 z2839474511 2026-03-10 6/300 2026-03-13 10:41 by houyaoxu
[考研] 工科0856专硕化学工程269能调剂吗 +10 我想读研11 2026-03-10 10/500 2026-03-13 10:14 by Yuyi.
[考研] 333求调剂 +3 152697 2026-03-12 4/200 2026-03-13 07:08 by Iveryant
[考研] 420求调剂 +4 莫向外求11 2026-03-10 6/300 2026-03-12 14:41 by ruiyingmiao
信息提示
关闭
请填处理意见
关闭
