[求助] 被EIS等效电路拟合伤到了，求高手帮助！

实验内容过程如下：将经硝酸处理过的铜电极插入加有缓蚀剂的NaC
l溶液中，浸泡3h，再测EIS（100k-0.01hz）。如图出现3个时间常数，我拟合最好的电路误差为0.045461，可是电阻和N值不合理，真的感觉等效太难拟合了，求高手指导！

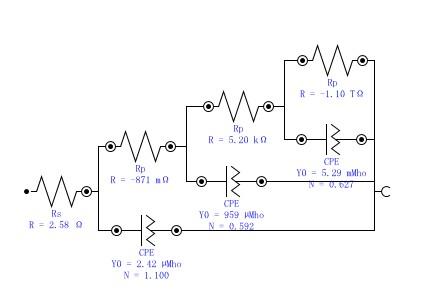

我拟合的最好的电路，可是参数不合理

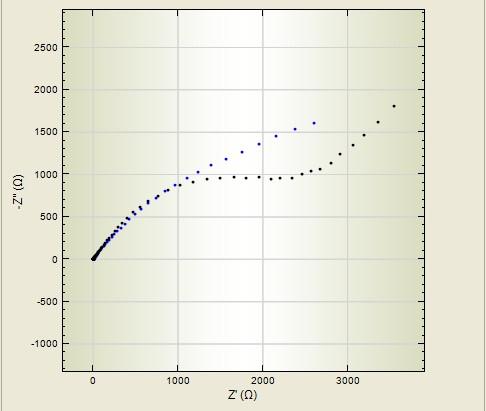

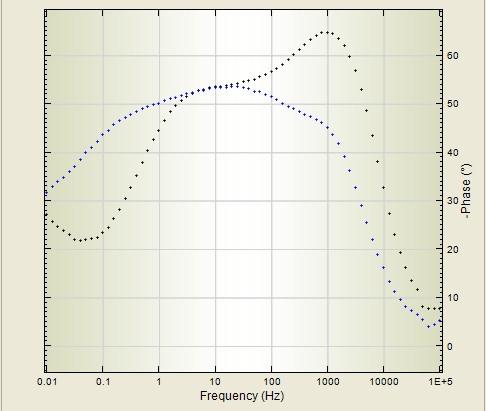

黑色为空白样

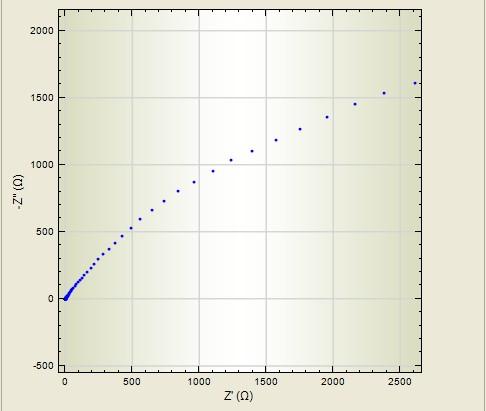

蓝色多了一个的时间常数

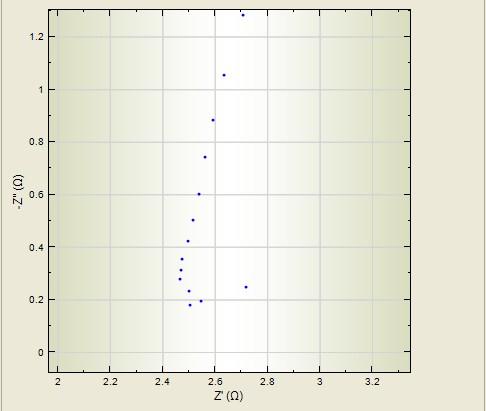

高频区出现不规则的点，一直不知道什么原因
