[求助] 四点探针的使用

小弟刚开始接触电化学的实验,想用四点探针测试电镀的薄膜电阻,结果测出的电压值有正有负,正值没什么问题,请问负值,也就是数字前面的负号表示什么意思呢?这个困扰我很久了,请大家帮帮忙啊,
    谢谢了。

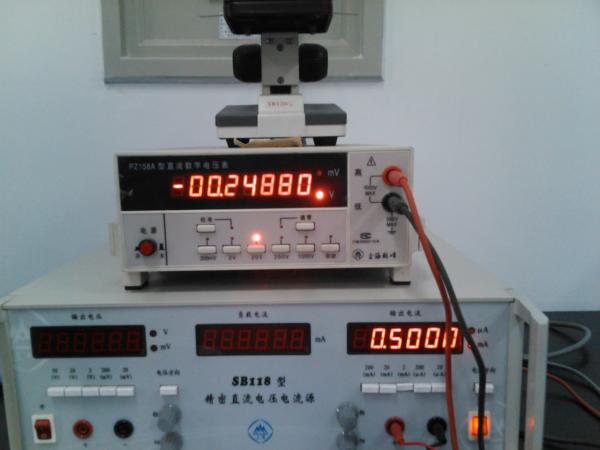

    具体情况见图片。

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鹰羽龙

木虫 (著名写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
蒋青松: 金币+1, 鼓励交流 2012-10-27 09:50:33
这是通电流量电压的方法,负值就是电压是反方向?插探针那头不动的还是每次自己接上去?
2楼2012-10-26 21:05:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coobi

铁杆木虫 (正式写手)

引用回帖:
2楼: Originally posted by 鹰羽龙 at 2012-10-26 21:05:01
这是通电流量电压的方法,负值就是电压是反方向?插探针那头不动的还是每次自己接上去?

负值表示什么我真的不清楚,探针那边是自己每次接上去的。
所以想搞清楚负值到底表示什么,不然没法处理测试结果
3楼2012-10-27 15:01:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鹰羽龙

木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by coobi at 2012-10-27 15:01:51
负值表示什么我真的不清楚,探针那边是自己每次接上去的。
所以想搞清楚负值到底表示什么,不然没法处理测试结果...

电压是有方向的,你应该是把量电压那两个电极接反了,反了的意思是你施加的电流是从A到B,但是你接电压电极的时候正方向接得靠近了B,就是测的B到A之间某一段的电压,这样出来的电压就是负的。不过不影响计算结果
4楼2012-10-27 15:52:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yueeryjf

银虫 (小有名气)

【答案】应助回帖

★
感谢参与,应助指数 +1
蒋青松: 金币+1, 鼓励交流 2012-10-29 07:53:27
应该就是因为电压方向的问题,看看说明书,有说明的。

» 本帖已获得的红花(最新10朵)

差一步就差很远
5楼2012-10-28 04:15:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coobi

铁杆木虫 (正式写手)

送鲜花一朵
引用回帖:
5楼: Originally posted by yueeryjf at 2012-10-28 04:15:36
应该就是因为电压方向的问题,看看说明书,有说明的。

说明书不在了,是用别人的机子
是电压方向?那也就是说,如果电压是负值,我取绝对值的话,数据是没有问题的?
但哟哟另一个问题,如果我变一组电流值,结果,电压会由负到正的变化,这也的话,取绝对值就没有意义了,是这也吗
6楼2012-10-28 11:20:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yueeryjf

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
coobi: 金币+10, ★★★很有帮助, ths 2012-11-02 08:51:19
引用回帖:
6楼: Originally posted by coobi at 2012-10-28 11:20:43
说明书不在了,是用别人的机子
是电压方向?那也就是说,如果电压是负值,我取绝对值的话,数据是没有问题的?
但哟哟另一个问题,如果我变一组电流值,结果,电压会由负到正的变化,这也的话,取绝对值就没有意 ...

你用的四探针是哪个型号的,可以根据型号在网上查说明书,或者查厂家,问厂家要,有电子版的。 不管你用什么电流、电压多少,电阻应该是基本恒定的。根据我以前用的机器,对确定的材料,根据电阻范围有一个最适合的电流取值,那样测出来的才最准确。
差一步就差很远
7楼2012-11-01 18:10:52
