[求助] 一张电极修饰阻抗图，图线下方圆弧很小，求牛人解释...

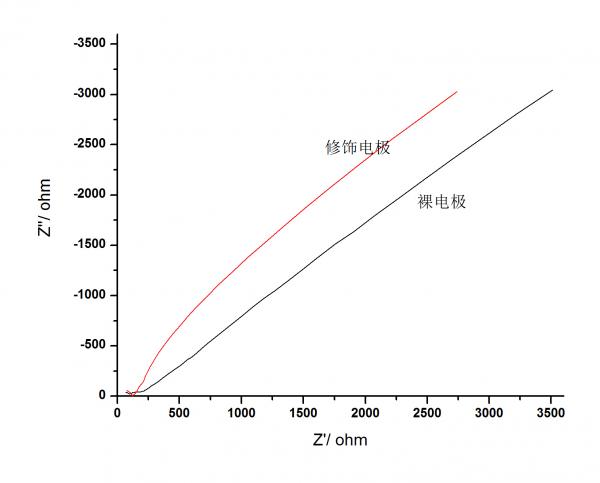

我的一个同学做电极修饰，他的在实验中得到了这么一张阻抗图，图线端头弧线很小，请问一下这是为什么？
由于本人不太了解阻抗原理和数据分析及其处理方法，所以就来小木虫麻烦各位大牛了！谢谢啦......




[ 来自科研家族 凤凰社 ]
回复此楼

» 收录本帖的淘帖专辑推荐

实验技术

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
小河流水哗啦啦...
1楼 2012-10-16 08:38:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
小河流水2008: 回帖置顶 2012-10-17 08:07:55
小河流水2008: 金币+3, ★★★很有帮助, 谢谢你的回复！ 2012-10-17 08:08:27
从阻抗谱来看，你的电极修饰是有效果的，修饰后极化阻抗谱增大了，高频端有出现圆弧的迹象，表明修饰膜对电荷转移开始出现阻碍作用，但这只是一个迹象，为更好理解高频端的电极反应，你应将频率扫描的高频端延长至1M Hz，看看阻抗谱有何变化。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-10-16 09:12:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小河流水2008

金虫 (著名写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-10-16 09:12:54
从阻抗谱来看，你的电极修饰是有效果的，修饰后极化阻抗谱增大了，高频端有出现圆弧的迹象，表明修饰膜对电荷转移开始出现阻碍作用，但这只是一个迹象，为更好理解高频端的电极反应，你应将频率扫描的高频端延长至1 ...

谢谢你，我知道电化学工作站的知识需要多多补充，不过还得劳烦您粗略说一下阻抗图线的一些知识，比如说那个圆弧代表什么，其半径大小的含义，以及“直线”部分斜率的意义，两者的关系又如何。新手问题比较多，谢谢你....
赞一下 回复此楼
小河流水哗啦啦...
3楼2012-10-17 08:07:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

这里只能定性简单回答你这些基础而又重要的问题，详细的可以看阻抗谱的书。
1. 高频端圆弧常常与电极表面双电层充放电过程相关；中频段的圆弧与电极表面发生电荷转移过程相关。这两个过程的时间常数相差很大时，在阻抗谱上才会出现两个圆弧，否则，只出现一个，甚至在1MH范围内就不出现圆弧。圆弧直径的大小反映了过程受到阻碍的程度，直径小，意味着这个过程受到的阻力就小。
2. 阻抗谱直线的出现仍然与电极过程相关，它常常反映的是与传质，吸附过程相关，还有就是上面提到的双电层和电荷转移过程都很快，时间常数相差很小的过程，也会出现直线阻抗谱。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-10-17 10:19:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dsq1990

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-10-17 10:19:29
这里只能定性简单回答你这些基础而又重要的问题，详细的可以看阻抗谱的书。
1. 高频端圆弧常常与电极表面双电层充放电过程相关；中频段的圆弧与电极表面发生电荷转移过程相关。这两个过程的时间常数相差很大时，在 ...

大神，我想请教一下，那个小圆弧不是应该为半圆吗？为什么只有1/4圆？
赞一下 回复此楼
learning
5楼2016-04-05 21:51:49
