[求助] EIS 线路拟合

我是做缓蚀剂的，用的autolab PGSTAT302N，缓蚀剂是直接加到3%NaCl溶液中，用NOVA1.8拟合的电路一直不好，X2比0.0001大的多，可能是我选的电路不对，我试过两套电路都不好，另外高频区的阻抗谱没什么规律， 求大侠指点！

blank

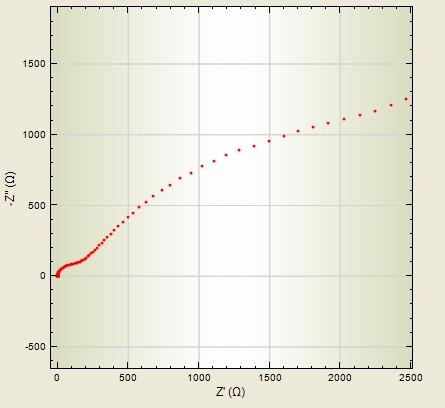

2000mg/l

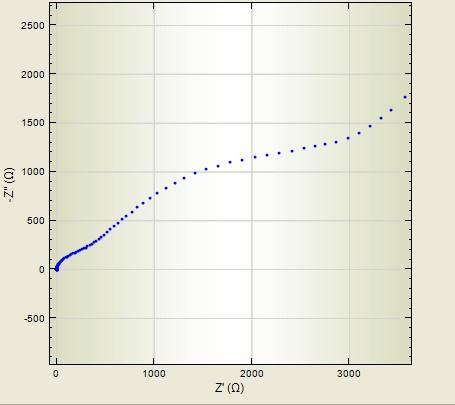

6000mg/l

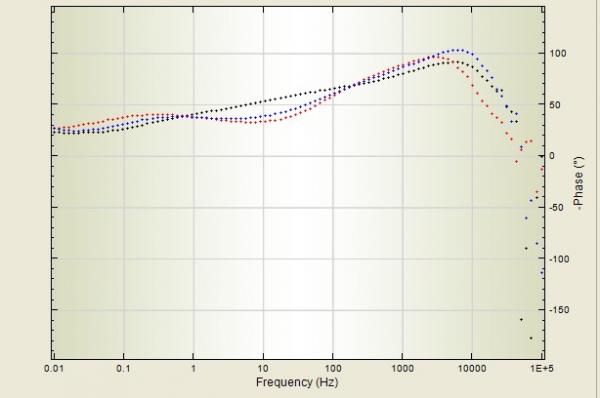

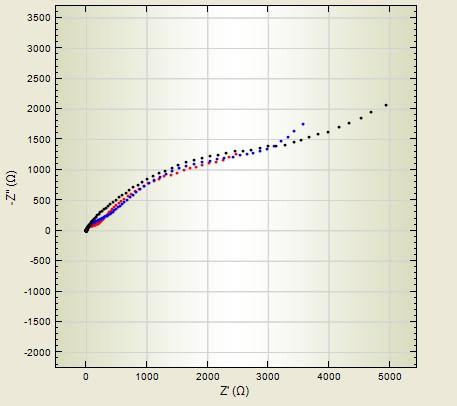

叠加比较，弧变化不大，但是warbug慢慢消失了



blank 看起来只有一个时间常数，2000和6000的有两个明显的时间常数

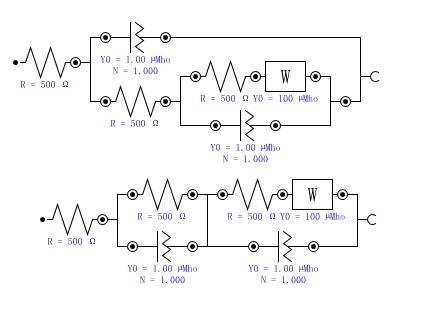

选择的等效电路
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-03 12:21:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
你选的等效电路太复杂了。
先试一试这个：Rs(Q(RpZw))，极化电阻Rp与扩散阻抗Zw串联后与恒相位元件Q并联后与溶液电阻Rs串联。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-10-03 15:04:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-10-03 15:04:28
你选的等效电路太复杂了。
先试一试这个：Rs(Q(RpZw))，极化电阻Rp与扩散阻抗Zw串联后与恒相位元件Q并联后与溶液电阻Rs串联。

那个之前试了也不行，有两个时间常数，一个是Cl-，另一个是缓蚀剂的，就是不知道这两个怎么样连接才比较好。
赞一下 回复此楼
3楼2012-10-03 16:14:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你阻抗谱中，Fig.1的几乎看不出双圆弧，Fig. 2 and Fig.3显示出双圆弧的迹象。由于两个电极过程的时间常数相差不大，因此，圆弧不太明显。
对两个时间常数的阻抗谱，除了你已经试用的两个外，还可以对你试用的两个图适当调整
1. 第一个等效电路的变通型：把你的第一个等效电路中的W移动到外面与R串联后与并联的RQ串联；同时，将电容都尝试换成Q，或只换一个为Q, 另一个为C；
2. 第二个等效电路的变通行：在第二个等效电路中，保留第一部分并联不变，把第二个并联元件中的电阻R与电容C交换位置变成电容与W串联后再与R并联；
3. 拟合时，重要的是看拟合误差的大小，不要太在意图像的重合程度，很多时候，图像重叠很好，但误差却很大。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-10-03 16:59:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gengxin60

木虫之王 (文学泰斗)

【答案】应助回帖

感谢参与，应助指数 +1
可以试一下将高频区和其他的分开拟合，另外将双电层电容用常相角元件代替，先用即时拟合，纪录下数据再选用模拟线路拟合。
赞一下 回复此楼
5楼2012-10-03 17:18:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
其实就是一个电荷转移电阻并联一个双电层电容，在串联一个韦伯阻抗。
赞一下 回复此楼
6楼2012-10-05 14:25:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-10-03 16:59:03
你阻抗谱中，Fig.1的几乎看不出双圆弧，Fig. 2 and Fig.3显示出双圆弧的迹象。由于两个电极过程的时间常数相差不大，因此，圆弧不太明显。
对两个时间常数的阻抗谱，除了你已经试用的两个外，还可以对你试用的两个 ...

图像重合不能光看一个nyquist，bode phase和bode module也要看。我都试了10套电路了，误差还只能降到1点几，是不是我的数据不准确，用K-K检验得到的误差＞0.001，是不是要＜0.0001才能说明得到数据比较准确？
赞一下 回复此楼
7楼2012-10-07 17:15:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)
引用回帖:
5楼: Originally posted by gengxin60 at 2012-10-03 17:18:09
可以试一下将高频区和其他的分开拟合，另外将双电层电容用常相角元件代替，先用即时拟合，纪录下数据再选用模拟线路拟合。

我就是这么模拟的
赞一下 回复此楼
8楼2012-10-07 17:16:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘一love

新虫 (初入文坛)
你们的数据是什么格式，我怎么数据都导不进去

发自小木虫Android客户端
赞一下 回复此楼
9楼2018-08-19 20:22:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Conze.D

新虫 (正式写手)
我觉得拟合电路一定要 简简单单 rsei和rct

发自小木虫IOS客户端
赞一下 回复此楼
10楼2018-08-19 23:23:41
