应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 测试表征 » 氧化铟薄膜XRD测试
71/1返回列表
查看: 2439  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

鹰羽龙

木虫 (著名写手)

[求助] 氧化铟薄膜XRD测试

用旋涂做了无掺杂氧化铟薄膜，厚度大概200nm左右，没有掠角XRD，就用了siemens D5005粉末衍射仪测了XRD，步长0.02度，每个点停留4秒，得到了如图所示图谱，峰整体向小角移动，高斯拟合之后算出来大概位移0.3度。玻璃样品放进样品台之后表面比样品台凹槽表面高度低不少，但是据说如果这样的话应该是向大角移动。求解释啊?

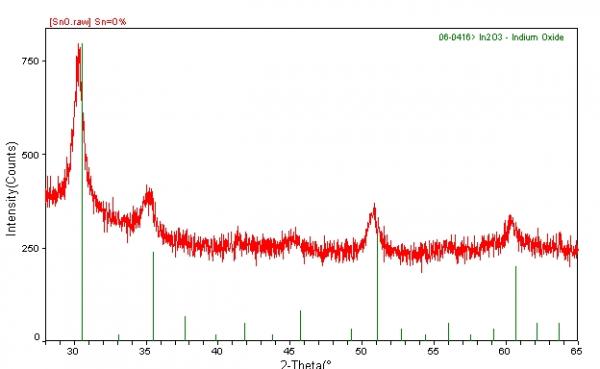

New Image.JPG
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-02 10:22:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bazhuayuyu

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
chemlh: 金币+1, 感谢积极交流 2012-10-03 08:26:00
nofrunolif: 金币+15, 代楼主奖励 2012-10-05 20:54:41
薄膜内存在拉应力会造成晶面指数变大，表现为向小角移动，但你的做法还无法确定移动的原因。为了测试准确建议你把膜刮下来研细后压片测试
赞一下 回复此楼
2楼2012-10-02 19:18:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鹰羽龙

木虫 (著名写手)
引用回帖:
2楼: Originally posted by bazhuayuyu at 2012-10-02 19:18:51
薄膜内存在拉应力会造成晶面指数变大，表现为向小角移动，但你的做法还无法确定移动的原因。为了测试准确建议你把膜刮下来研细后压片测试

多谢指教！还有别的方法不？表面一层就一点点，再说也很难刮
赞一下 回复此楼
3楼2012-10-02 20:53:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
chemlh: 金币+1, 感谢积极交流 2012-10-03 08:26:14
鹰羽龙: 金币+30, ★★★很有帮助, 18 2012-10-04 19:27:45
你的情况有两种原因：
1）系统误差，这需要较正系统的角度
2）薄膜因为残余应力，晶格常数有一些变化，这在薄膜中是非常正常的
赞一下(1人) 回复此楼
4楼2012-10-03 00:46:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bazhuayuyu

木虫 (著名写手)
引用回帖:
3楼: Originally posted by 鹰羽龙 at 2012-10-02 20:53:50
多谢指教！还有别的方法不？表面一层就一点点，再说也很难刮...

这样吧，你的是薄膜样品，表面还是很平整的，可以用橡皮泥什么的把你的样品垫高到与样品台平行，为了排除系统误差影响，你可以找一个标样测试一下看看是否有偏移。
赞一下(1人) 回复此楼
5楼2012-10-05 15:10:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鹰羽龙

木虫 (著名写手)
引用回帖:
5楼: Originally posted by bazhuayuyu at 2012-10-05 15:10:34
这样吧，你的是薄膜样品，表面还是很平整的，可以用橡皮泥什么的把你的样品垫高到与样品台平行，为了排除系统误差影响，你可以找一个标样测试一下看看是否有偏移。...

恩，多谢，正准备这么做
赞一下 回复此楼
6楼2012-10-05 16:04:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

新一轮的努力

银虫 (初入文坛)
你好，我想问一下，你的氧化铟薄膜是怎么制备的呢，我查阅的都是做成粉末状的呢。能提供一下方法吗，谢谢
赞一下 回复此楼
努力才能无悔
7楼2013-06-22 11:58:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 鹰羽龙 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 334求调剂 +3 志存高远意在机� 2026-03-16 3/150 2026-03-18 08:34 by lm4875102
[基金申请] 被我言中：新模板不强调格式了，假专家开始管格式了 +4 beefly 2026-03-14 4/200 2026-03-17 22:04 by 黄鸟于飞Chao
[考研] 0703化学调剂 ，六级已过，有科研经历 +8 曦熙兮 2026-03-15 8/400 2026-03-17 20:31 by xilongliang
[考研] 290求调剂 +6 孔志浩 2026-03-12 11/550 2026-03-17 14:41 by 周舟舟77
[考研] 材料工程专硕274一志愿211求调剂 +6 薛云鹏 2026-03-15 6/300 2026-03-17 11:05 by 学员h26Tkc
[考研] 283求调剂 +10 小楼。 2026-03-12 14/700 2026-03-16 16:08 by 13811244083
[考研] 材料工程327求调剂 +3 xiaohe12w 2026-03-11 3/150 2026-03-14 20:20 by ms629
[考研] 289求调剂 +4 这么名字咋样 2026-03-14 6/300 2026-03-14 18:58 by userper
[考研] 中科大材料专硕319求调剂 +3 孟鑫材料 2026-03-13 3/150 2026-03-14 18:10 by houyaoxu
[考研] 265求调剂 +4 威化饼07 2026-03-12 4/200 2026-03-14 17:23 by userper
[考研] 四川大学085601材料工程专硕 初试294求调剂 +4 祝我们好在冬天 2026-03-11 4/200 2026-03-13 21:39 by peike
[考研] 【考研调剂求收留】 +3 Ceciilia 2026-03-11 3/150 2026-03-13 20:18 by JourneyLucky
[考研] 求调剂 +5 一定有学上- 2026-03-12 5/250 2026-03-13 18:31 by ms629
[考研] 307求调剂 +5 超级伊昂大王 2026-03-12 5/250 2026-03-13 15:56 by 棒棒球手
[考研] 工科278分求调剂 +5 周慢热啊 2026-03-12 7/350 2026-03-13 15:49 by JourneyLucky
[考研] 277求调剂 +4 anchor17 2026-03-12 4/200 2026-03-13 11:15 by 白夜悠长
[考研] 290求调剂 +3 ADT 2026-03-13 3/150 2026-03-13 10:19 by peike
[考研] 283求调剂，材料、化工皆可 +8 苏打水7777 2026-03-11 10/500 2026-03-13 09:06 by Linda Hu
[考研] 321求调剂（食品/专硕） +3 xc321 2026-03-12 6/300 2026-03-13 08:45 by xc321
[考研] 081200-11408-276学硕求调剂 +3 崔wj 2026-03-12 4/200 2026-03-12 19:33 by 求调剂zz
信息提示
关闭
请填处理意见
关闭
