小木虫论坛-学术科研互动平台 » 专业学科区 » 地学 » 3S技术 » 请教地学达人，河道高程生成质量影响因素及目前比较好的高程插值方法
71/1返回列表
查看: 1255  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

superhugo

木虫 (正式写手)

[求助] 请教地学达人，河道高程生成质量影响因素及目前比较好的高程插值方法

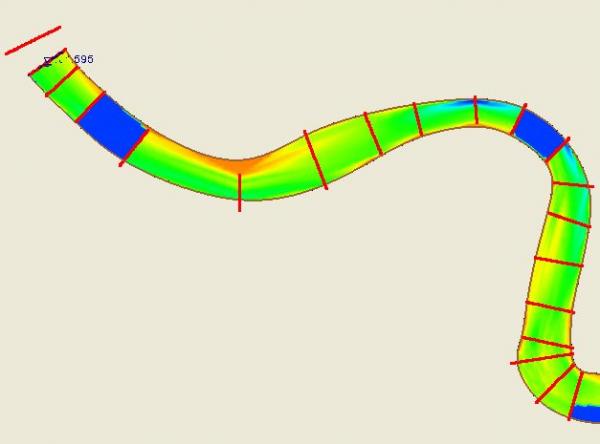

最近用SMS软件模拟一条河道的水流，其中涉及到根据已有的实测高程点进行插值，但当我把离散高程点导入后再显示为contour模式时，发现高程实测点在某些区域出现明显突变，请问该怎么办？实测点已经转化为绝对坐标(为1954北京坐标系)。采用这个数据点进行插值显然是不合理的。但是目前能够收集到的实测点也就只有图中的红色标记点。


[ Last edited by superhugo on 2012-9-28 at 10:38 ]
回复此楼

» 猜你喜欢
1楼 2012-09-28 10:34:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wolflater

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
superhugo: 金币+5, ★★★很有帮助 2012-09-28 22:18:19
你有的是横断面的点，你所有的坐标数量不足以生成你所想生成的图形，并不是靠插值就能解决的。contour模式是等高线模式，自然河流采用这种模式并不好看，地形图采用contour模式都是后期休整过的，自然的山体有倒悬体和鹰嘴岩，实测点生成等高线图就非常难看。建议你有原始的该河流的地形图，提取坐标高程，再结合你的横断面图补充水下的地形点生成你要的图形。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

superhugo
2楼2012-09-28 14:06:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

superhugo

木虫 (正式写手)
送鲜花一朵
引用回帖:
2楼: Originally posted by wolflater at 2012-09-28 14:06:07
你有的是横断面的点，你所有的坐标数量不足以生成你所想生成的图形，并不是靠插值就能解决的。contour模式是等高线模式，自然河流采用这种模式并不好看，地形图采用contour模式都是后期休整过的，自然的山体有倒悬体 ...

感谢，建议很好！主要情况是现在只有一些实测横断面的点，这些点已经包含高程信息了(XYZ坐标)。是否可以通过先内插一些点进行改进？我的意思是人为增加一些虚拟横断面，这些横断面形状与相邻实测横断面类似。
另外你说的原始河流地形图，这个我目前只能在Google Earth中查看到，并且查看的时间还有一些限制，我尝试调整时间到我的横断面图实测日期，发现比较困难，因为冲积河道不同时期地形是不一样的；另外GE中貌似无法提取河床断面点的高程坐标，GE中的平面坐标系并非1954北京坐标系，高程坐标系也与1985国家基准高程不同，中间存在一个转换。
赞一下 回复此楼
3楼2012-09-28 15:36:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wolflater

木虫 (小有名气)

【答案】应助回帖

★ ★ ★
superhugo: 金币+3, ★★★很有帮助 2012-09-28 22:19:53
基本的资料并不全，只有横断面的点，是不能做出所谓的虚拟横断面的，自然河道的起伏和你想象的不一样，如果你有河流的水面线和深泓线资料，勉强可以用于计算，但是成图比较困难，点多且分布整个河流插值才有效果，不然插值结果只是一堆无用的数据。至于google earth的图不用考虑了，做个位置示意图还行，不能用于计算。你还是尽量去搜集下当地测绘局北京54或者西安80的地形图，足够多的数据配合合理的插值方法才能生成有效的图形。
赞一下 回复此楼
4楼2012-09-28 18:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

superhugo

木虫 (正式写手)
引用回帖:
4楼: Originally posted by wolflater at 2012-09-28 18:53:14
基本的资料并不全，只有横断面的点，是不能做出所谓的虚拟横断面的，自然河道的起伏和你想象的不一样，如果你有河流的水面线和深泓线资料，勉强可以用于计算，但是成图比较困难，点多且分布整个河流插值才有效果，不 ...

水面线和深泓线资料应该可以查到。目前主要还是实测点比较欠缺~要是有地形图就好了，这个应该去哪些地方找呢
赞一下 回复此楼
5楼2012-09-28 22:21:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wolflater

木虫 (小有名气)

【答案】应助回帖

★ ★
superhugo: 金币+2, ★★★很有帮助 2012-09-30 07:39:05
当地的测绘局，或者是该流域的流域管理局、水文局都可以获取这些资料。
赞一下 回复此楼
6楼2012-09-29 17:26:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

superhugo

木虫 (正式写手)
引用回帖:
6楼: Originally posted by wolflater at 2012-09-29 17:26:56
当地的测绘局，或者是该流域的流域管理局、水文局都可以获取这些资料。

这个了解，不过这些地方都是要收费的，并且还比较贵。没办法了，去问问看。谢谢。
赞一下 回复此楼
7楼2012-09-30 07:38:31
