[求助]
procast网格剖分
|
|

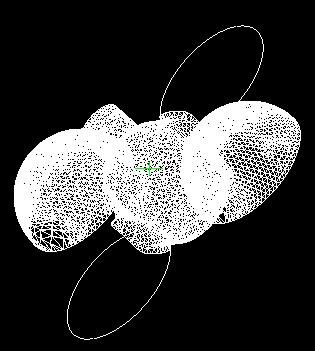

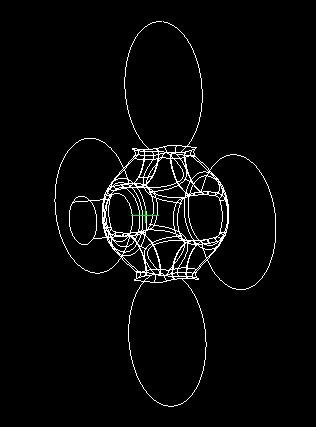

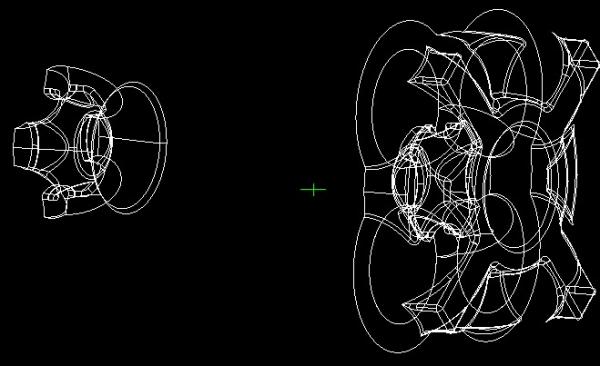

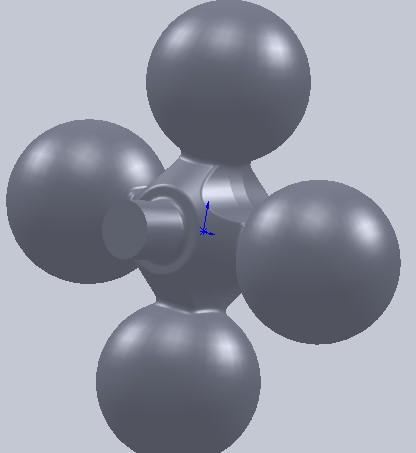

初学PROCAST。遇到一些问题: 1.球体曲面不能显示问题： 如图1是我们的铸件—磨球，但是在procast的meshcast中以.step格式打开后不能显示曲面，如图2示。换用其他格式输入也不行。 2.划分面网格时，划分结果残缺不全，如图3所示，划分完以后四个球中有两个没有划分，有两个划分了一半。 3.装配体输入meshcast后，各部分或者分开或者位置有所异动，颠倒。如图4所示。 望高手指教，是不是我solidworks做的图有问题，还是有其他方面的原因？  图1磨球.jpg  图2球面不能显示.jpg  图3面网格划分残缺.jpg  装配体分开.jpg |
