[求助] 【请教】如图，飞轮齿圈，齿端倒角如何做？

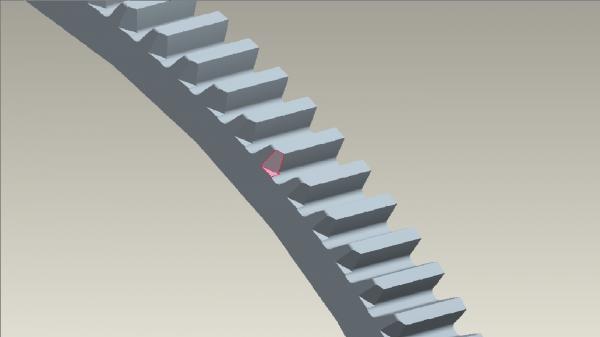

如图，飞轮齿圈滚齿后，轮齿一端的这个倒角如何加工？应该用什么样的设备？型号？
在网上查了下，好像有倒角机，但对设备的具体情况不清楚，不知是一个齿一个齿的加工，还是几个一起加工，还是全部一起加工…………实在搞不懂，求高人指点！

回复此楼

» 收录本帖的淘帖专辑推荐

那些SB贴！！

» 猜你喜欢
1楼 2012-09-21 11:09:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lulei1985

金虫 (小有名气)
无人知道吗？
回复此楼
2楼2012-09-22 11:20:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ur_xmc

木虫 (正式写手)

【答案】应助回帖

有齿轮倒角机，但一般都是逐齿加工的。
像这种倒单边，而且切口很大的不知有没有。
赞一下 回复此楼
3楼2012-10-09 16:46:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lifuyuan38

铜虫 (小有名气)

【答案】应助回帖

齿轮倒角机是一个齿一个齿加工的，那是对于变速箱里的齿轮才那样加工的，是为了进入啮合方便。这么大的齿轮，估计是为了去毛刺，不用倒角机。
生产单个齿轮，可以手工倒角，批量生产的，用电解去毛刺倒角机床。大连理工大学、西安工业大学可以帮你研制。
赞一下 回复此楼
wengtoubai
4楼2012-10-15 10:58:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lulei1985

金虫 (小有名气)
引用回帖:
4楼: Originally posted by lifuyuan38 at 2012-10-15 10:58:25
齿轮倒角机是一个齿一个齿加工的，那是对于变速箱里的齿轮才那样加工的，是为了进入啮合方便。这么大的齿轮，估计是为了去毛刺，不用倒角机。
生产单个齿轮，可以手工倒角，批量生产的，用电解去毛刺倒角机床。大连 ...

楼上没有明白我问题的意思，也许是我没有说清楚。

倒角部位在图片中红色标识部位，轮齿一端单侧倒角，一般与中心线呈45°，此设计确实是为了进入啮合方便的。

我上网查过，有齿轮倒角机，但不知道怎么工作，不知道加工此类倒角是不是用齿轮倒角机？也不知道应该用多大型号的来干，齿圈外径400~500之间。
赞一下 回复此楼
5楼2012-10-15 16:03:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abl234

铁虫 (初入文坛)

【答案】应助回帖

磨齿修形能实现不，不知道多大的量
赞一下 回复此楼
6楼2012-11-07 11:33:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

twb123

金虫 (正式写手)

【答案】应助回帖

倒角下面的那部分有用吗？貌似没有什么影响吧  如果是的话 简单的办法就是线切割。  如果一定要留下，楼主说了 是为了啮合方便，那就是精度不高，可以用铣床加工出一个圆弧角，这样不是更适合吗？希望有帮助
赞一下 回复此楼
我来自地球
7楼2012-11-08 11:22:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宇弘机械

新虫 (初入文坛)
本帖内容被屏蔽
8楼2013-06-01 09:23:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宇弘机械

新虫 (初入文坛)
本帖内容被屏蔽
9楼2013-06-01 09:34:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
