求助TEM图片分析
|
|

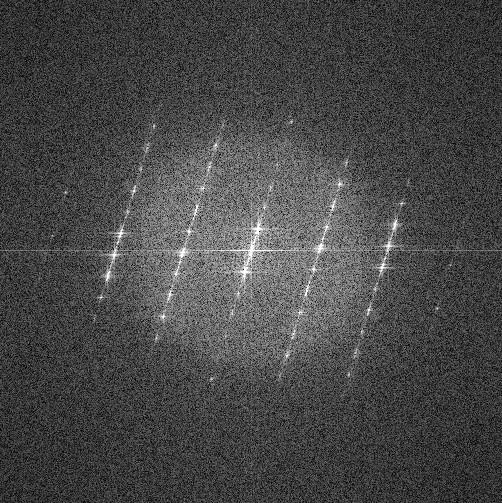

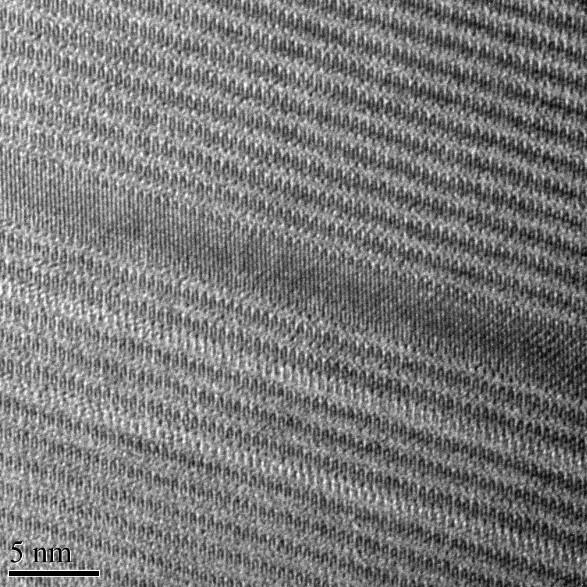

在LaAlO3单晶基片上制备的YBa2Cu3O7-x/SrTiO3/YBa2Cu3O7-x三明治结构。均沿c轴方向接近外延生长。 第二幅图是第一幅图的FFT，请问这里的衍射点如何标定。 用digitalmirograph 软件算的晶面间距18A, 而YBCO晶面间距最大也才11.6A,那么这个18A的晶面间距该如何对卡片呢？ 注：晶带轴为[010]方向，衬底处与YBCO呈外延关系，晶带轴很正。而图6感觉晶带轴几经不是[010]方向，根据这两幅图能否确定晶带轴方向？  6.jpg  FFT of 6.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 7.dm3
2012-09-12 19:51:59, 16.16 M
