[交流] 关于隔膜或者电解质膜的交流阻抗问题

最近在做电解质膜，看到文献上在做交流阻抗的时候，大多说都用不锈钢做电极，也有的用Li片做电极，想知道这两者有什么区别呢？
感觉上用Li片做电极才是真正测到Li+的电导率啊，用不锈钢测的能准吗？但同时又觉得用Li片的话，是不是连电极变化一起测出来了，得到的电阻值数据不准啊？
回复此楼

» 收录本帖的淘帖专辑推荐

凝胶电解质 电化学

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-29 02:45:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

电池小兵

铁杆木虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
seagrove: 金币+5, ECEPI+1, 感谢应助 2012-09-01 22:22:20
lapuland: 金币+10, 帮了大忙了 2012-09-02 11:10:08
引用回帖:
3楼: Originally posted by lapuland at 2012-08-30 03:45:36

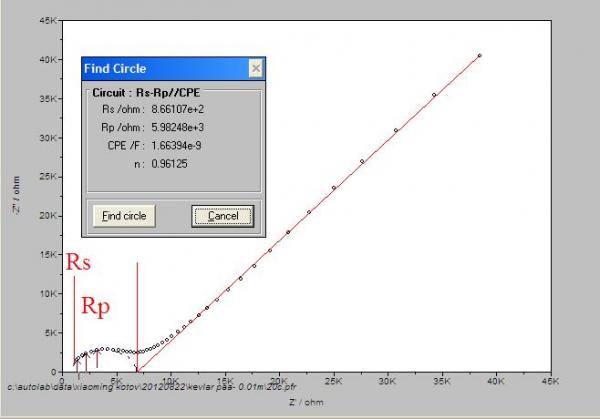

有道理啊，那您能不能帮我分析一下这张图啊

Rs和Rp各代表了哪部分电阻啊？然后离子电导率又应该怎么计算呢，是根据（Rs+Rp）的和求倒数来计算吗？
ab/cd/974868_1346269408_301.jpg|2
...

1、隔膜或者电解质膜的交流阻抗法都可以用Li 和不锈钢电极来测电导率，而且，测试的电导率都是一样的。
当然，实验过程和处理过程有所异同。

2、差异分析：

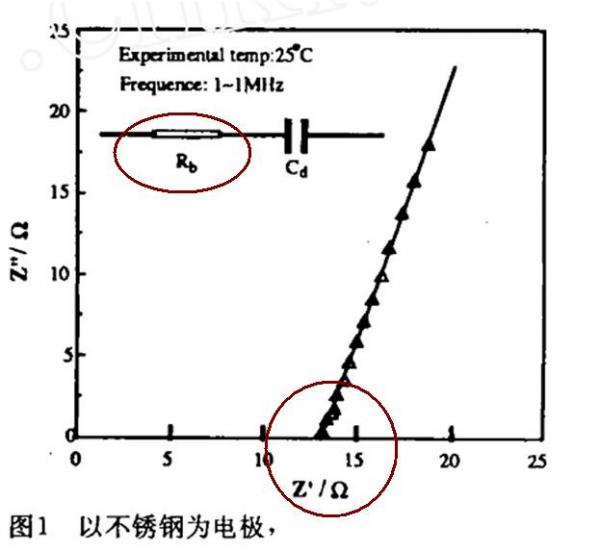

(1)用不锈钢做电极属于阻塞电极，仅有一斜线。如下图1所示。此时用图中的Rb进行计算电导率。见画红圈之处。
(2)Li片做电极的Nyquist图高频中频区域有个半圆，低频是斜线。如下图2所示。此时用图中的高频段的Rb进行计算电导率，不用加上半圆弧的Rfilm和Rct。见画红圈之处。
(3)理论上，对于同一种隔膜或者电解质膜，用上述两种方法得到的Rb值应该是一样的。

3、从你给的图看应该是Li片做电极的，只用Rs去求电导率就可以了。Rp是Li电极的电荷转移电阻，不应算在其中。

希望小兵的回帖对你有所帮助！
祝科研顺利！

图1 以不锈钢为电极的Nyqusit2.jpg



图2 以Li为电极的Nyqusit2.jpg
赞一下(4人) 回复此楼
6楼2012-09-01 22:17:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lyang27

金虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
seagrove: 金币+1, 鼓励新虫多多应助交流 2012-08-29 07:55:12
不锈钢和锂片测出来的导电率supposely一样的。区别就是用锂片不仅得到导电率的信息，而且得到SEI信息， 从而可以计算exchange current。
赞一下 回复此楼
2楼2012-08-29 06:25:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lapuland

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by lyang27 at 2012-08-28 10:25:22
不锈钢和锂片测出来的导电率supposely一样的。区别就是用锂片不仅得到导电率的信息，而且得到SEI信息， 从而可以计算exchange current。

有道理啊，那您能不能帮我分析一下这张图啊

Rs和Rp各代表了哪部分电阻啊？然后离子电导率又应该怎么计算呢，是根据（Rs+Rp）的和求倒数来计算吗？

赞一下 回复此楼
3楼2012-08-30 03:45:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lapuland

铜虫 (正式写手)
有木有大侠给帮忙分析下
赞一下 回复此楼
4楼2012-09-01 00:47:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyang27

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你先做同一个膜在不同温度下的阻抗，我再指导你如何分析数据，否则，只凭借一个图，我很难解释清楚，而你也无法理解为什么。
赞一下 回复此楼
5楼2012-09-01 09:17:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

8023tingthy

木虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by 电池小兵 at 2012-09-01 06:17:44
1、隔膜或者电解质膜的交流阻抗法都可以用Li 和不锈钢电极来测电导率，而且，测试的电导率都是一样的。
当然，实验过程和处理过程有所异同。

2、差异分析：
(1)用不锈钢做电极属于阻塞电极，仅有一斜线。如下 ...

大侠能介绍一些相关的基础性知识的书籍么？急用...！谢谢！
赞一下 回复此楼
7楼2013-04-25 11:30:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烛影摇红131

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by lapuland at 2012-08-30 03:45:36
有道理啊，那您能不能帮我分析一下这张图啊

Rs和Rp各代表了哪部分电阻啊？然后离子电导率又应该怎么计算呢，是根据（Rs+Rp）的和求倒数来计算吗？

...

这个软件是什么？
赞一下 回复此楼
8楼2015-11-02 09:30:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LookChard

新虫 (小有名气)
引用回帖:
6楼: Originally posted by 电池小兵 at 2012-09-01 22:17:44
1、隔膜或者电解质膜的交流阻抗法都可以用Li 和不锈钢电极来测电导率，而且，测试的电导率都是一样的。
当然，实验过程和处理过程有所异同。

2、差异分析：
(1)用不锈钢做电极属于阻塞电极，仅有一斜线。如下 ...

蟹蟹
回复此楼
9楼2018-09-21 10:17:06
