应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 碳素材料 » 无定型碳的判定
111/1返回列表
查看: 2134  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

footwhf

木虫 (正式写手)

[交流] 无定型碳的判定

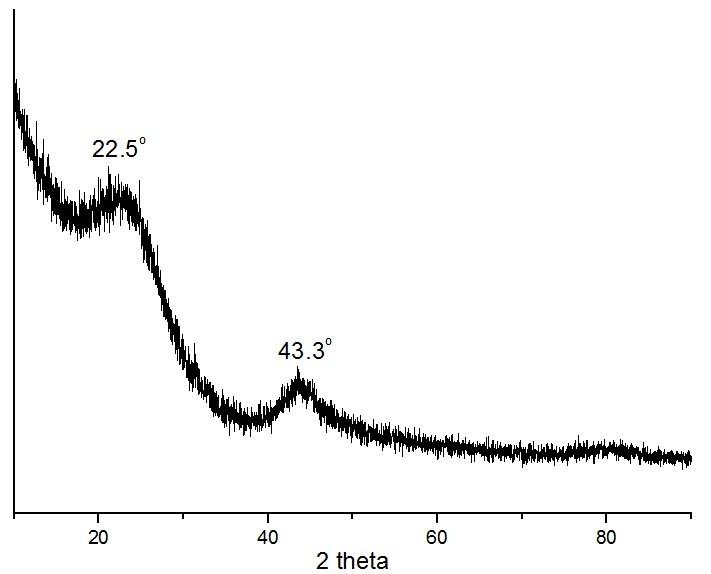

请问，这个XRD图谱中的峰是否对应的是无定型碳，谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-08-27 16:30:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有9个 )

goodman123

金虫 (小有名气)
★
footwhf(金币+1): 谢谢参与
应该说是石墨化度低的碳材料，除了无定形碳，炭前驱体也可得到类似曲线，都是石墨化度低的原因。
赞一下(1人) 回复此楼
2楼2012-08-27 19:13:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

footwhf

木虫 (正式写手)
引用回帖:
2楼: Originally posted by goodman123 at 2012-08-27 19:13:29
应该说是石墨化度低的碳材料，除了无定形碳，炭前驱体也可得到类似曲线，都是石墨化度低的原因。

请问如何使它石墨化度变高呢？
赞一下 回复此楼
3楼2012-08-28 08:52:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goodman123

金虫 (小有名气)
真空高温高压。
当然炭前驱体因生成路径不一样，也分为易石墨化碳和不易石墨化碳。
这里也有讨论。http://muchong.com/bbs/viewthread.php?tid=3302668
赞一下 回复此楼
4楼2012-08-28 09:05:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

footwhf

木虫 (正式写手)
引用回帖:
4楼: Originally posted by goodman123 at 2012-08-28 09:05:01
真空高温高压。
当然炭前驱体因生成路径不一样，也分为易石墨化碳和不易石墨化碳。
这里也有讨论。http://muchong.com/bbs/viewthread.php?tid=3302668

谢谢，貌似石墨化要2800度的高温才行，有没有低温的处理办法呢？
赞一下 回复此楼
6楼2012-08-28 10:46:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goodman123

金虫 (小有名气)
引用回帖:
6楼: Originally posted by footwhf at 2012-08-28 10:46:42
谢谢，貌似石墨化要2800度的高温才行，有没有低温的处理办法呢？...

有，催化石墨化，过渡金属。
赞一下 回复此楼
7楼2012-08-28 11:14:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

footwhf

木虫 (正式写手)
引用回帖:
7楼: Originally posted by goodman123 at 2012-08-28 11:14:02
有，催化石墨化，过渡金属。...

可否说详细点，谢谢！
赞一下 回复此楼
8楼2012-08-28 11:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goodman123

金虫 (小有名气)
引用回帖:
8楼: Originally posted by footwhf at 2012-08-28 11:20:06
可否说详细点，谢谢！...

回复是较为笼统，但到现在为止我也不知道你想处理的碳材料前驱体是什么，我曾经的经验是，当时我对中间相碳微球（MCMB），采用二茂铁或氯化钴作为催化剂，在真空1400度条件下试样石墨化度达到98%，不加催化剂则在80%左右，时间略久远了点具体数据记不很真切，但的确有催化效果。
其实原理很简单，就是液相烧结原理，在烧结温度形成共融液相。知道原理后，再去找出相应办法即可，建议看看山西煤化所及天津大学王教授的文章。
赞一下 回复此楼
9楼2012-08-28 11:50:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

footwhf

木虫 (正式写手)
引用回帖:
9楼: Originally posted by goodman123 at 2012-08-28 11:50:33
回复是较为笼统，但到现在为止我也不知道你想处理的碳材料前驱体是什么，我曾经的经验是，当时我对中间相碳微球（MCMB），采用二茂铁或氯化钴作为催化剂，在真空1400度条件下试样石墨化度达到98%，不加催化剂则在8 ...

我用的是琼脂，xrd图谱是将其在还原气氛中，700度下烧结的产物，看起来是无定型碳，但是怎么样将其石墨化呢？
赞一下 回复此楼
10楼2012-08-28 12:52:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goodman123

金虫 (小有名气)
所以如果下次想得到别人的帮助，请把问题表述清楚，你把问题装在自己心里，然后想当然的认为别人也跟你一样对问题一清二楚，浪费大家时间。

有机物在700度仅发生炭化，不可能得到发育完好的石墨晶体的，建议还是自己把问题吃透，没有基础的确是头疼。

爱发问是好的，值得鼓励。
赞一下 回复此楼
11楼2012-08-28 13:44:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

daisy143

至尊木虫 (职业作家)
★
footwhf(金币+1): 谢谢参与
帮顶
回复此楼
5楼2012-08-28 09:43:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 footwhf 的主题更新
111/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
