[交流] 求助：如何消除溶液IR降 已有3人参与

如题，可能这是一个实验技术上的小问题，但lZ还在学习当中，望赐教！还有我想问一下，为什么我测的交流阻抗值高频弧不是从X轴开始的，而是从半路开始，只有半个弧呢？每一次都是，这是什么原因呢！
回复此楼

» 收录本帖的淘帖专辑推荐

stormxuhao感兴趣的帖子

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-24 19:27:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

土纸

金虫 (著名写手)

贵金属、钛合金合金靶材制备与

★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
seagrove: 金币+3, ECEPI+1, 应助积极 奖励！ 2012-08-25 19:35:59
引用回帖:
3楼: Originally posted by xuebuting at 2012-08-25 10:47:55
两种不同金属或导体链接处，出现裸露……
具体指得是什么呢？我的样品是用哥俩好封的，边界处会出现缝隙，那如果溶液从这个缝隙进入，腐蚀了导线和基体连接处附近的钢，但导线处还是连接着得，在测之前又重新将样 ...

如果非工作面裸露出来，本身由于不同种类导体或金属连接，在电解质溶液中自然会形成原电池，其自发发生电化学反应。
封样的时候，应保证封严，这样对于工作面来讲，其开路电位下电偶腐蚀这种自发电化学反应非常微弱。
在通电的瞬间，或者说，高频交流频响信号扰动的瞬间，仅能识别出溶液电阻压降，然而，若存在某种形式的电偶腐蚀，加电时便出现了与该电偶腐蚀可能有关的容抗特性，电阻为实部，电容或电感存在虚部，这样起点便不在实轴上了。
以此类推，如果样品表面不干净，存在导电颗粒，也会出现类似问题，还有应该等待1min内的开路电位变化幅值不超过扰动的信号幅值，可判定为稳定，再施加EIS测试
赞一下 回复此楼
电镀、真空镀膜，金属熔炼与加工，贵金属靶材，钛合金靶材，金银铂铑钯钌等出售
4楼2012-08-25 11:25:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

土纸

金虫 (著名写手)

贵金属、钛合金合金靶材制备与

★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
seagrove: 金币+2, 感谢应助交流~ 2012-08-25 19:36:23
有可能样品没有封好，两种不同金属或导体链接处，出现裸露，造成开路电位下存在电偶腐蚀。

减小IR，就是缩短参比和工作的极距

盐桥的琼脂是按照规范制作的，里面没有脱水，很新鲜。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

xuebuting
电镀、真空镀膜，金属熔炼与加工，贵金属靶材，钛合金靶材，金银铂铑钯钌等出售
2楼2012-08-24 20:49:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuebuting

木虫 (正式写手)
送鲜花一朵
引用回帖:
2楼: Originally posted by 土纸 at 2012-08-24 20:49:15
有可能样品没有封好，两种不同金属或导体链接处，出现裸露，造成开路电位下存在电偶腐蚀。

减小IR，就是缩短参比和工作的极距

盐桥的琼脂是按照规范制作的，里面没有脱水，很新鲜。

两种不同金属或导体链接处，出现裸露……
具体指得是什么呢？我的样品是用哥俩好封的，边界处会出现缝隙，那如果溶液从这个缝隙进入，腐蚀了导线和基体连接处附近的钢，但导线处还是连接着得，在测之前又重新将样品封一下后，重新测试，会对测试结果有影响吗？
赞一下 回复此楼
3楼2012-08-25 10:47:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuebuting

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 土纸 at 2012-08-25 11:25:13
如果非工作面裸露出来，本身由于不同种类导体或金属连接，在电解质溶液中自然会形成原电池，其自发发生电化学反应。
封样的时候，应保证封严，这样对于工作面来讲，其开路电位下电偶腐蚀这种自发电化学反应非常微 ...

非常感谢！可能是我在做测试时没有封好，裸钢表面不是很干净，所以出现了这种状况！谢谢你的帮助！我再想问一下，如果起点不在实轴上，是不是第一个点就不能算做溶液阻抗了呢？这个第一个点应该是指频率最高的那个点吧！
赞一下 回复此楼
5楼2012-08-25 13:10:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
可以上一个你实验的Nyquist图看看么
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
6楼2012-08-25 14:47:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blackstar117

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
频率范围楼主设置对了没有？
赞一下 回复此楼
7楼2012-08-25 15:31:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuebuting

木虫 (正式写手)
引用回帖:
7楼: Originally posted by blackstar117 at 2012-08-25 15:31:45
频率范围楼主设置对了没有？

频率范围是常用的范围10的5方到0.01……
赞一下 回复此楼
8楼2012-08-25 15:52:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

土纸

金虫 (著名写手)

贵金属、钛合金合金靶材制备与

★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by xuebuting at 2012-08-25 13:10:31
非常感谢！可能是我在做测试时没有封好，裸钢表面不是很干净，所以出现了这种状况！谢谢你的帮助！我再想问一下，如果起点不在实轴上，是不是第一个点就不能算做溶液阻抗了呢？这个第一个点应该是指频率最高的那个 ...

是的，几乎是没用。不过应该与溶液电阻压降的值相差不大，应很接近
赞一下 回复此楼
电镀、真空镀膜，金属熔炼与加工，贵金属靶材，钛合金靶材，金银铂铑钯钌等出售
9楼2012-08-25 18:35:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuebuting

木虫 (正式写手)

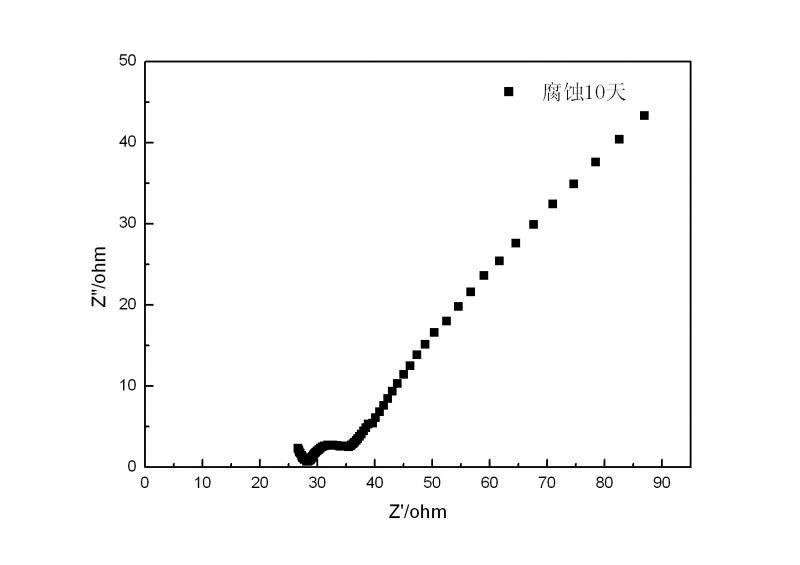

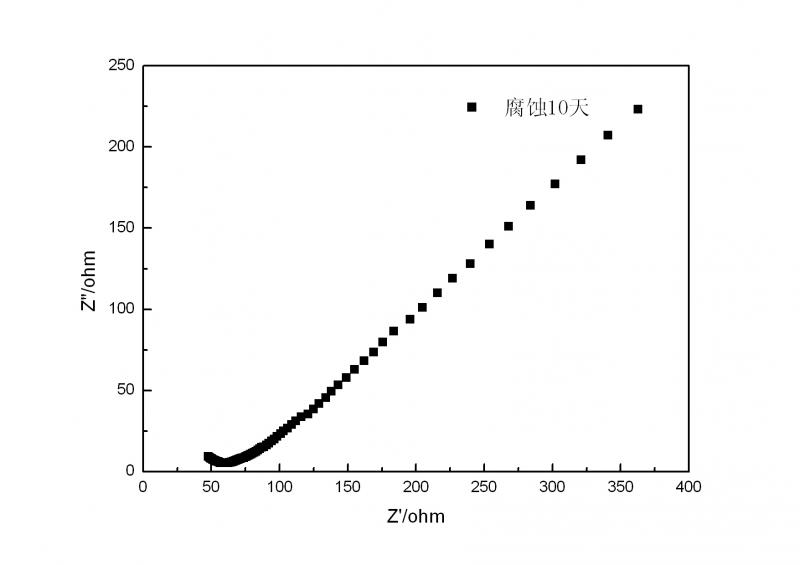

这两个图是同一种钢热处理时间不同，裸钢腐蚀10天的交流阻抗，明显不同，锈层电阻小，而且第一个还有中频弧，让我很好奇，不知道是什么原因在造成的……有同学分析说是不是溶液IR降造成的，我也不太懂，没有遇到过这中情况……
赞一下 回复此楼
10楼2012-08-25 20:57:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
