[求助] 内啮合齿轮齿顶圆直径da的计算

最近在研究《行星齿轮传动设计》中的3Z(II)——也就是3K-2——减速机的设计计算。

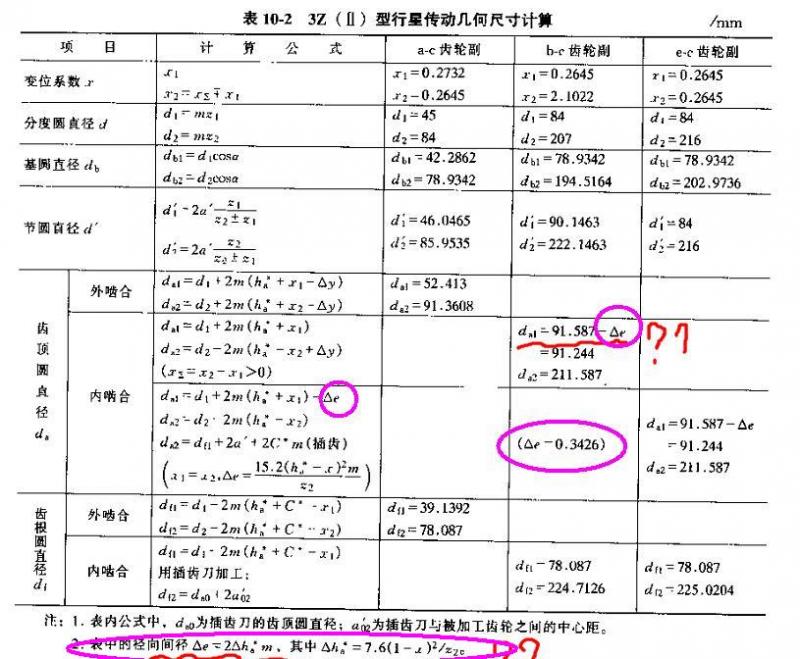

在进行几何尺寸计算时，看不明白其中内啮合齿轮齿顶圆直径da的计算中为啥有个△e?
我已在不明白的地方用圆圈画出，请大侠赐教。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-24 15:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
lhlm: 金币+5, ★★★★★最佳答案 2012-08-27 07:23:25
应该是为了避免过渡曲线干涉而减少的齿顶高系数，可以参考一下原书P90。
在所列出的例子中，该限制条件是来源于ec级,而不是bc级

[ Last edited by liuqh on 2012-8-26 at 23:08 ]
赞一下 回复此楼
2楼2012-08-26 23:03:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhlm

银虫 (小有名气)
引用回帖:
2楼: Originally posted by liuqh at 2012-08-26 23:03:07
应该是为了避免过渡曲线干涉而减少的齿顶高系数，可以参考一下原书P90。
在所列出的例子中，该限制条件是来源于ec级,而不是bc级

是的是的，谢谢斑竹大人~O(∩_∩)O~
由于ec级和bc级的行星轮是同一个，那么行星轮c的外径就是ec级中计算出来的数据喽？？是吗？、
赞一下 回复此楼
3楼2012-08-27 07:23:02
