[求助]
Matlab：用Plot3绘制的三维图，如何绘制其投影图？
|
|

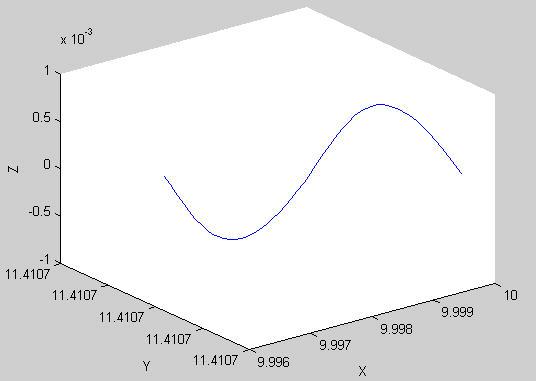

源程序如下： t=0:0.000001:1/20000; x=10-10*sin(2*pi*t)+0.1*sin(2*pi*t); y=0.1*t+10*cos(2*pi*t)+sqrt(10^2-(10-0.1)^2)*cos(0.5*0.01/10*sin(2*pi*20000*t+pi/2)); z=sqrt(10^2-(10-0.1)^2)*sin(0.5*0.01/10*sin(2*pi*20000*t+0*pi/8)); plot3(x,y,z); 运行结果如下：  请问如何将三维图的投影绘制出来？需要XOY、XOZ、YOZ三个投影。用plot(x,y)等不可取。 非常感谢！ 用plot3(x,y,0*z)可以看出在xoy平面内的投影的形状，但不是二维坐标系下的图形。 请高手指点一下呀呀呀呀呀！ [ Last edited by zhengjx on 2012-8-23 at 08:23 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 matlab典型案例 |
» 猜你喜欢
求助:我三月中下旬出站，青基依托单位怎么办？
已经有10人回复
-
26申博（荧光探针方向，有机合成）
已经有4人回复
-
要不要辞职读博？
已经有3人回复
-
论文终于录用啦！满足毕业条件了
已经有26人回复
-
2026年机械制造与材料应用国际会议 （ICMMMA 2026）
已经有4人回复
-
磺酰氟产物，毕不了业了！
已经有6人回复
-
Cas 72-43-5需要30g，定制合成，能接单的留言
已经有8人回复
-
北京211副教授，35岁，想重新出发，去国外做博后，怎么样？
已经有8人回复
-
自荐读博
已经有3人回复
-
不自信的我
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- matlab里面怎么实现结构体数组的可视化？？？？？？
已经有13人回复
- 如何绘制三维图
已经有5人回复
- 如何用软件画出这个方程的图形
已经有13人回复
- 求助！如何实现根据数据绘制矢量图
已经有4人回复
- 谁知道这样的matlab图形该怎么画？
已经有3人回复
- 如何在matlab中绘制三维立体图
已经有13人回复
- 用Matlab软件如何画出三维荧光光谱图
已经有11人回复
- 【求助】请各位高手告诉我：这种想法能不能用matlab实现？200金币求助
已经有16人回复
- 【求助】向各位大侠求助matlab求解微分方程组遇到的一个问题
已经有21人回复
- 如何用Origin7.5绘制3D图
已经有16人回复
- 【求助】请教如何用matlab画出矢量图？
已经有3人回复
- 【求助】Matlab 四维图形的绘制。
已经有12人回复
- 【求助】如何采用Matlab绘制电子云密度图
已经有8人回复
shizijun
木虫 (著名写手)
自定义头衔
- 应助: 20 (小学生)
- 金币: 3660.1
- 散金: 2205
- 红花: 6
- 帖子: 2323
- 在线: 422.6小时
- 虫号: 443442
- 注册: 2007-10-27
- 性别: GG
- 专业: 有机高分子功能材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhengjx: 金币+20, ★★★★★最佳答案, 谢谢！能说明view的意思么？ 2012-08-23 11:31:09
感谢参与，应助指数 +1
zhengjx: 金币+20, ★★★★★最佳答案, 谢谢！能说明view的意思么？ 2012-08-23 11:31:09
|
close all;clear all;clc; t=0:0.000001:1/20000; x=10-10*sin(2*pi*t)+0.1*sin(2*pi*t); y=0.1*t+10*cos(2*pi*t)+sqrt(10^2-(10-0.1)^2)*cos(0.5*0.01/10*sin(2*pi*20000*t+pi/2)); z=sqrt(10^2-(10-0.1)^2)*sin(0.5*0.01/10*sin(2*pi*20000*t+0*pi/8)); plot3(x,y,z); xlabel('x');ylabel('y');zlabel('z'); view(0,90); pause(2); view(90,0); pause(2); view(0,0); |
2楼2012-08-23 10:50:43
shizijun
木虫 (著名写手)
自定义头衔
- 应助: 20 (小学生)
- 金币: 3660.1
- 散金: 2205
- 红花: 6
- 帖子: 2323
- 在线: 422.6小时
- 虫号: 443442
- 注册: 2007-10-27
- 性别: GG
- 专业: 有机高分子功能材料
|
MATLAB提供了设置视点的函数view。 其调用格式为： view(az,el) az是azimuth（方位角）的缩写，EL是elevation（仰角）的缩写。它们均以度为单位。系统缺省的视点定义为方位角-37.5°,仰角30°。 当x轴平行观察者身体，y轴垂直于观察者身体时，az=0； 以此点为起点，绕着z轴顺时针运动，az为正，逆时针为负。 EL 为观察者眼睛与xy平面形成的角度。 当观察者的眼睛在xy平面上时，el=0; 向上el为正，向下为负； 下面是一些例子： AZ = -37.5, EL = 30 是默认的三维视角. AZ = 0, EL = 90 是2维视角，从图形正上方向下看，显示的是xy平面. AZ = EL = 0 看到的是xz平面. AZ = 180,EL=0 是从背面看到的xz平面. VIEW(2) 设置默认的二维视角, AZ = 0, EL = 90. VIEW(3) 设置默认的三维视角, AZ = -37.5, EL = 30. VIEW([X Y Z]) 设置Cartesian坐标系的视角，[X Y Z]向量的长度大小被忽略. [AZ,EL] = VIEW 返回当前的方位角和仰角. http://www.matlabfan.com/thread-832-1-1.html |
3楼2012-08-23 12:56:04
