[资源] 【Matlab编程】高斯光束经透镜聚焦，焦点处的三维光场分布

高斯光束在传播过程中，焦点处的光强分布

（具体程序详见附件）

1、高斯光束在光腰处的三维光强分布图
clear all
N=200;
w0=200e-9;

r=linspace(0,3*w0,N);
eta=linspace(0,2*pi,N);
[rho,theta]=meshgrid(r,eta);
[x,y]=pol2cart(theta,rho);
I=exp(-2*rho.^2./w0.^2);
surf(x,y,I);
colormap hot;

shading interp;
xlabel('x /m');
ylabel('y /m');
zlabel('intensity /a.u.');
axis([-3*w0 3*w0 -3*w0 3*w0 0 1])
title('焦点附近三维光场分布')
colorbar;

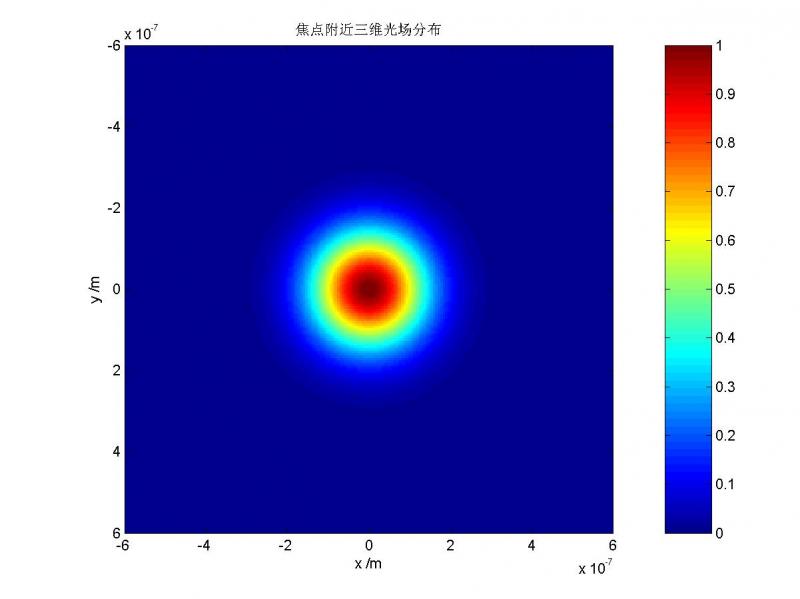

2、高斯光束在光腰处的二维光强分布图
clear all
N=200;
w0=200e-9;            %高斯光束的光腰半径

x=linspace(-3*w0,3*w0,N);
y=linspace(-3*w0,3*w0,N);
X=meshgrid(x,y);
Y=meshgrid(y,x);
……
……

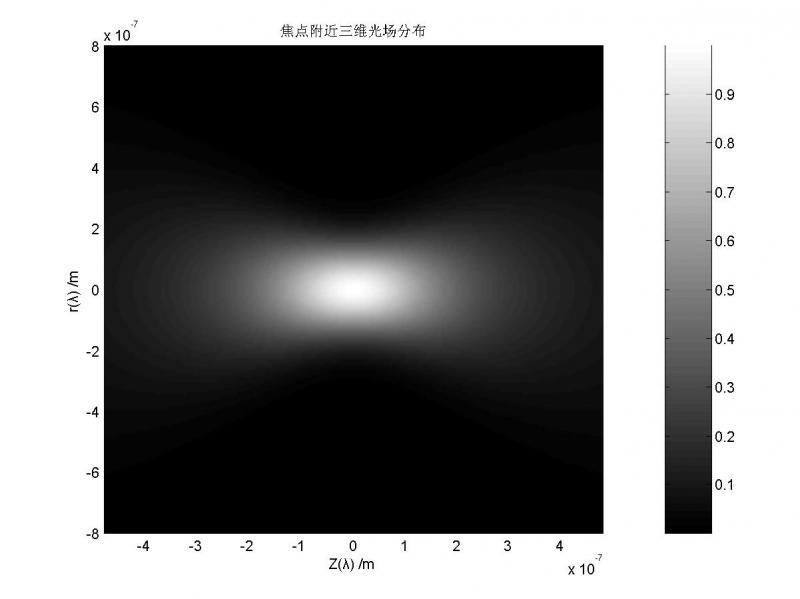

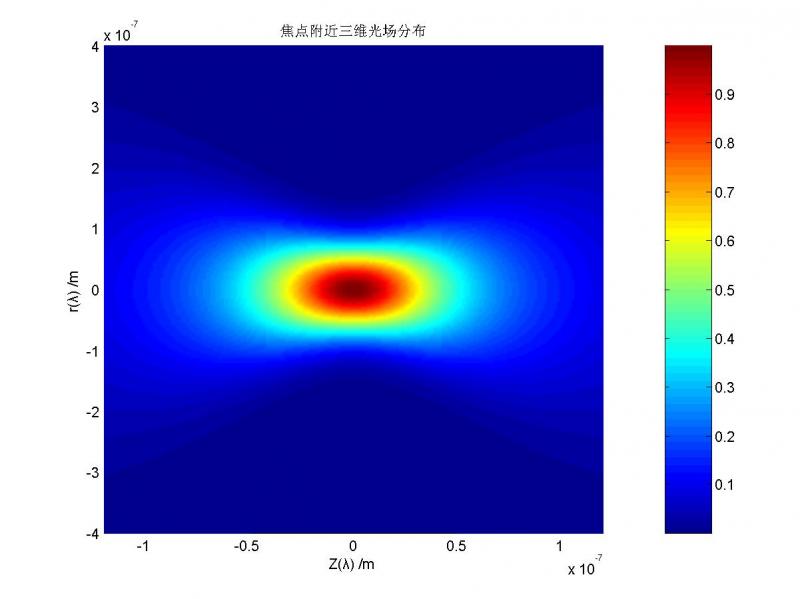

3、高斯光束在传播过程中，焦点处的三维光强分布
clear all
w0=200e-9;            %高斯光束的光腰半径
wavelength=780e-9;          %高斯光束的光波长
ZR=pi*w0^2/wavelength;        %高斯光束的瑞利长度
L=3*ZR;                      %高斯光束的传输范围
…………
…………
…………




[ Last edited by zhaoyuan0426 on 2012-8-17 at 08:59 ]
