应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 分子模拟 » MS » 求教Mn的晶格结构，MS的metals文件夹里没有
南方科技大学公共卫生及应急管理学院2025级博士研究生招生报考通知
121/2返回列表12下一页
查看: 2567  |  回复: 11
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

conperint

金虫 (正式写手)

[求助] 求教Mn的晶格结构，MS的metals文件夹里没有

1、我用MS导入metals—pure metals文件夹里的文件，里面没有Mn的，像Fe、Ni、Pd、Pt这些我都成功导入了（alpha-Fe的是体心立方，其他三个是面心立方），请问Mn的晶格结构是怎样的？？？？？
2、MS-metails文件夹里面有Co的，但是它的晶格晶格不是一个立方的，120度倾斜角，我想算一下纯Co原子体系的能量，该怎么建POSCAR呢？？？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-08-14 19:11:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

舞昂琦VoVo

木虫 (小有名气)
★ ★
chaizhm: 金币+2, 谢谢~ 2012-08-15 14:42:11
引用回帖:
2楼: Originally posted by conperint at 2012-08-14 19:13:21
自己先顶一个，求大神指教。由于我是新虫，金币本来就少（个位数），所以本帖只放了一个金币，还请见谅！

Mn的晶格结构比较复杂，很多同素异形体，我给你截了个图。你在MS里确定空间群和晶格常数自己build crystal就好啦。
赞一下(2人) 回复此楼
我不想停止
3楼2012-08-15 08:44:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

conperint

金虫 (正式写手)
自己先顶一个，求大神指教。由于我是新虫，金币本来就少（个位数），所以本帖只放了一个金币，还请见谅！
赞一下 回复此楼
2楼2012-08-14 19:13:21
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

舞昂琦VoVo

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
2楼: Originally posted by conperint at 2012-08-14 19:13:21
自己先顶一个，求大神指教。由于我是新虫，金币本来就少（个位数），所以本帖只放了一个金币，还请见谅！

Mn的晶格结构比较复杂，很多同素异形体，我给你截了个图。你在MS里确定空间群和晶格常数自己build crystal就好啦。
赞一下 回复此楼
我不想停止
4楼2012-08-15 08:46:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

conperint

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 舞昂琦VoVo at 2012-08-15 08:44:22

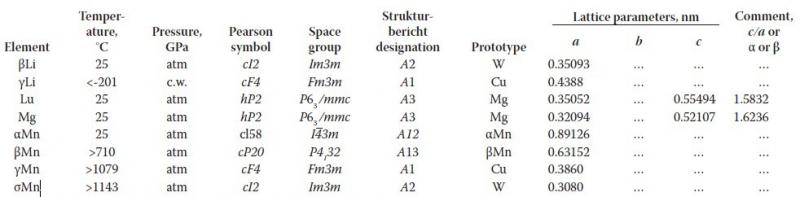

Mn的晶格结构比较复杂，很多同素异形体，我给你截了个图。你在MS里确定空间群和晶格常数自己build crystal就好啦。
9f/0b/1075737_1344991301_790.jpg
...

首先非常感谢你的回答
照你截的这个图来看，我应该用alpha-Mn了（温度在300摄氏度以下）。我是本科生，对MS的运用不熟，对群的了解也很浅，求教在MS里如何去建这样一个晶格啊。。。。。

另外，Co的呢？？？
赞一下 回复此楼
5楼2012-08-15 22:14:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

舞昂琦VoVo

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
conperint: 金币+1, ★★★★★最佳答案, 已经提供很大帮助了，虽然问题现在还没有解决，先把金币给你再说，多谢 2012-08-16 13:03:05
chaizhm: 金币+3, 谢谢~ 2012-08-16 19:38:56
引用回帖:
5楼: Originally posted by conperint at 2012-08-15 22:14:00
首先非常感谢你的回答
照你截的这个图来看，我应该用alpha-Mn了（温度在300摄氏度以下）。我是本科生，对MS的运用不熟，对群的了解也很浅，求教在MS里如何去建这样一个晶格啊。。。。。

另外，Co的呢？ ...

现在大几啊，在准备毕设or科技创新？
1.在3D图形文件界面下，点击Build 》Build crystal，在弹出的Build Crystal对话框中的Space Group标签，Enter group中输入点群名字，此处是217号；在Lattice Parameters标签中修改晶格参数即可。
2.点击Build 》Add atoms，弹出的对话框中点Atoms标签，修改Element，选择需要的原子；然后在a：b：c：后面的小框中输入你有的坐标，其他默认。坐标的话，我帮你查了一下，依次是[0.09081   0.09081   0.28276]    [0.35776   0.35776   0.03543]    [0.31836   0.31836   0.31836]    [0.00000   0.00000   0.00000]。你依次输入这四套坐标就好。 如果觉得不好看可以再rebuild一下。
赞一下 回复此楼
我不想停止
6楼2012-08-16 08:51:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

conperint

金虫 (正式写手)
引用回帖:
6楼: Originally posted by 舞昂琦VoVo at 2012-08-16 08:51:16
现在大几啊，在准备毕设or科技创新？
1.在3D图形文件界面下，点击Build 》Build crystal，在弹出的Build Crystal对话框中的Space Group标签，Enter group中输入点群名字，此处是217号；在Lattice Parameters标签中 ...

非常感谢，终于弄成功了

我开学大四了，跟着导师做了一个课题项目，计算已经完成了，正在尝试写自己的处子论文，我勒个去，写论文好头疼啊
赞一下 回复此楼
7楼2012-08-16 13:46:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

conperint

金虫 (正式写手)
引用回帖:
6楼: Originally posted by 舞昂琦VoVo at 2012-08-16 08:51:16
现在大几啊，在准备毕设or科技创新？
1.在3D图形文件界面下，点击Build 》Build crystal，在弹出的Build Crystal对话框中的Space Group标签，Enter group中输入点群名字，此处是217号；在Lattice Parameters标签中 ...

成功了，但是仍然有一个问题，晶格参数该选多大呢？？我选的是默认的10埃，里面有55个原子，我还试了一下5埃，里面也是55个原子，也就是说Mn原子之间的距离不一样。但是真实情况下Mn原子之间距离应该是一定的，这个晶格参数应该选多大？？？？？这对Mn原子体系的能量应该是有影响的吧
赞一下 回复此楼
8楼2012-08-16 13:53:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

conperint

金虫 (正式写手)
我现在做的这个课题研究是这样的：想要利用Mn原子作为金属催化剂，去切割碳纳米管，现在想计算金属原子和碳纳米管的结合能，自然要先计算一下Mn原子体系单独的能量，这里只需要一个Mn原子即可。我个人的想法是这样的：找出Mn原子的原胞，计算能量，然后除以原胞原子数，就是一个Mn原子的能量。不知道这样的想法合不合理，还请大神指教！！！
赞一下 回复此楼
9楼2012-08-16 14:04:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

舞昂琦VoVo

木虫 (小有名气)
引用回帖:
8楼: Originally posted by conperint at 2012-08-16 13:53:41
成功了，但是仍然有一个问题，晶格参数该选多大呢？？我选的是默认的10埃，里面有55个原子，我还试了一下5埃，里面也是55个原子，也就是说Mn原子之间的距离不一样。但是真实情况下Mn原子之间距离应该是一定的，这个 ...

给你截的图里面有lattice parameter，也就是晶格常数。如果你要计算体系能量的话，还要再进一步优化一下。慢慢摸索就是。
赞一下 回复此楼
我不想停止
10楼2012-08-16 14:58:28
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 conperint 的主题更新
121/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
