[求助] 挥金求助 锂离子电池三电极体系的模拟图和实物图

各位大侠高手，本人急求锂离子电池三电极体系的模拟图和实物图。自己想做个三电极体系电池来测相关测试，希望大家赐教，不胜感激
回复此楼

» 收录本帖的淘帖专辑推荐

测试等 材料测试 电池学习 锂离子电池三电极

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-13 20:36:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
seagrove: 金币+2, ECEPI+1, 之前看岔了，不好意思，授予epi 2012-08-14 10:01:31
shuhongbo: 金币+15, ★★★很有帮助, 三电极装置图4 可能更容易做，但是有两个问题想请问哈上楼的高手电池小兵：（1）扣式电池做完后是否要封口机封口后测试，还是直接用蜡等封口？（2）那个中间连接参比电极的线难搞定，因为这跟线跟电池壳接触的地方要绝缘，要不然会短路。要求这个线既绝缘同时也要足够细小才能从电池壳缝隙边缘出来吧，什么线才能满足？谢谢！ 2012-08-14 16:28:33
给你几个参考的图吧。
希望对你能有所帮助~~

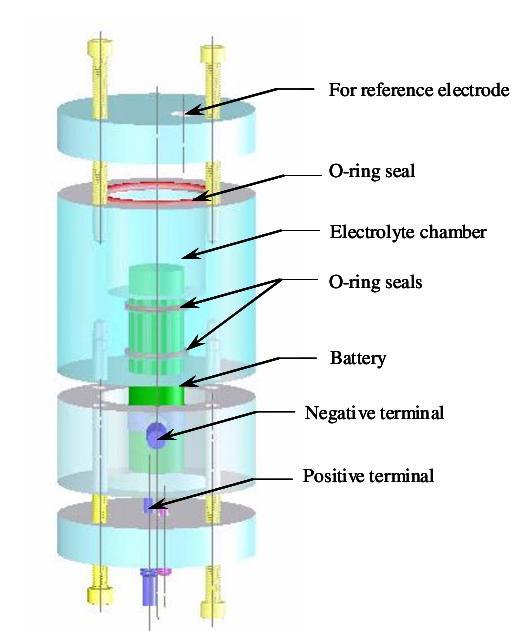

三电极装置图1



三电极装置图2

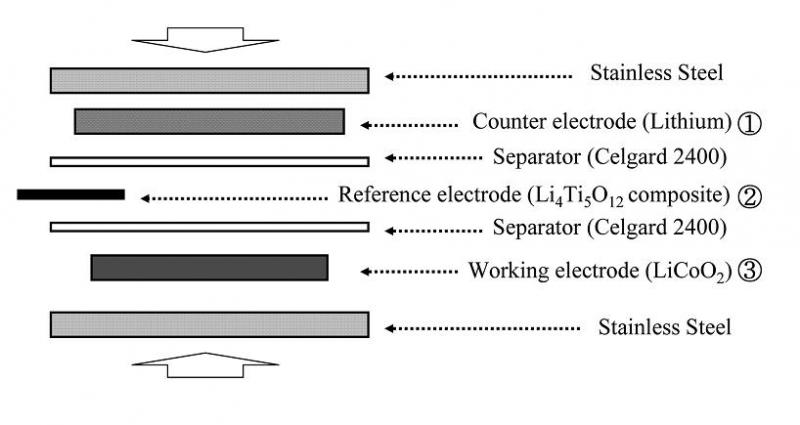

三电极装置图3



三电极装置图4
赞一下(1人) 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
5楼2012-08-14 09:53:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

fluoro

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
百度下合肥科晶，这个公司有三电极的电池，然后有个视频简介，那个比较直观
赞一下(1人) 回复此楼
9楼2012-08-14 13:13:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lr-dream

铁虫 (正式写手)
楼主 你的三电极体系研究的如何？能否给小妹指点指点啊
赞一下(1人) 回复此楼
20楼2013-11-06 18:58:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
参比的模拟图好看,也好画,真实图也看不清楚,现场解剖电池才好
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
2楼2012-08-13 23:10:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuhongbo

金虫 (小有名气)

科研者
引用回帖:
2楼: Originally posted by langzhizhou at 2012-08-13 23:10:53
参比的模拟图好看,也好画,真实图也看不清楚,现场解剖电池才好

可以照个相发过来
赞一下 回复此楼
3楼2012-08-13 23:13:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
shuhongbo: 金币+10, ★有帮助, 实际中电池分析实验，要测试EIS或GITT，扣式电池是怎么样的实物图和模拟图 2012-08-14 08:25:48
shuhongbo: 金币+5, ★有帮助, 实际电池分析实验，扣式电池2032的可以组装三电极体系不 2012-08-14 16:30:31
引用回帖:
2楼: Originally posted by langzhizhou at 2012-08-13 23:10:53
参比的模拟图好看,也好画,真实图也看不清楚,现场解剖电池才好

三电极分好几种:
你是理论研究实验,还是实际中电池分析实验?


什么电池:扣式\053450\大电池
软包\钢壳......

看你的具体情况

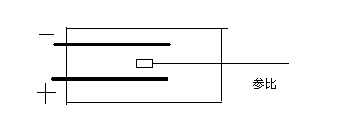

05三电极
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
4楼2012-08-13 23:28:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

你的锂离子电池什么类型的？
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
6楼2012-08-14 09:54:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wodden

木虫 (正式写手)
引用回帖:
5楼: Originally posted by 电池小兵 at 2012-08-14 09:53:37
给你几个参考的图吧。
希望对你能有所帮助~~
72/c9/1881862_1344909133_734.jpg
三电极装置图1
3f/49/1881862_1344909146_673.jpg
三电极装置图2
ac/8f/1881862_1344909162_370.jpg
三电极装置图3
71/d3/1881862_1 ...

用金属Li 或者 LTO 做参比电极 没区别吧？
赞一下 回复此楼
既然选择了远方，就不顾风雨兼程。。。
7楼2012-08-14 10:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by wodden at 2012-08-14 10:16:29
用金属Li 或者 LTO 做参比电极 没区别吧？...

有一定的区别~~

1、参考电位不一样
2、Li比较活泼，LTO比较稳定
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
8楼2012-08-14 10:59:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuhongbo

金虫 (小有名气)

科研者
引用回帖:
5楼: Originally posted by 电池小兵 at 2012-08-14 09:53:37
给你几个参考的图吧。
希望对你能有所帮助~~
72/c9/1881862_1344909133_734.jpg
三电极装置图1
3f/49/1881862_1344909146_673.jpg
三电极装置图2
ac/8f/1881862_1344909162_370.jpg
三电极装置图3
71/d3/1881862_1 ...

三电极装置图4  可能更容易做，但是有两个问题想请问哈上楼的高手电池小兵：（1）扣式电池做完后是否要封口机封口后测试，还是直接用蜡等封口？（2）那个中间连接参比电极的线难搞定，因为这跟线跟电池壳接触的地方要绝缘，要不然会短路。要求这个线既绝缘同时也要足够细小才能从电池壳缝隙边缘出来吧，什么线才能满足？谢谢！
赞一下 回复此楼
10楼2012-08-14 16:27:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
