[求助] 求教-透射电镜衍射图谱

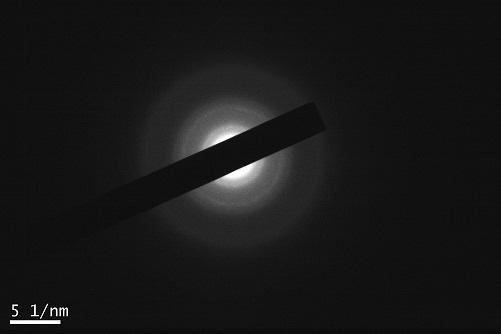

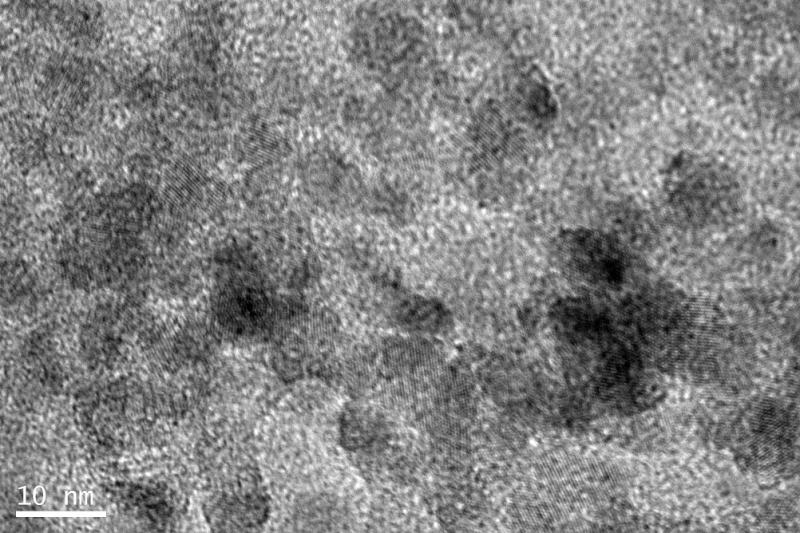

下面是我的透射电镜图谱，我只知道是多晶可是其他分析都不懂，求教希望能够更加全面详细分析我的图谱。





[ Last edited by lianyingzxj on 2012-8-13 at 10:26 ]
回复此楼

» 收录本帖的淘帖专辑推荐

水热合成稀土掺杂ＹＡＧ发光材料专题

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-13 10:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
多晶，然后由倒易空间标出各个环对应晶面，定性分析

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
2楼2012-08-13 10:35:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianyingzxj

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by pzypdl at 2012-08-13 10:35:20
多晶，然后由倒易空间标出各个环对应晶面，定性分析

我也知道是多晶，可我不会用倒易空间标定对应的晶面。可不可以给我讲一下。
赞一下 回复此楼
3楼2012-08-13 10:53:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★
lianyingzxj: 金币+2, ★★★很有帮助 2012-08-13 16:30:54
lianyingzxj: 金币+1, ★★★很有帮助 2012-08-13 16:58:00
引用回帖:
3楼: Originally posted by lianyingzxj at 2012-08-13 10:53:52
我也知道是多晶，可我不会用倒易空间标定对应的晶面。可不可以给我讲一下。...

下个软件e-ruler，可以准确算距离，图上标尺为（5／nm)，对应算出环距d，注意是距离的倒数，反一下就行了

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
4楼2012-08-13 12:49:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianyingzxj

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by pzypdl at 2012-08-13 12:49:49
下个软件e-ruler，可以准确算距离，图上标尺为（5／nm)，对应算出环距d，注意是距离的倒数，反一下就行了
...

标尺我不太懂，是表示1纳米的倒数吗？测量的长度与它作参比转化为纳米吗？算出环距，如何确定晶面，参考文献还是有专门的参考资料？谢谢啦
赞一下 回复此楼
5楼2012-08-13 16:57:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主
引用回帖:
5楼: Originally posted by lianyingzxj at 2012-08-13 16:57:51
标尺我不太懂，是表示1纳米的倒数吗？测量的长度与它作参比转化为纳米吗？算出环距，如何确定晶面，参考文献还是有专门的参考资料？谢谢啦...

是啊，是纳米的倒数，前面不是有个五，就是（5／nm)，根据XRD各个晶面的D值确定晶面！
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
6楼2012-08-13 21:38:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianyingzxj

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by pzypdl at 2012-08-13 21:38:00
是啊，是纳米的倒数，前面不是有个五，就是（5／nm)，根据XRD各个晶面的D值确定晶面！...

我不懂如何根据D值确定晶面。即使测量也是有误差的数值上还是有一定出入。
赞一下 回复此楼
7楼2012-08-14 17:40:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鹰羽龙

木虫 (著名写手)
引用回帖:
7楼: Originally posted by lianyingzxj at 2012-08-14 17:40:50
我不懂如何根据D值确定晶面。即使测量也是有误差的数值上还是有一定出入。...

什么晶型？晶体面间距公式不知道？
赞一下 回复此楼
8楼2012-08-14 19:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主
引用回帖:
7楼: Originally posted by lianyingzxj at 2012-08-14 17:40:50
我不懂如何根据D值确定晶面。即使测量也是有误差的数值上还是有一定出入。...

JADE软件里有，找到对应的标准卡片就行了，是有误差这是肯定的

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
9楼2012-08-15 07:45:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianyingzxj

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by pzypdl at 2012-08-15 07:45:36
JADE软件里有，找到对应的标准卡片就行了，是有误差这是肯定的
...

好的，我找找，谢谢你。
赞一下 回复此楼
10楼2012-08-15 08:53:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
