| 查看: 6742 | 回复: 20 | |||||||||||||
| 本帖产生 2 个 ECEPI ，点击这里进行查看 | |||||||||||||
jiangying163168金虫 (正式写手)
|
[求助]
电池极化大对锂离子电池相应的电化学性能会带来哪些影响？
|
||||||||||||
| 磷酸铁锂锂离子电池极化大的话，会对它的EIS、CV、充放电性能带来哪些影响？而极化产生的原因有哪些，怎么去消除这些极化所带来的不好的影响？本人愚钝，求大侠们解释。 |
回复此楼» 收录本帖的淘帖专辑推荐
 电化学-电池材料 | 锂电-电化学 | 聚合物锂离子电池正极材料 | 锂电相关资料 |
| 锂电资源 | 电化学 | 锂离子电池 | 电池相关 |
| ate's research | 淘帖 | 电池极化 |
» 猜你喜欢
意大利博洛尼亚大学招聘研究助理2名（2D材料/锂离子与钠离子电池方向）
已经有1人回复
-
关于碳量子点抗菌的研究
已经有15人回复
-
物理化学论文润色/翻译怎么收费?
已经有156人回复
-
南大化学调剂
已经有11人回复
-
硫酸钠溶液浓度与密度曲线
已经有0人回复
-
0703调剂
已经有2人回复
-
1
已经有18人回复
-
0703 调剂
已经有4人回复
-
招收
已经有0人回复
-
西南某211招硕士、博士
已经有15人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 不同尖晶石相对电学性能的影响
已经有4人回复
- 今年电化学会议有几个啊，在哪里举办
已经有13人回复
- 锂离子电池发展历程，基本参数，实用化标准及参数
已经有26人回复
- 锂电 CV 与 EIS疑问
已经有8人回复
- 锂离子电池长时间放电，性能下降的最主要原因是什么呢？给电极材料加了微量的铝，
已经有3人回复
- 锂离子半电池--硅碳负极化成问题
已经有3人回复
- 电池充放电倍率问题
已经有8人回复
- 小极化子与大极化子的区别
已经有9人回复
- 进行锂离子电池电化学性能测试时，如何将扣式电池与电化学工作站的电极夹连接在一起？
已经有6人回复
- 锂离子电池首次放电容量问题
已经有12人回复
- 锂离子电池分类
已经有4人回复
- 电化学基础课成有哪些？
已经有4人回复
- 开路电势是如何产生的？
已经有15人回复
- 化学所的锂硫电池新突破
已经有17人回复
- 锂电池中的极化问题
已经有4人回复
- 锂的化学性质有多活泼？
已经有5人回复
- 燃料电池性能极化曲线中有上升的点
已经有5人回复
- 锂离子导体有哪些？
已经有3人回复
电池小兵
铁杆木虫 (著名写手)
- ECEPI: 62
- 应助: 445 (硕士)
- 贵宾: 0.671
- 金币: 7604.9
- 散金: 100
- 红花: 64
- 帖子: 1021
- 在线: 286.6小时
- 虫号: 1881862
- 注册: 2012-07-06
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
seagrove: 回帖置顶 2012-08-07 20:58:35
seagrove: 金币+5, ECEPI+1, 应助积极，仔细 2012-08-07 20:58:54
jiangying163168: 金币+20 2012-08-08 12:39:30
感谢参与，应助指数 +1
seagrove: 回帖置顶 2012-08-07 20:58:35
seagrove: 金币+5, ECEPI+1, 应助积极，仔细 2012-08-07 20:58:54
jiangying163168: 金币+20 2012-08-08 12:39:30
|

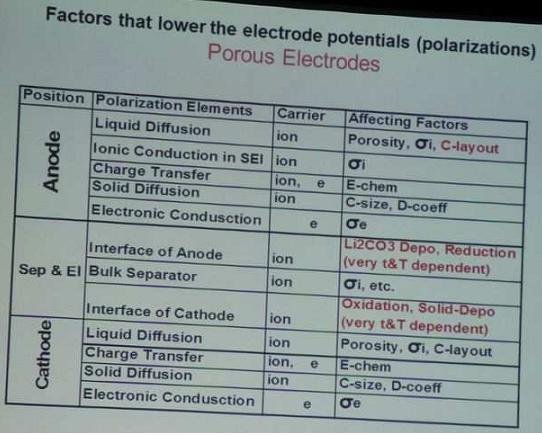

1、首先讲一下电池的极化概念 当电极上无电流通过时，电极处于平衡状态，与之相对应的电势是电极的可逆电势，当有一定的电流通过时，其电势值会偏离可逆电势值，一般电流越大，偏离也越大。在有电流通过电极时，电极电势偏离平衡状态时可逆值的现象称为电极极化。 电池的极化是指有一定电流通过时，电池的电压偏离平衡态时的开路电压的现象，一般包括正、负极、电解液、极耳、电池结构的接触等的造成的电池极化。 2、电池极化的分类 通常可将锂离子电池极化分为欧姆极化、电化学极化和浓差极化三类。 (1)欧姆极化 顾名思义，有锂离子电池的欧姆内阻引起的极化，叫欧姆极化，也成电阻极化。电池的欧姆内阻(R)由电极材料、电解液、隔膜电阻及各部分零件的接触电阻组成（有些解释还把膜电阻也算上），通过一定的电流时，其极化电势可以计算，E=IR(欧)。 (2)电化学极化 指由于正、负极上电化学反应速度小于电子运动速度而造成的极化。 (3)浓差极化 指由于参与反应的锂离子扩散速度小于电化学反应速度而造成的极化。 3、对EIS、CV、充放电等结果的影响 (1)EIS 欧姆极化大（本质是欧姆内阻大），电池的EIS的Nyquist图与实轴的交点值会大。 电化学极化大，EIS表现为RCT大，也就是半圆弧直径会大。 浓差极化大，在EIS结果表现出就是低频的直线阻抗值较大，其W系数值也不一样。 (2)CV 欧姆内阻在测CV时可用去除欧姆降的功能消除，因此不会影响CV结果。但是极化大的体系，如果扫速较大，其氧化还原电位会发生一定的偏离，表现为氧化还原峰电位差增大。当然，这可以通过控制扫速来消除影响，扫速越低越好。 (3)充放电，本质就是恒电流技术 一定的充放电倍率条件下，电池极化大，电池容量就会下降。 4、产生极化的原因 产生极化的原因请见附件中的图1。 要完全消除极化极化是不可能的，只能是在选择材料、设计和制作电池时尽可能去减小电池的极化。 上述内容部分参照了liuhailu08，sanren以前发表的帖子，特此感谢。 并希望小兵的回帖对你有所帮助。 祝科研顺利~  图1 电池极化影响因素 |
» 本帖已获得的红花（最新10朵）
wuqi1413
2楼2012-08-07 11:27:18
langzhizhou
版主 (职业作家)
- ECEPI: 13
- 应助: 1072 (博后)
- 贵宾: 1.631
- 金币: 32033.8
- 散金: 6372
- 红花: 305
- 帖子: 3172
- 在线: 409.1小时
- 虫号: 507377
- 注册: 2008-02-19
- 性别: GG
- 专业: 电化学
- 管辖: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jiangying163168: 金币+10 2012-08-09 21:19:18
seagrove: 金币+5, ECEPI+1, 应助积极，奖励 2012-08-17 23:31:24
感谢参与，应助指数 +1
jiangying163168: 金币+10 2012-08-09 21:19:18
seagrove: 金币+5, ECEPI+1, 应助积极，奖励 2012-08-17 23:31:24
|
所谓的添加剂就是你配料中，除了活性材料之外的其他物料，包括导电剂＼粘结剂等等；计算纯ＬＦＰ的比容量，往往要扣除这些东西的影响； 文献上进行充放电时，是已经有了该材料的具体容量数据，只做一次实验肯定不能拿发文章的，理论容量就是170，这个大家都知道； 当活性材料和添加剂一起考虑的时候，就是正极片称量出来的，扣除铝箔后的重量； 这是你在设计商业电池的时候要考虑的情况，因为它计算的比容量肯定比只考虑LFP低，不好发文章，但有实际意义 |
14楼2012-08-09 20:13:41
langzhizhou
版主 (职业作家)
- ECEPI: 13
- 应助: 1072 (博后)
- 贵宾: 1.631
- 金币: 32033.8
- 散金: 6372
- 红花: 305
- 帖子: 3172
- 在线: 409.1小时
- 虫号: 507377
- 注册: 2008-02-19
- 性别: GG
- 专业: 电化学
- 管辖: 电化学
|
嗯，首先，LFP用理论容量170mAh肯定不对，但你用100又是怎么的出来的？这个数据如果是拍脑袋的出来的，肯定也不合适； 大部分文献用140是合理的，在提出添加剂的情况下；如果和导电剂，粘结剂什么的一起考虑的话，大约120--130的样子； 我们在来说你的0.2C充放电问题： 根据你提供的数据，我们假定扣式电池容量是120，而你按照100计算的话，0.2C容量为20，需要充放电20*6=120，也就是需要6个小时；由此产生了你的问题，0.2C充电时间大于5小时： 这里要和你说抱歉了，前面提到认为你的电池极化大的原因是假定测量的1C容量是100，由此计算0.2C需要的电流是20，但是实际上0.2C充放电进行了6或者7个小时；依次为前提，才能判断你的电池极化很大，即1C容量和0.2C容量相差很大。 我不知道你额定1C容量是你自己估算的，这点是我的失误。。。 重现调整数据，极化大的判断不准确。 |
8楼2012-08-09 00:35:13
jiangying163168
金虫 (正式写手)
- 应助: 5 (幼儿园)
- 金币: 3031.9
- 散金: 283
- 红花: 2
- 帖子: 527
- 在线: 526小时
- 虫号: 463651
- 注册: 2007-11-20
- 专业: 能源化工
4楼2012-08-08 12:42:44
电池小兵
铁杆木虫 (著名写手)
- ECEPI: 62
- 应助: 445 (硕士)
- 贵宾: 0.671
- 金币: 7604.9
- 散金: 100
- 红花: 64
- 帖子: 1021
- 在线: 286.6小时
- 虫号: 1881862
- 注册: 2012-07-06
- 性别: GG
- 专业: 电化学
5楼2012-08-08 13:21:45
mlanqiang
木虫之王 (文学泰斗)
蓝博士
- 应助: 3409 (副教授)
- 金币: 55278.8
- 散金: 5498
- 红花: 62
- 帖子: 73916
- 在线: 730.8小时
- 虫号: 302202
- 注册: 2006-12-02
- 性别: GG
- 专业: 胶体与界面化学
3楼2012-08-07 12:20:01
jiangying163168
金虫 (正式写手)
- 应助: 5 (幼儿园)
- 金币: 3031.9
- 散金: 283
- 红花: 2
- 帖子: 527
- 在线: 526小时
- 虫号: 463651
- 注册: 2007-11-20
- 专业: 能源化工
6楼2012-08-08 21:09:39
电池小兵
铁杆木虫 (著名写手)
- ECEPI: 62
- 应助: 445 (硕士)
- 贵宾: 0.671
- 金币: 7604.9
- 散金: 100
- 红花: 64
- 帖子: 1021
- 在线: 286.6小时
- 虫号: 1881862
- 注册: 2012-07-06
- 性别: GG
- 专业: 电化学
7楼2012-08-08 22:27:58
langzhizhou
版主 (职业作家)
- ECEPI: 13
- 应助: 1072 (博后)
- 贵宾: 1.631
- 金币: 32033.8
- 散金: 6372
- 红花: 305
- 帖子: 3172
- 在线: 409.1小时
- 虫号: 507377
- 注册: 2008-02-19
- 性别: GG
- 专业: 电化学
- 管辖: 电化学
9楼2012-08-09 00:37:57
jiangying163168
金虫 (正式写手)
- 应助: 5 (幼儿园)
- 金币: 3031.9
- 散金: 283
- 红花: 2
- 帖子: 527
- 在线: 526小时
- 虫号: 463651
- 注册: 2007-11-20
- 专业: 能源化工
10楼2012-08-09 12:36:20
