[求助]
电化学阻抗谱分析
|
|

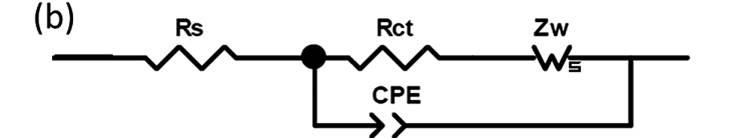

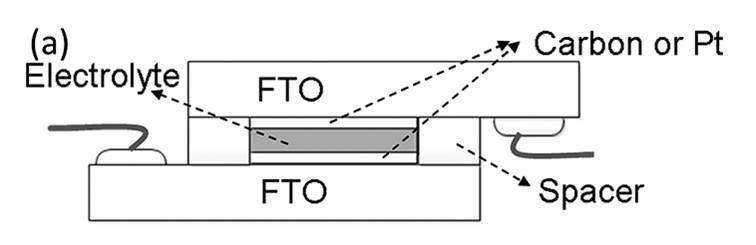

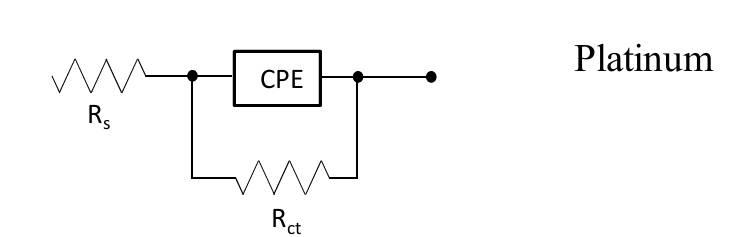

我测的敏化电池对电极的EIS，结构如下图(a)： 下图是文献中较多采用的等效电路(b)： 文献中测得EIS通常为两个半圆，或者一个半圆一条直线。分析等效电路时把前面半圆对应Rct和C, 后面半圆或者直线对应Zw，进行模拟。可是我用传统用的Pt对电极测出来只有一个半圆，这种情况下等效电路按说应该如最后一个图： 我自己制备的硫化物材料一部分似乎也只有一个半圆，但有几个样品能看出像两个半圆。在两个半圆的情况下，按说应按图（b）的等效电路模拟。我想问一下，在同样的电解质,同样的测试条件下，仅对电极不同, 会不会使它的等效电路不同？我用图（b）模拟硫化物对电极，用最后一张图的等效电路模拟Pt对电极可以吗？    [ Last edited by 黑太狼 on 2012-7-31 at 18:05 ] |
回复此楼» 猜你喜欢
华中农业大学植物科学技术学院李国田老师课题组劳动聘用制科研助理招聘公告
已经有20人回复
-
endnote官网打不开
已经有4人回复
-
物理化学论文润色/翻译怎么收费?
已经有58人回复
-
推荐一款思路新颖的论文写作工具Flowing
已经有0人回复
-
醋酸盐体系溶胶凝胶法合成富锂锰基正极
已经有1人回复
-
牛磺酸钠
已经有1人回复
-
Renlab@monash全奖博士机会，最后三天！
已经有0人回复
-
今年面上没有消息，想来是没了，散个金攒攒人品，为明年祈福
已经有63人回复
-
合肥工业大学854仪器技术综合专业课考研
已经有0人回复
-
27年电化学博士毕业，想找海外QS前50的高校读博后求推荐
已经有1人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助电化学阻抗谱分析，急急急
已经有4人回复
- 交流阻抗图谱的分析
已经有15人回复
- 半导体电化学阻抗图谱分析
已经有25人回复
- 电化学阻抗谱的分析，请高手指教，万分感谢！！
已经有32人回复
- 电化学阻抗EIS分析
已经有55人回复
- 电化学阻抗谱在材料腐蚀研究中，对材料的导电性要求
已经有3人回复
- 关于电化学阻抗谱图的问题
已经有4人回复
- 【求助】电化学阻抗谱解读
已经有9人回复
- 【讨论】电化学阻抗谱分析腐蚀
已经有7人回复
- 【交流】转：对电化学阻抗谱的一些认识
已经有100人回复
- 【求助】请教高手有关电化学阻抗谱问题-金币酬谢
已经有17人回复
Jackcd12
至尊木虫 (知名作家)
- ECEPI: 13
- 应助: 2150 (讲师)
- 金币: 13789.5
- 红花: 366
- 帖子: 7661
- 在线: 2172小时
- 虫号: 1865159
- 注册: 2012-06-20
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
黑太狼: 金币+12, 谢谢解答 2012-08-06 10:17:26
感谢参与，应助指数 +1
黑太狼: 金币+12, 谢谢解答 2012-08-06 10:17:26
|
你的理解基本正确。 第一和第二个等效电路的差别就是一个扩散电阻。如果电极表面的反应太快，反应物供应不及时或产物不能及时排走，这时就会出现传质问题，即在阻抗谱上出现扩散电阻（圆弧接一直线段）。你的实测阻抗谱中没有直线段，说明在你测试条件下电极反应不存在传质的影响。选择等效电路时，可以不考虑W。 其实，两种模型你都可以试，最后，看哪一个模型拟合后的误差最小。 文献数据仅供参考，在保证测试条件无误的情况下，以自己的数据为准，因为即使你按文献的条件做，由于材料和制作工艺的差异，也会导致你的结果无文献值不完全一致。不过，一般地，大致趋势应该是一致的。 |
2楼2012-07-31 19:40:26
|
