应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 磷酸铁锂电阻大怎么办？
141/2返回列表12下一页
查看: 1923  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lijing0409

木虫 (正式写手)

[求助] 磷酸铁锂电阻大怎么办？

最近做了几批磷酸铁锂电池，第一次以0.1C充放电时电阻比较大（即充电平台很高，放电平台很低），以后每个循环平台都降低些，请问这是怎么回事（有附图）
？有的是第一个循环充电平台很高，放电平台很低，第二个循环基本上就恢复正常的充放电平台了，请问这是什么原因造成的？

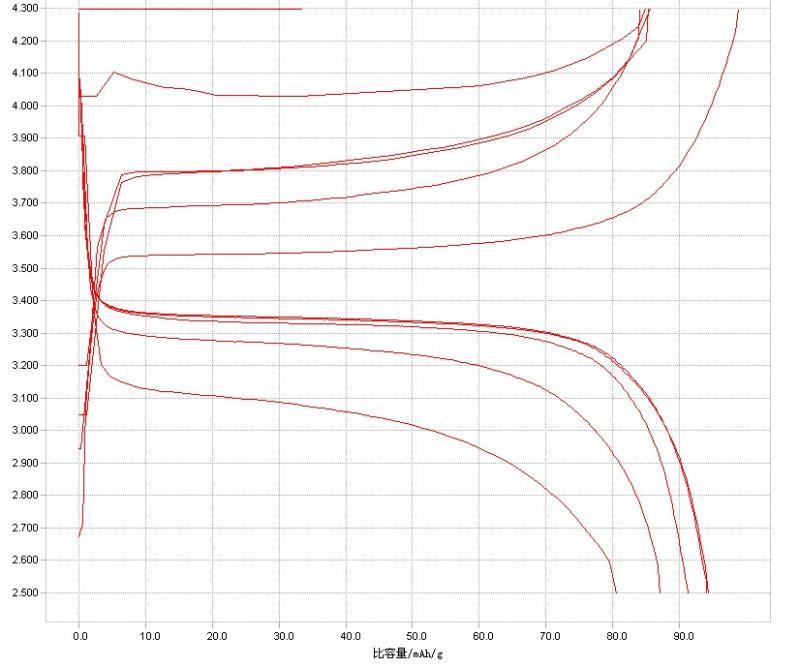

充电平台从上往下依次为第1、2、3、4、5个循环，放电平台从下往上依次为1、2、3、4、5个循环
回复此楼

» 猜你喜欢
1楼 2012-07-24 11:44:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毅志

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
lijing0409: 金币+1, ★有帮助 2012-07-25 09:01:28
seagrove: 金币+3, 鼓励新虫多多应助交流 2012-07-26 22:25:44
这种现象的原因可能有：
1.活性材料本身的扩散能力特征，能逐步好转就可以不用理会
2.电池组装时的差异：极片本身的质量、隔膜的位置与贴合性、电解液的量等
3.浆料中各添加剂的配比是否妥当，尤其是导电剂的质量怎样
4.初次充放电时电池内温度较低，相对电阻偏大
赞一下 回复此楼
2楼2012-07-24 12:02:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

VIQY

铁杆木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 感谢应助交流 2012-07-26 22:26:15
首先，磷酸铁锂本身内阻就比较大。
不过从楼主的放电曲线看，确实有点低。
从工艺上讲，也就想想导电剂能否加高，电解液是否合适。
其实最本质的应该是材料本身。
用一些颗粒小的会好些。
赞一下 回复此楼
3楼2012-07-24 13:42:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijing0409

木虫 (正式写手)
引用回帖:
2楼: Originally posted by 毅志 at 2012-07-24 12:02:18
这种现象的原因可能有：
1.活性材料本身的扩散能力特征，能逐步好转就可以不用理会
2.电池组装时的差异：极片本身的质量、隔膜的位置与贴合性、电解液的量等
3.浆料中各添加剂的配比是否妥当，尤其是导电剂的质量 ...

浆料中LiFePO4：SP：PVDF=80:15:5，以前也是这个比例，做的都没有出现这种现象。首次放电一般都是上午从手套箱中取出，然后开始测试的，温度的差异不会造成内阻差别这么大吧！？
赞一下 回复此楼
4楼2012-07-24 15:03:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijing0409

木虫 (正式写手)
引用回帖:
3楼: Originally posted by VIQY at 2012-07-24 13:42:16
首先，磷酸铁锂本身内阻就比较大。
不过从楼主的放电曲线看，确实有点低。
从工艺上讲，也就想想导电剂能否加高，电解液是否合适。
其实最本质的应该是材料本身。
用一些颗粒小的会好些。

我用的比例是LiFePO4：SP：PVDF =80:15:5.电解液我们总共是滴5滴（即滴正极壳上一滴，然后放正极片，再滴两滴，再放隔膜，再滴两滴，然后是锂片泡沫镍）。我们做的材料的颗粒本身就很小了，属于纳米级别的
赞一下 回复此楼
5楼2012-07-24 15:10:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

VIQY

铁杆木虫 (正式写手)
你的每次循环后是否有测电阻，确认是电阻影响的吗？
赞一下 回复此楼
6楼2012-07-24 17:29:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijing0409

木虫 (正式写手)
引用回帖:
6楼: Originally posted by VIQY at 2012-07-24 17:29:45
你的每次循环后是否有测电阻，确认是电阻影响的吗？

这个倒是没有测，这个要不是电阻的影响的话还可能是什么影响的？有点想不明白，希望高手指导
赞一下 回复此楼
7楼2012-07-24 18:36:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijing0409

木虫 (正式写手)
引用回帖:
2楼: Originally posted by 毅志 at 2012-07-24 12:02:18
这种现象的原因可能有：
1.活性材料本身的扩散能力特征，能逐步好转就可以不用理会
2.电池组装时的差异：极片本身的质量、隔膜的位置与贴合性、电解液的量等
3.浆料中各添加剂的配比是否妥当，尤其是导电剂的质量 ...

冒昧问一句，那个“初次充放电电池内温度较低，相对电阻偏大”能不能具体解释一下，是初次充放电和以后几次循环相比温度偏低吗？
赞一下 回复此楼
8楼2012-07-24 18:43:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毅志

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by lijing0409 at 2012-07-24 18:43:59
冒昧问一句，那个“初次充放电电池内温度较低，相对电阻偏大”能不能具体解释一下，是初次充放电和以后几次循环相比温度偏低吗？...

假设通过几次充放电后，电池内部电解液温度逐步上升，会有电阻的减小。
赞一下 回复此楼
9楼2012-07-25 10:22:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhou-ck

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 感谢应助交流 2012-07-26 22:27:31
你装的电池用的电解液就比我们多，还有你装的电池极化很严重啊，建议测试交流阻抗分析阻抗随着充放电过程的变化再来解决你的这问题！
赞一下 回复此楼
重庆
10楼2012-07-25 11:10:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 lijing0409 的主题更新
141/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
