tsao铜虫 (小有名气)
|
[求助]
关于超级电容器电路模型的充放电数值模拟
|
|

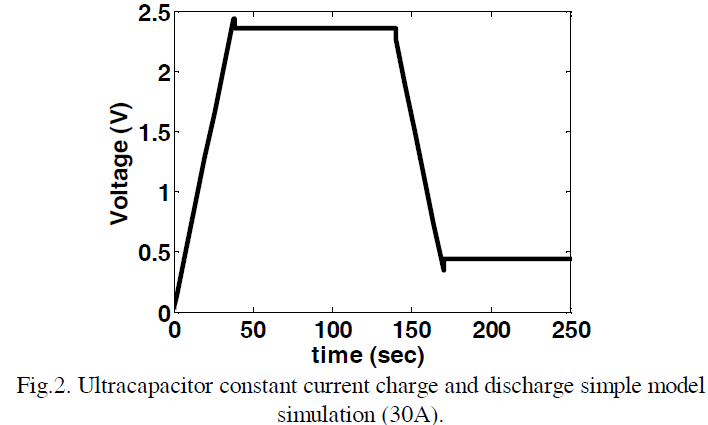

超级电容器的基本模型如图1，如果对这个模型进行数值模拟，充放电为30A的恒电流，电容器的rated voltage为2.5V，R为2.5毫欧，C为2.5F。 该电路的传递函数为：G(S)=（R+1/SC)*(I/S), (假设初始电压为0） 进行拉普拉斯逆变换，可得到time response function：f(t)=R+I*t/S 假设充电时间达到Tp时，电容器电压达到rated voltage（2.5V），则电压响应函数为： V(t)=U(t).I.f(t)—U(t-Tp).I.f(t-Tp) 其中U(t)为阶跃函数，当t>=0时，U(t)为1；当t<0是U(t)为0. 在充电期间： V(t)=I.f(t) 当电流被切断后： V(t)=I.f(t)-I.f(t-Tp) 有人已经做了相关的工作，他作出的图为图2： 但是我始终也作不出像图2的那种图。请大家帮我看看，是我的计算方法有问题吗，还是其他什么的？  图1  图2 |
