[求助] 导体对电场的影响

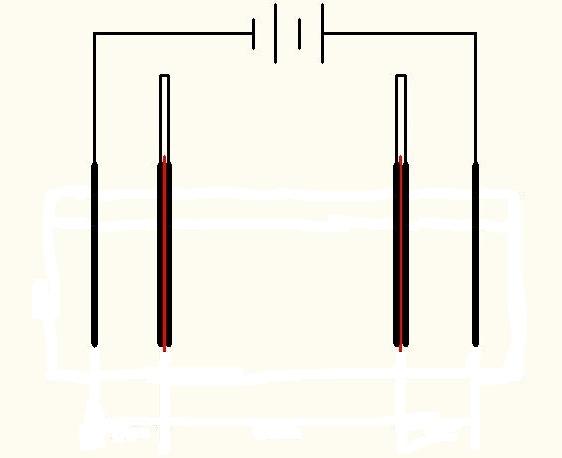

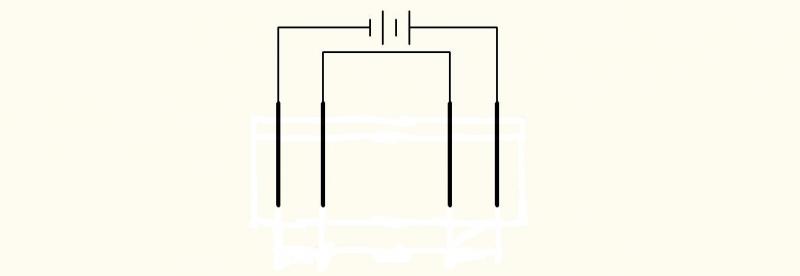

在如图1和图2中,外面的极板与电源直接相连,极板间形成匀强电场,如果分别按图1和图2的方式,在两极板间成对插入导体,并用导线连接起来,会对原有两极板的电场造成什么影响呢?

小妹物理学的比较烂,还请各位大侠多多指教,说的稍微详细点,谢谢啦,呵呵!

附:图1中红色线条为一绝缘体,目的为让两导体通过导线导电。

1



2
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铁磁铁电

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
lsxinqing: 金币+2, ★★★很有帮助 2012-07-05 13:19:01
肯定有影响。你这个可以简单模拟成电容。没加导体时,是一个单电容。根据距离和面积以及介电常数,你就可以算出电容值。加上两个导体以后,图一变成三个电容了;每个导体上的电压可以计算出来。图二比较复杂,中间的两个导体联通起来,应该是等势的;当然如果中间有电阻的话,也可以有电势差,那样就有电流了。就不是静电问题了。

» 本帖已获得的红花(最新10朵)

人生需要不断的去奋斗 http://hi.baidu.com/new/thermospintron
2楼2012-07-02 15:29:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsxinqing

银虫 (小有名气)

送鲜花一朵
引用回帖:
2楼: Originally posted by 铁磁铁电 at 2012-07-02 15:29:12
肯定有影响。你这个可以简单模拟成电容。没加导体时,是一个单电容。根据距离和面积以及介电常数,你就可以算出电容值。加上两个导体以后,图一变成三个电容了;每个导体上的电压可以计算出来。图二比较复杂,中间的 ...

图一变成三个电容,是左、中、右三个吗,每一个的电容该如何计算呢,原始极板的电压会有什么变化吗?图二的话,因为这个是放在溶液里面的,根据实验所得,电势差是存在的,原始极板的电压也是有变化的,但是该如何解释呢,还麻烦大侠给解答一下,谢谢啦!
3楼2012-07-03 09:35:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铁磁铁电

金虫 (正式写手)

【答案】应助回帖

★ ★
lsxinqing: 金币+2, ★★★很有帮助 2012-07-05 13:19:18
每一个的电容可以找公式哟。应该是和介电常数、距离成正比,与面积成反比。另外我上面说的没有考虑你的导体电极以及化学溶液。这里面有个电化学势的问题,不同电极的电势将不一样。这个比较麻烦,属于电化学问题,你得看专门的书籍。
人生需要不断的去奋斗 http://hi.baidu.com/new/thermospintron
4楼2012-07-04 20:09:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leongoall

专家顾问 (知名作家)

P-M-I之初生牛犊

【答案】应助回帖

★ ★ ★
lsxinqing: 金币+3, ★★★很有帮助 2012-07-05 13:19:27
首先,我觉得“铁磁铁电”虫友的说法似乎有点简单问题复杂化了,对图1,个人认为没必要看做3个电容,还是看做原来的电容,只不过原始两极板之间的距离“缩短”了插入的两个导体厚度之和。而对图2来说,因为用导线连接起来了,所以原始两极板间“缩短”的距离变为一个导体的厚度了。把这两个新的厚度带入C=k(S/d)的公式算就可以了,或者直接将新的极板距离与原来的极板一作比值,然后取倒数乘以原来的电容值就可以了!

楼主可以这么想,导体在电场中是等势体,如果没有导体插入的话,电势沿着垂直于极板方向从一个极板一直减小,如果插入导体,等于原来本应减小的那段距离没有减小了!

当然,溶液中的情况一样,只要知道溶液的相对介电常数就可以了!至于你说存在电势差我没看明白,不知道你说的是那两个之间存在电势差,原始极板的电压有变化也不奇怪,因为水溶液的介电常数与导体的介电常数不同,且极板间距缩小了一个导体板的厚度。
趁年轻,多折腾!曾年轻,折腾过?!
5楼2012-07-04 22:46:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsxinqing

银虫 (小有名气)

引用回帖:
5楼: Originally posted by leongoall at 2012-07-04 22:46:29
首先,我觉得“铁磁铁电”虫友的说法似乎有点简单问题复杂化了,对图1,个人认为没必要看做3个电容,还是看做原来的电容,只不过原始两极板之间的距离“缩短”了插入的两个导体厚度之和。而对图2来说,因为用导线连 ...

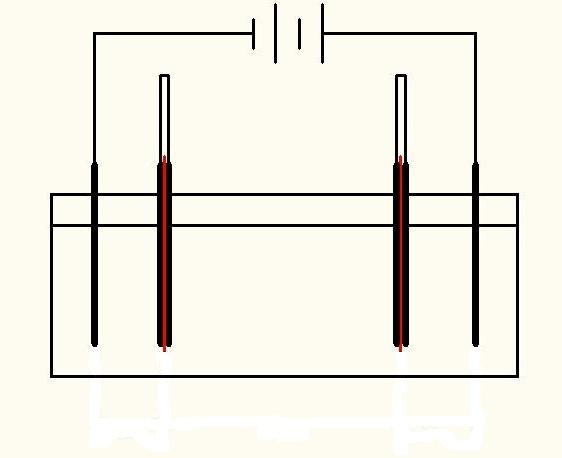

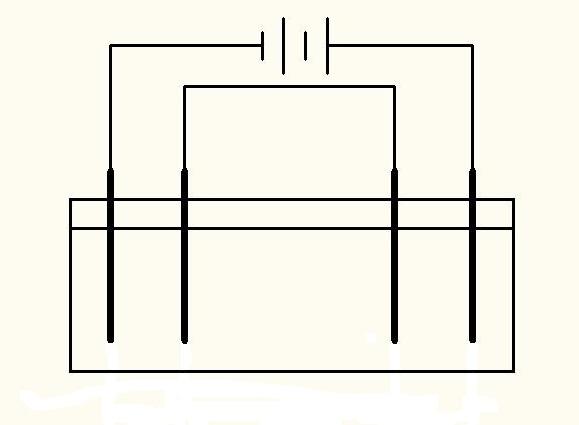

具体情况是这样子的,图1和2都是放在相同的溶液里的,而且溶液导电,算是形成回路了吧。我说的电势差是插入的由导线相连的每对电极之间存在电势差,如果按电场理论理解的话,插入电极之间的电场不是应该被屏蔽,没有电场存在,也就没有电势差了吗?当然图1中,两对电极之间电势差很小,几乎可以忽略的那种。还有就是,在插入电极之后,图1原始极板之间电压增大,而图2原始极板之间电压减小,不知该如何解释,还请大侠多多指教,谢谢啦,呵呵!

1



2

6楼2012-07-05 14:14:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leongoall

专家顾问 (知名作家)

P-M-I之初生牛犊

I still do not understand the red line in Figure 1!

The only different between Figure1 and Figure2 is the connection of the two panel?

[ Last edited by leongoall on 2012-7-5 at 20:00 ]
趁年轻,多折腾!曾年轻,折腾过?!
7楼2012-07-05 19:58:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsxinqing

银虫 (小有名气)

引用回帖:
7楼: Originally posted by leongoall at 2012-07-05 19:58:56
I still do not understand the red line in Figure 1!

The only different between Figure1 and Figure2 is the connection of the two panel?

额。。。图1中的红线是一绝缘体,目的是不让两个导体直接接触,而通过导线相连,主要是怕图2的连接方式可能对电场有较大的影响,而且在实际应用中也不太实际。然后就换成图1的连接方式了,但原始极板之间的电压却反而增大了,这是我们不希望的,但又不晓得为什么,不知该如何改进。。。恳求大侠指点迷津呀!!!
8楼2012-07-05 20:16:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhan

银虫 (小有名气)

我觉得没用导线相接之前相当于是三个电容,红线相当于是隔开两块极板,左边红线的左边是一个电容,两红线中间是一个电容。当用导线把中间俩接起来后,中间的电容被短路了,剩下的两个电容电压变大。
9楼2012-07-06 16:58:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsxinqing

银虫 (小有名气)

引用回帖:
9楼: Originally posted by xhan at 2012-07-06 16:58:01
我觉得没用导线相接之前相当于是三个电容,红线相当于是隔开两块极板,左边红线的左边是一个电容,两红线中间是一个电容。当用导线把中间俩接起来后,中间的电容被短路了,剩下的两个电容电压变大。

中间电容被短路???为什么呢?大侠您说的是图1吗?
10楼2012-07-06 20:42:50
