[求助] 请教各位做超级电容器的牛人一个问题。

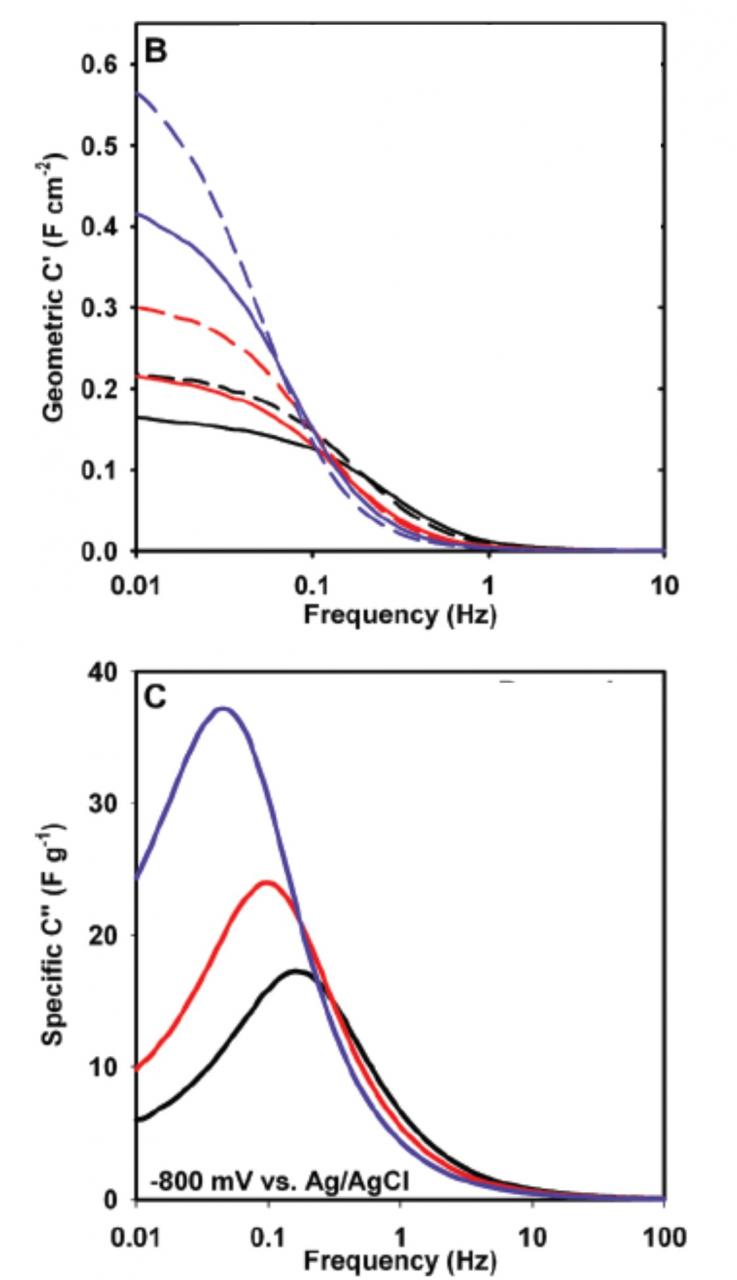

如附件所示的纵坐标为比电容，横坐标为频率的伯特图是如何转换来的，能说明什么问题？
谢谢。

Bode图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-20 22:17:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

格格11

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
masterxie: 回帖置顶 2012-07-17 08:34:49
masterxie: 金币+4, ★★★很有帮助 2012-07-17 08:35:11
这个方法是大牛Simon他们组里搞的。很有用。原文发在2003年的电化学协会学报上。（可惜这里无法附上原文）。
主要的方法是把电容分为实部和虚部，C'和 C". 实部的低频为电容在直流下所能输出的电容。你也能看出C'如果掉的很快，说明电容的功率和速率比较差。
虚部的最高峰正好是相位的45度。这说明了J.Miller常用的一个比较方法：45度以上应该以电容表现为主，45度以下为电阻为主。取这个频率的倒数可以得到一个时间常数。这个嘛，当然是愈小愈好啦。

希望对你有帮助。如需原文可联系我
赞一下(1人) 回复此楼
4楼2012-07-17 01:07:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

格格11

木虫 (小有名气)

【答案】应助回帖

★ ★
masterxie: 金币+2, ★★★很有帮助, 谢谢，你反应很快。 2012-07-17 10:57:49
P. Simon等对超电容的一种阻抗分析方法。

simon-impedance.pdf
http://kuai.xunlei.com/d/GWQNPYLZJOKB?p=130497
赞一下(1人) 回复此楼
7楼2012-07-17 09:07:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xwang06

银虫 (小有名气)

【答案】应助回帖

★ ★
masterxie: 金币+2, ★有帮助, 谢谢了。 2012-06-27 21:58:36
这个图我以前做过，但也是跟别人请教的，具体也不太懂。这里有个公式：C=1/2πf，C就是比电容，f是频率。做这个图能看出在某一特定频率下几个样品比电容值的大小。
我只知道这些了~~
赞一下 回复此楼
2楼2012-06-27 20:07:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xwang06

银虫 (小有名气)
刚想起来，这个公式C=1/2πf我忘写了个Z''，应该是C=1/2πfZ''
非常抱歉！
赞一下 回复此楼
3楼2012-07-16 22:07:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iWiN

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 格格11 at 2012-07-17 01:07:41
这个方法是大牛Simon他们组里搞的。很有用。原文发在2003年的电化学协会学报上。（可惜这里无法附上原文）。
主要的方法是把电容分为实部和虚部，C'和 C". 实部的低频为电容在直流下所能输出的电容。你也能看 ...

可否提供这篇文献给我一份，非常感谢！
赞一下 回复此楼
漫漫求学路 唯有不老心
5楼2012-07-17 07:44:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

masterxie

至尊木虫 (著名写手)

木虫GG
引用回帖:
4楼: Originally posted by 格格11 at 2012-07-17 01:07:41
这个方法是大牛Simon他们组里搞的。很有用。原文发在2003年的电化学协会学报上。（可惜这里无法附上原文）。
主要的方法是把电容分为实部和虚部，C'和 C". 实部的低频为电容在直流下所能输出的电容。你也能看 ...

请提供原文的下载链接，谢谢。
赞一下 回复此楼
6楼2012-07-17 08:35:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格格11

木虫 (小有名气)
呵呵，不客气。 这种方法在欧洲很流行。 用xls.作图很方便的。
赞一下 回复此楼
8楼2012-07-17 11:26:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

masterxie

至尊木虫 (著名写手)

木虫GG
引用回帖:
8楼: Originally posted by 格格11 at 2012-07-17 11:26:48
呵呵，不客气。 这种方法在欧洲很流行。 用xls.作图很方便的。

请问利用电化学工作站如何测量转化得到此图呢？谢谢。
赞一下 回复此楼
9楼2012-07-17 14:35:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格格11

木虫 (小有名气)

【答案】应助回帖

不管什么电化学工作站都可以的。
把数据（f, z'， z" 用公式19 和20在xls.或别的制图软件上都成。
不过，还是推荐把这篇文章以及这个方法的物理意义读懂为好。
赞一下 回复此楼
10楼2012-07-17 20:37:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
