[求助] 喷射器模拟求助

小弟刚来这个论坛,在做关于喷射制冷中喷射器模拟这一块,但是自己设计了一个喷射器,用fluent模拟,老是结果不理想,怀疑是自己的边界设定,求解技巧,或者网格划分上有问题,所以想来这里跟大家请教一下

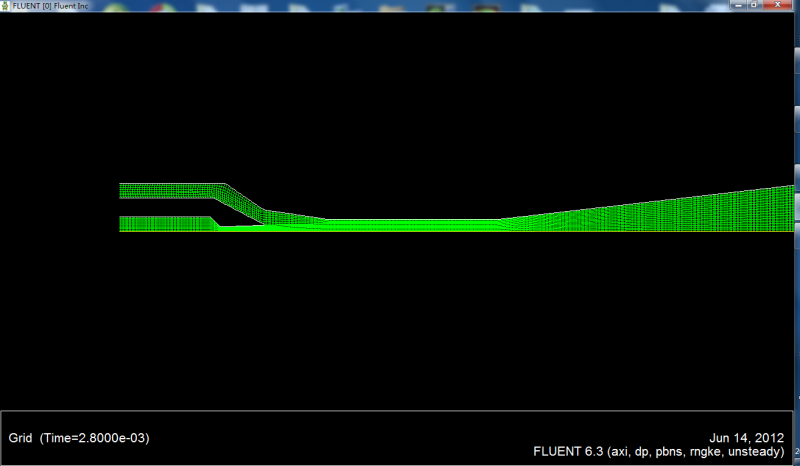

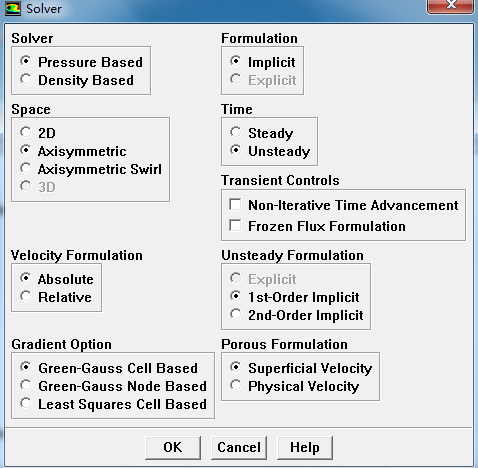

喷射器采用了轴对称模型,用压力基配合piso算法,非稳态(由于有激波),物性参数密度是理想气体,其他都是多项式,工作流体引射流体进口都是压力入口,混合流体出口压力出口,湍流设置为湍流强度(turbulence intensity)和水力直径(hydraulic diameter)的方式,但是老是达不到设计的出口背压,只能在较小的出口背压下工作,
可否有高手指导啊,万分感谢啦,小弟刚来,没什么金币





[ Last edited by nickchen0625 on 2012-6-14 at 20:16 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

cfgd

铜虫 (小有名气)

【答案】应助回帖


xiegangmai: 金币+1, 谢谢参与! 2012-09-24 08:51:59
既然有激波,速度就是超音了,应该采用密度基吧
神马都是浮云
4楼2012-09-23 17:38:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

btcancancan

木虫 (小有名气)

我也是做这一块  模拟结果一直不理想  LZ这问题解决了吗?
2楼2012-09-20 08:59:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

btcancancan

木虫 (小有名气)


xiegangmai: 金币+1, 鼓励讨论交流! 2012-09-24 08:51:51
非稳态(由于有激波)
这是指激波一定要在非稳态的情况下才能模拟出来吗?
3楼2012-09-20 18:11:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

btcancancan

木虫 (小有名气)

【答案】应助回帖


xiegangmai: 金币+1, 鼓励讨论交流! 2012-09-27 19:55:18
引用回帖:
4楼: Originally posted by cfgd at 2012-09-23 17:38:23
既然有激波,速度就是超音了,应该采用密度基吧

现在压力基也可以处理超音速问题吧 主要看收敛和结果吧?
5楼2012-09-27 09:52:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjh_feiyu

铜虫 (小有名气)

【答案】应助回帖

xiegangmai: 谢谢参与,非应助请勿选择“应助回帖” 2012-09-28 10:48:19
"老是达不到设计的出口背压,只能在较小的出口背压下工作"是什么意思?
6楼2012-09-28 08:48:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chinapop4

铁虫 (初入文坛)

【答案】应助回帖

哥们,我也在做这个,遇到问题跟你差不错,一起交流一下吧,mail:chinapop4@163.com
7楼2013-09-24 15:19:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

theronchen

新虫 (初入文坛)

您好,轴对称模型你取的水力直径是管径还是1/2管径?
8楼2015-08-17 15:25:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)

本帖仅楼主可见
9楼2015-08-18 16:45:27
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

zh123_zhang

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by chinapop4 at 2013-09-24 15:19:17
哥们,我也在做这个,遇到问题跟你差不错,一起交流一下吧,mail:chinapop4163.com

请问您做出结果了么?
10楼2016-01-21 21:44:09
