应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 测试表征 » 来吧x-rd的牛人们，不要光会用软件，来一起研究研究这是为什么
231/3返回列表123下一页
查看: 2714  |  回复: 22
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

houhonghao

金虫 (正式写手)

[交流] 来吧x-rd的牛人们，不要光会用软件，来一起研究研究这是为什么已有13人参与

首先利用公式，计算出每个面所对应强度值，以及所对应的角度。出来了方格纸所对应的图形。如图
然后跟实际的标准线做对比。
请问，为什么实际的标准测试的峰具有一定的宽度？另外强度也有所差别？

问题有两个，回答的同志们要注意看清楚题目

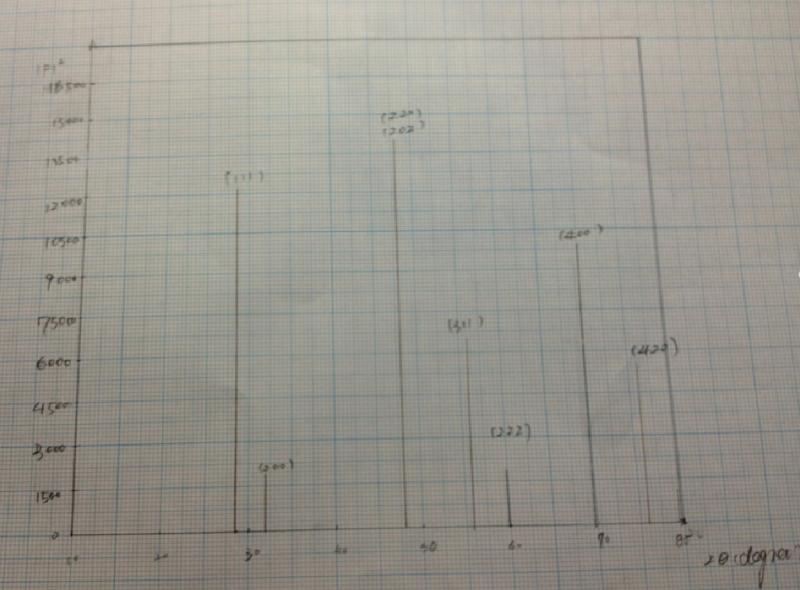

计算值（理论值）

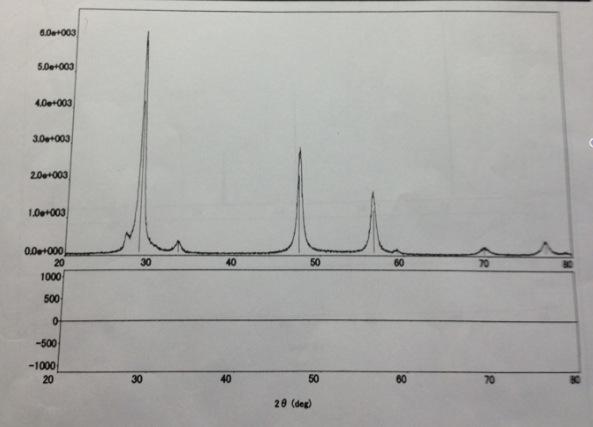

实际的数据
回复此楼

» 收录本帖的淘帖专辑推荐

锂离子电池研究 好帖子收集

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
涙とともにパンを食べたことがなければ、人生の味がわからない。
1楼2012-06-06 17:51:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

白兆山

木虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
linhua0402313: 金币+2, 呵呵，很详细啊，比喻也很形象生动啊 2012-06-08 08:07:27
另外强度也有所差别？
卡片上的各个(hkl)的强度出现差别的原因是，多重性因子。这是因为每个hkl的强度来源于{hkl}的强度，它就是晶面族。
实测图谱上的各个(hkl)峰的比例跟卡片上的比例相比，发现比例不同的原因是，在一般情况下，就考虑择优取向。
什么是XRD？
人的手指头是5个，并且中间的手指头最长。如果另外一种生物的手指头也是5个，但是其中最长的手指头不是中间的那个，那么这就不是人类的手指头。
XRD是什么？
一个人的前面有一座大山，他拿起了一个望远镜，通过望远镜看到了山上有树、也有灌木，但是他只能通过望远镜看到每颗树的位置，却无法确定每颗树的周围有多少株灌木。
赞一下(2人) 回复此楼
WilhelmConradRontgen发现的X光如同一只蜡烛,尽管这只蜡烛的火苗在摇曳,暗淡的烛光在颤抖,但它却能找到当黑暗降临时开始蠢蠢欲动的魔鬼。
14楼2012-06-07 12:42:43
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyliu

铁杆木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
找一本粉末衍射方面的书看看就知道了，就靠这里几句话是说不全面的
赞一下(1人) 回复此楼
6楼2012-06-06 22:52:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houhonghao

金虫 (正式写手)
我非常不喜欢别人问问题的时候你来一句去看书去吧…看书也会产生疑惑的…在这么多人回答里都没有那个最主要的答案…真的…我就是打出来大家讨论讨论…说白了就是交流，没有求助…你的回答没有任何意义，真的
赞一下(1人) 回复此楼
涙とともにパンを食べたことがなければ、人生の味がわからない。
9楼2012-06-07 01:50:43
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

jjxiang

捐助贵宾 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

有意思 ···赞一个！！！！
赞一下 回复此楼
下一步，做自己！！
2楼2012-06-06 18:17:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xz_mouse

铁杆木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
huangjr: 金币+1, 鼓励回帖交流~ 2012-06-07 09:15:00
峰宽嘛跟几个因素有关：
1 仪器展宽宽度
2 ka1与ka2一般的仪器是没有分开的。
3 晶格可能有畸变啊，应力啊。应力畸变导致不同位置的晶面面间距是变化的，不同的d值对应不同的衍射角，从而谱线变宽。

强度的话，由于晶界面位错，滑移使得原本可以发生相干衍射的地方衍射变得不完全，所以强度就降低了。

原来老师上课讲过，不知道过了一年是不是忘了些。仅供参考哈~~
赞一下 回复此楼
3楼2012-06-06 19:36:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houhonghao

金虫 (正式写手)
引用回帖:
3楼: Originally posted by xz_mouse at 2012-06-06 19:36:17
峰宽嘛跟几个因素有关：
1 仪器展宽宽度
2 ka1与ka2一般的仪器是没有分开的。
3 晶格可能有畸变啊，应力啊。应力畸变导致不同位置的晶面面间距是变化的，不同的d值对应不同的衍射角，从而谱线变宽。

强度的话 ...

关于强度的问题
如果说强度是因为晶界面错位，或者滑移什么的。
这些都是偶然的因素吧？（我不确定这是不是偶然的因素）
如果这些是偶然的因素，那么标准数据又是怎么出来的呢。
赞一下 回复此楼
涙とともにパンを食べたことがなければ、人生の味がわからない。
4楼2012-06-06 20:46:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houhonghao

金虫 (正式写手)
引用回帖:
2楼: Originally posted by jjxiang at 2012-06-06 18:17:56

有意思 ···赞一个！！！！

你就给我一个金币啊，多给几个呗～
赞一下 回复此楼
涙とともにパンを食べたことがなければ、人生の味がわからない。
5楼2012-06-06 21:03:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youzhiren

木虫 (小有名气)

工程技术
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
linhua0402313: 金币+1, 感谢热心回答 2012-06-08 08:08:02
也有可能是晶体择优取向的原因，不同晶面衍射强度也不会一样
赞一下 回复此楼
Dirac
7楼2012-06-07 00:05:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

优遇

金虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
linhua0402313: 金币+1, 感谢参与应助，鼓励新虫回帖 2012-06-08 08:08:24
峰宽还和所用光源的品质有关，单色光不是绝对的

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
行胜于言
8楼2012-06-07 01:18:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xz_mouse

铁杆木虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
huangjr: 金币+1, 感谢热心帮助~ 2012-06-07 09:16:47
linhua0402313: 金币+1, 感谢回帖交流，欢迎常来晶体板块 2012-06-08 08:08:38
引用回帖:
4楼: Originally posted by houhonghao at 2012-06-06 20:46:56
关于强度的问题
如果说强度是因为晶界面错位，或者滑移什么的。
这些都是偶然的因素吧？（我不确定这是不是偶然的因素）
如果这些是偶然的因素，那么标准数据又是怎么出来的呢。...

觉得这些倒不是偶然因素，真正能合成出完美晶体的很少很少，多多少少都会有位错滑移等结构缺陷。并且强度是不需要跟标准图谱完全一样的。XRD多是看三强峰的相对强度，如果所选用的仪器等各种条件不一样，单个比较峰的绝对强度是没有意义的。不过看你的三强峰的相对强度与标准图谱也不一样，这个估计跟晶面的择优取向等等有关。至于标准数据是怎么来的还真不清楚。同问。
赞一下 回复此楼
10楼2012-06-07 08:44:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 houhonghao 的主题更新
231/3返回列表123下一页
普通表情 龙 兔 虎 猫 高级回复(可上传附件)
信息提示
关闭
请填处理意见
关闭
