[求助] 帮忙看一下这个金相组织，急~

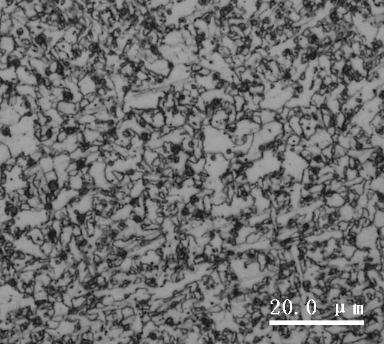

这个是X80管线钢手弧焊焊缝中心处的金相照片，焊条是自制的，焊缝硬度比母材低，求助：接头软化的原因、图中黑色小圈状的是什么组织，谢谢各位啦，急~~
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-04 09:29:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

云端minar

新虫 (初入文坛)
zhyq8767: 回帖置顶 2012-06-04 09:38:52
这是截图，原图太大，发不上去~
赞一下 回复此楼
3楼2012-06-04 09:37:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

云端minar

新虫 (初入文坛)
黑色圈状的不会是夹杂吧？还是粒状贝氏体（就是这个颜色不太对）~
赞一下(2人) 回复此楼
4楼2012-06-04 09:42:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

★
感谢参与，应助指数 +1
zhyq8767: 金币+1, 感谢积极应助 2012-06-04 10:40:17
仔细看了一下LZ的照片！
个人感觉：夹杂的可能性不是很大，因为这黑色圈状的组织貌似以团聚分布在晶界处较多！要是判断为粒状贝氏体的话，颜色太深了，不符合！俺大胆说一下，这有没有可能是在珠光体转变区沿晶界析出的屈氏体（较细的珠光体）呢！当然一家之言，欢迎大家交流！
赞一下(2人) 回复此楼
泥鳅——也是鱼！！！
6楼2012-06-04 10:35:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

huang3862

银虫 (小有名气)
图片都没有
回复此楼
2楼2012-06-04 09:34:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云端minar

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by huang3862 at 2012-06-04 09:34:56
图片都没有

现在有啦，就在下面~
赞一下 回复此楼
5楼2012-06-04 09:43:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云端minar

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by qlf_126 at 2012-06-04 10:35:07
仔细看了一下LZ的照片！
个人感觉：夹杂的可能性不是很大，因为这黑色圈状的组织貌似以团聚分布在晶界处较多！要是判断为粒状贝氏体的话，颜色太深了，不符合！俺大胆说一下，这有没有可能是在珠光体转变区沿晶界析 ...

这种组织和焊材的成分有什么关系？对硬度有什么影响？这个焊缝中心发生了软化现象，焊缝硬度190HV(5)，热影响区210，母材的是235；用J557焊的话是焊接接头发生了硬化现象，焊缝240，热影响区225，母材235~这是为什么呢，亲？
赞一下 回复此楼
7楼2012-06-04 10:55:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云端minar

新虫 (初入文坛)
贴一张用J557焊的焊缝图片~（这个上面的黑色絮团状的是脏东西啦~）
赞一下 回复此楼
8楼2012-06-04 10:57:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云端minar

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by qlf_126 at 2012-06-04 10:35:07
仔细看了一下LZ的照片！
个人感觉：夹杂的可能性不是很大，因为这黑色圈状的组织貌似以团聚分布在晶界处较多！要是判断为粒状贝氏体的话，颜色太深了，不符合！俺大胆说一下，这有没有可能是在珠光体转变区沿晶界析 ...

刚才一个同学说了，是完全球化珠光体，球化程度越高则硬度越低，那这个问题要怎么解决呀？往焊条药皮中加入什么合金元素能消除这种现象啊？唉，才疏学浅，现在头都大了
赞一下 回复此楼
9楼2012-06-04 11:17:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

★ ★
云端minar: 金币+2, ★★★很有帮助 2012-06-04 15:12:18
引用回帖:
9楼: Originally posted by 云端minar at 2012-06-04 11:17:03
刚才一个同学说了，是完全球化珠光体，球化程度越高则硬度越低，那这个问题要怎么解决呀？往焊条药皮中加入什么合金元素能消除这种现象啊？唉，才疏学浅，现在头都大了...

掺杂来改变组织的话，俺不是很在行！
如果只从热处理的角度出发的话，LZ可焊接过程中风冷或是焊后退火试下！
赞一下 回复此楼
泥鳅——也是鱼！！！
10楼2012-06-04 12:00:51
