应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 各位高手请看看这是什么组织
111/2返回列表12下一页
查看: 1309  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

liurunyizhi

新虫 (初入文坛)

[交流] 各位高手请看看这是什么组织 已有4人参与

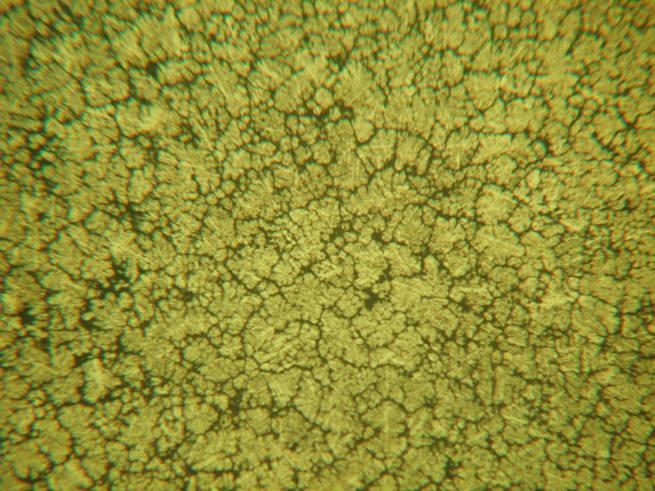

这是耐磨堆焊焊条的金相组织，采用自制的焊条，焊条药皮的主要成分是铬铁45%，石墨5%，钛铁10%。采用直流200A，反接。硬度是62HRC，采用的腐蚀液是氯化铁盐酸溶液，放大倍数是320倍。请各位高手看看这是什么组织？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-24 16:33:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liurunyizhi

新虫 (初入文坛)
★
qlf_126: 金币+1, 感谢参与！希望多来金属版交流！ 2012-05-25 08:05:22
我感觉是亚共晶，其中小晶粒的是奥氏体及其转变产物，较大的是共晶组织。不知道对不对。
赞一下 回复此楼
2楼2012-05-24 18:39:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huang3862

银虫 (小有名气)
貌似岛状马氏体
回复此楼
3楼2012-05-25 08:06:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Zpffpz

铁杆木虫 (职业作家)

金属小光头

优秀版主
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
engle028: 金币+1, 感谢交流 2012-05-25 22:41:12
你的c含量合金元素Cr含量很高，大面积应该是初生碳化物M（Fe、Cr）23C6，组织应为初生碳化物+共晶碳化物+残余奥氏体（可能有少量马氏体或者铁素体），你可以做一下xrd，确定物相。
赞一下 回复此楼
努力向前
4楼2012-05-25 21:38:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luzaiping

铁杆木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
engle028: 金币+1, 感谢交流 2012-05-27 19:03:18
本人做过这方面的研究，经过急热处理，从晶粒形貌上来看，全部都是残余的奥氏体，从成分上来讲，焊层中的Cr含量应当在27％，同时添加在10％Ti，起到固化碳的作用。所以才有这么高的硬度，同时而不开裂。上面的楼主说的非常的准确。如果你做TEM，会发现有马氏体的。我们经常研究过。
赞一下 回复此楼
天道酬勤
5楼2012-05-27 17:38:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gengjingtao

铜虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
engle028: 金币+1, 感谢交流 2012-05-27 19:03:24
你的c含量合金元素Cr含量很高，大面积应该是初生碳化物M（Fe、Cr）23C6
赞一下 回复此楼
做自己的
6楼2012-05-27 18:05:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liurunyizhi

新虫 (初入文坛)
发一张这个堆焊层高倍的组织，麻烦各位看看晶粒里的白色针状的是碳化物吗？晶界上有析出物吗？还有小晶粒和大晶粒里的组织一样吗？我是个菜鸟，对这些知之甚少。
赞一下 回复此楼
7楼2012-05-28 18:26:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liurunyizhi

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by Zpffpz at 2012-05-25 21:38:51
你的c含量合金元素Cr含量很高，大面积应该是初生碳化物M（Fe、Cr）23C6，组织应为初生碳化物+共晶碳化物+残余奥氏体（可能有少量马氏体或者铁素体），你可以做一下xrd，确定物相。

非常感谢您的回复，麻烦您再帮忙看一下高倍数下的组织具体是啥，谢谢了！http://muchong.com/bbs/viewthread.php?tid=4551096&pid=7&page=1#pid7
赞一下 回复此楼
8楼2012-05-28 18:29:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liurunyizhi

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by luzaiping at 2012-05-27 17:38:50
本人做过这方面的研究，经过急热处理，从晶粒形貌上来看，全部都是残余的奥氏体，从成分上来讲，焊层中的Cr含量应当在27％，同时添加在10％Ti，起到固化碳的作用。所以才有这么高的硬度，同时而不开裂。上面的楼主说 ...

非常感谢您的回答，麻烦您再看一下高倍数下的组织是啥，谢谢了！http://muchong.com/bbs/viewthread.php?tid=4551096&pid=7&page=1#pid7
赞一下 回复此楼
9楼2012-05-28 18:31:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Zpffpz

铁杆木虫 (职业作家)

金属小光头

优秀版主
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhyq8767: 金币+1, 感谢交流 2012-05-29 00:02:43
Cr的加入可以提高奥氏体的稳定性，降低MS点，晶粒是否为奥氏体晶粒？中间为马氏体，碳化物我也不清楚在哪里，大小晶粒组织为一样的
赞一下 回复此楼
努力向前
10楼2012-05-28 23:40:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 liurunyizhi 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
