[求助] Fluent模拟结果在文献中的表达方式？

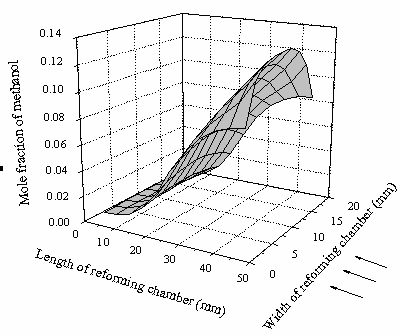

我做的是反应器的模拟 哪位知道如何把Fluent模拟的结果 就是一个截面上的温度数据导出 并转化成如下这种形式
    看到文献中有直接云图形式的，还有导入坐标系中做成三维图的。不知道前者如何处理为后者，特请教，不胜感激。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
燃料电池氢源
1楼 2012-06-01 08:41:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-06-01 23:02:09
学流体一定要学习一下tecplot，用tecplot这些都可以做出来

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
格物致知专做科研
2楼2012-06-01 10:24:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sub961012

银虫 (正式写手)
能说详细点吗 我用过tecplot后处理过等值线图 不过这个问题好像不适用
第一，导出每个网格节点的数据
第二，画成三维图
赞一下 回复此楼
燃料电池氢源
3楼2012-06-01 15:04:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
臭水沟: 金币+2, 谢谢交流~~ 2012-06-01 23:02:24
就以第二个图来说，它一共有四个参数，X,Y,Z,T；
除非你只是要表达表面上的温度分布，而表面上的温度分布只要TECPLOT做一个二维图就可以表征了，因为TECPLOT的二维图里面除了X,Y坐标，还用颜色表示T
赞一下 回复此楼
4楼2012-06-01 21:28:44
