[交流] TEM低倍形貌图观察

委托别人做了透射电镜实验，给了几张低倍形貌图，可是那个老师说因为侧重于观察高分辨，就没给我加物理光阑。可是没加物理光阑的图能用么，我主要观察位错和层错等缺陷，不做明暗场是不看不出来呃。我把图上传，大家帮我看看吧，我看不太懂，第一副图有些类似裂纹的东西是什么，黑区和白区又是什么，这两幅图是不也看不出位错和层错啊，我知道在衍衬TEM像上，位错是呈现一条条小细线，层错则是明暗均匀的直线条纹。不多说，大家帮我看看，我不太懂材料的东西。忘了说材料，材料是钛合金。

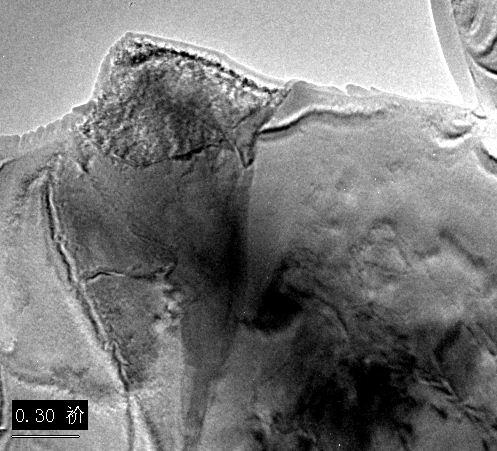

第一张图

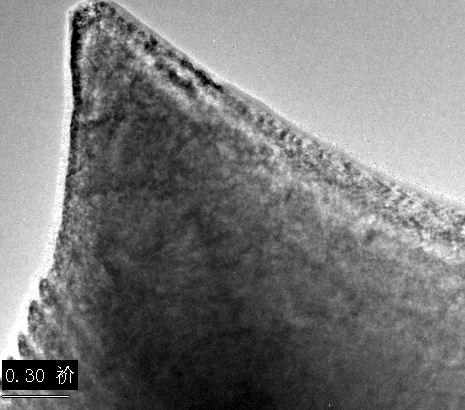

第二张
回复此楼

» 收录本帖的淘帖专辑推荐

表征与测试分析 有用的资源 透射电镜

» 本帖已获得的红花（最新10朵）

灰兔纸儿

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-05-21 10:14:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

sourbing

木虫 (正式写手)
★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhyq8767: 金币+1, 感谢交流 2012-05-21 11:04:05
灰兔纸儿: 金币+5, 非常有用 2012-05-21 16:11:42
首先，把标尺中的字体改了，这样我们才能看到标尺，才能知道尺度。
其次，这是沿着双喷孔周围拍的，目测倍数不高，薄区不大，研究位错没有意义。
再次，加光阑是提高衬度，利于更好观察。
最后详细说一下，观察位错，最好不要在孔周边观察，需要双喷技术水平高一些，薄区大一些，往里走走，为什么这么说呢，双喷过程中也是受力的过程，孔周边即使在高倍下观察到位错，也不一定是材料的真实位错，可能是双喷过程中形成的位错，因此结论也不具备说服力。
第一张图中明暗不同的地方可能是由于薄厚不均匀或是取向不同，因此有这样的现象，可以打衍射分辨一下alpha还是belta项，但对于位错的观察同样没有意义，位错必须在高倍下，调好电镜，不知道为什么这位操作员没有给你高倍形貌，还是找他要一下高倍为好。这两张就算了，没有任何意义。
赞一下(4人) 回复此楼

» 本帖已获得的红花（最新10朵）

灰兔纸儿
2楼2012-05-21 10:50:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

janetybfl

金虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhyq8767: 金币+1, 感谢交流 2012-05-21 11:20:13
别的也不懂，就是看到图像边缘有很明显的白边，说明处于欠焦状态。如果没加物镜光阑图像还这么黑，说明薄区很厚吧，就是很多东西都还叠加在一起，不好说明什么是什么~
赞一下 回复此楼
3楼2012-05-21 11:18:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hao123star

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
只能说明 做得不怎么地， 他有点忽悠你。不加光栏衬度很差
赞一下 回复此楼
4楼2012-05-21 11:45:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
灰兔纸儿: 金币+3 2012-05-21 16:18:36
首先，个人感觉这些照片对焦不是很好，不知道楼主用的是多大的放大倍数，如果是低倍下看位错的话，一般会用双束（two beam）或者是弱束暗场（weak beam dark field），不但能得到很好的位错衬度，而且也能对位错做定量分析，如位错的burger vector。
  如果楼主还要测相应位错的密度的话，建议楼主让操作员在用一视场下多做几次倾转（tilt），因为存在着位错不可见的情况。
赞一下 回复此楼
5楼2012-05-21 15:26:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灰兔纸儿

木虫 (小有名气)
送鲜花一朵
非常感谢您的回复。标尺的单位是微米。因为我是切削加工方向的，材料涉及很少一部分。所以刚开始做的时候这些个图的种类什么的也没整明白，侧重点让那个老师做高分辨电子显微像了，现在就是高分辨像中刃型位错存在的比较普遍，想跟形貌像对应一下，因为对应起来才能有说服力。
那些裂纹呢？有人说可能是晶界，反正肯定不是位错线就对了。
是不是加了物理光阑做个明暗场能稍微好一点....
赞一下 回复此楼
6楼2012-05-21 16:15:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灰兔纸儿

木虫 (小有名气)
送鲜花一朵
引用回帖:
2楼: Originally posted by sourbing at 2012-05-21 10:50:38:
首先，把标尺中的字体改了，这样我们才能看到标尺，才能知道尺度。
其次，这是沿着双喷孔周围拍的，目测倍数不高，薄区不大，研究位错没有意义。
再次，加光阑是提高衬度，利于更好观察。
最后详细说一下，观察位

嗯，非常感谢您的回复。没文化害死人呃，不是学材料的，也不懂这个像那个像，当初那个老师就侧重于做高分辨像了，所以明暗场相就没给做....只能联系再补几张了，看来这几张低倍形貌是没法用了。谢谢
赞一下 回复此楼
7楼2012-05-21 16:17:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灰兔纸儿

木虫 (小有名气)
引用回帖:
4楼: Originally posted by hao123star at 2012-05-21 11:45:07:
只能说明 做得不怎么地， 他有点忽悠你。不加光栏衬度很差

具体我也不是很懂...我学机械的，课题涉及一小点材料的东西....没文化呃.....看来这两张图是铁定不能用的了.....我再联系补几张吧
赞一下 回复此楼
8楼2012-05-21 16:19:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by 灰兔纸儿 at 2012-05-21 16:15:03:
非常感谢您的回复。标尺的单位是微米。因为我是切削加工方向的，材料涉及很少一部分。所以刚开始做的时候这些个图的种类什么的也没整明白，侧重点让那个老师做高分辨电子显微像了，现在就是高分辨像中刃型位错存在的

如果那些是晶界的话，验证很简单，只需将试样tilt，如此晶界两侧的衬度将会不同，如果是位错的话可能会消失
赞一下 回复此楼
9楼2012-05-21 16:56:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaofeng_2

金虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Zpffpz: 金币+1, 透射需要你们多多交流 2012-05-22 23:38:17
01 欠焦 （解决方法，将周围白色边缘调掉）
02 目前这两幅图没有位错层错 （曾错需要更高的分辨率）
03 多做些样品，多选些区域
赞一下 回复此楼
10楼2012-05-22 20:51:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

379357471

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你这两张照片一点用都没有，啥层错跟位错。要看层错，利用高分辨或者双束条件下，否则一点用都没有。
赞一下 回复此楼
11楼2012-05-24 09:52:41
