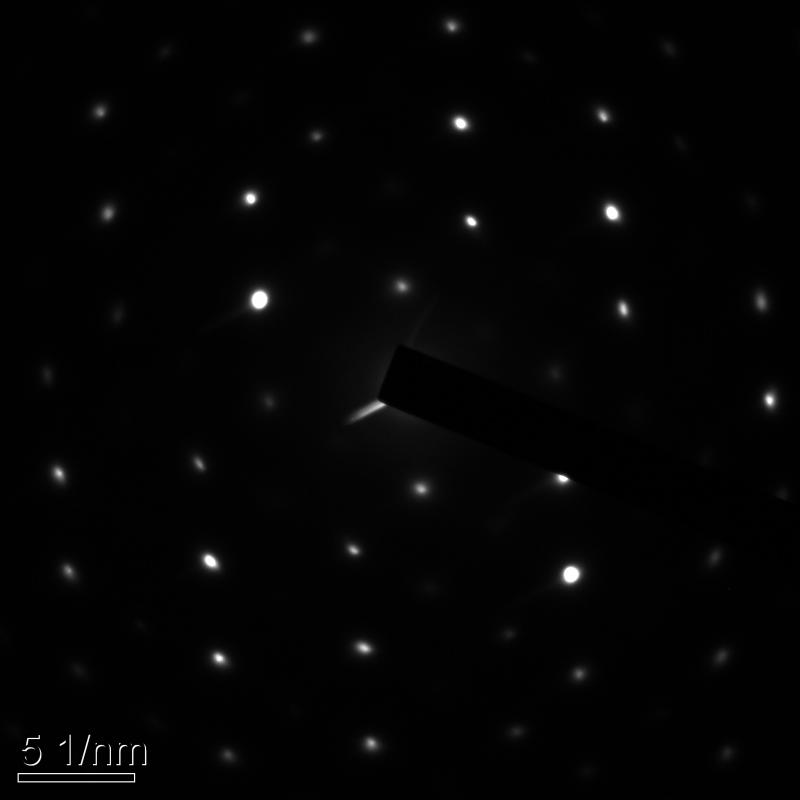

[求助] 很乱的一个衍射花样,不知道该怎么分析,请各位帮帮忙

很乱的一个衍射花样,不知道该怎么分析,请各位帮帮忙
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dujunhui

金虫 (正式写手)

补充下,是Cu和W复合材料
2楼2012-05-17 11:48:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu108

木虫 (正式写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
dujunhui: 金币+1, ★有帮助, 谢谢 2012-05-21 08:54:37
的确是没什么规律可寻啊,你还是结合着其他能看到微结构的图来分析比较好。
会当凌绝顶,一览众山小。
3楼2012-05-17 12:43:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dujunhui

金虫 (正式写手)

还有一张,也挺奇怪的,有环,也有斑点。


4楼2012-05-17 12:49:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aray1577

木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
先做一个粉末衍射,确定物相和结构后,再分析这个图。
5楼2012-05-18 08:35:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dujunhui

金虫 (正式写手)

引用回帖:
5楼: Originally posted by aray1577 at 2012-05-18 08:35:29:
先做一个粉末衍射,确定物相和结构后,再分析这个图。

XRD做了,只有Cu相和W相,由于两者不互溶,所以没有金属间化合物或固溶体。
6楼2012-05-18 09:15:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cocaine110

银虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
tt.yao: 金币+1, 谢谢应助 2012-05-18 10:58:09
dujunhui: 金币+2, ★有帮助, sorry,昨天忘记给金币了 2012-05-22 09:40:02
引用回帖:
6楼: Originally posted by dujunhui at 2012-05-18 09:15:26:
XRD做了,只有Cu相和W相,由于两者不互溶,所以没有金属间化合物或固溶体。

第二章衍射图片总的来说是多晶的,但是晶体比较大,电子束打在了少数几个晶体上就出现了这种情况,如果选择的区域可以更小的话。可能能得到规整的衍射斑,第一章可能有多套格子,
7楼2012-05-18 09:29:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dujunhui

金虫 (正式写手)

引用回帖:
7楼: Originally posted by cocaine110 at 2012-05-18 09:29:01:
第二章衍射图片总的来说是多晶的,但是晶体比较大,电子束打在了少数几个晶体上就出现了这种情况,如果选择的区域可以更小的话。可能能得到规整的衍射斑,第一章可能有多套格子,

我们做透射的实验老师说是,衍射斑点最小的选区范围是20nm。我的另一个相似的试样里HTEM看到了直径约5nm的纳米晶,不知道是不是由于这个引起的?和你说的好像正好反着。
8楼2012-05-21 09:03:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dujunhui

金虫 (正式写手)

第二张图仔细看的话,是能看到有2个衍射环的,只是半径较大的衍射环强度很低。用DM测出两个衍射环对应的面间距一个约为2.2nm,一个约为1.3nm。我估计应该对应的是纳米晶的区域,但是这次的试样不好,没有拍到HTEM。
9楼2012-05-21 09:10:39
