| 查看: 375 | 回复: 0 | ||
edisxiaomc铜虫 (小有名气)
|
[求助]
各位大哥，求助matlab中S函数仿真的问题！！！
|
|

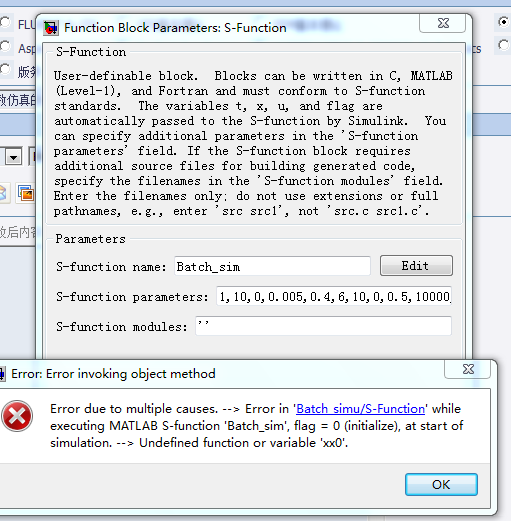

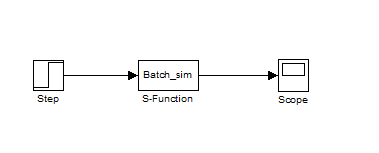

下面是我的S函数：（帮我看下哪里出了问题） function [sys,x0,str,ts]=Batch_sim(t,x,u,flag,xx0,ss0,pp0,cc0,um,Km,Ki,Kd,Yx,Yp,m,a,B,K,KLa,c1,Y0,m0) %xx0,ss0,pp0,cc0分别为x,s,p,c的初始值 switch flag, case 0, [sys,x0,str,ts,simStateCompliance]=mdlInitializeSizes; case 1, sys=mdlDerivatives(t,x,u); case 2, sys=mdlUpdate(t,x,u); case 3, sys=mdlOutputs(t,x,u); case 4, sys=mdlGetTimeOfNextVarHit(t,x,u); case 9, sys=mdlTerminate(t,x,u); otherwise DAStudio.error('Simulink:blocks:unhandledFlag', num2str(flag)); end function [sys,x0,str,ts,simStateCompliance]=mdlInitializeSizes sizes = simsizes; sizes.NumContStates = 4; sizes.NumDiscStates = 0; sizes.NumOutputs = 4; sizes.NumInputs = 0; sizes.DirFeedthrough = 0; sizes.NumSampleTimes = 1; % at least one sample time is needed sys = simsizes(sizes); x0=[xx0 ss0 pp0 cc0]; str = []; ts = [0 0]; function sys=mdlDerivatives(t,x,u,xx0,ss0,pp0,cc0,um,Km,Ki,Kd,Yx,Yp,m,a,B,K,KLa,c1,Y0,m0) miu=um*x(2)/(Km+x(2)+x(2)^2/Ki); rx=miu*x(1); rd=-Kd*x(1); rp=a*rx+B*x(1); rs=(rx/Yx)+(rp/Yp)+m*x(1); ro2=KLa*(c1-x(4))-(rx/Y0+m0*x(1)); sys = [rx+rd;-rs;rp-K*x(3);ro2]; function sys=mdlOutputs(t,x,u) sys = [];  simulik中的模型  这是显示的错误信息 |
