[求助] 请教各位虫友：这个样品的CCT曲线合格么？

各位金属版的虫友好：

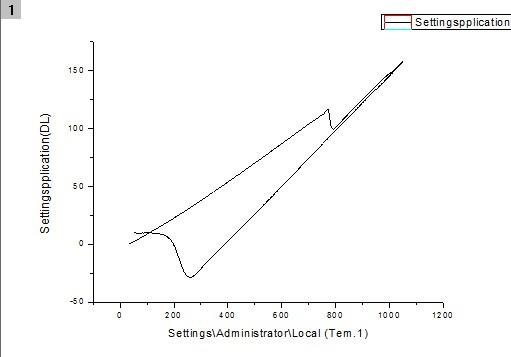

    我昨天做了一热膨胀分析测试（样品为中碳中合金工具钢连铸坯），在找相变点时，感觉不大对头，如下图所示！
请问：根据你们的经验，这个结果合理么？
谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
男儿到死心如铁，看试手，补天裂！！！
1楼 2012-05-08 17:15:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

colezhou

禁虫 (正式写手)
★
感谢参与，应助指数 +1
Zpffpz: 金币+1, 多谢提醒 2012-05-08 19:24:09
本帖内容被屏蔽
2楼2012-05-08 18:32:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sourbing

木虫 (正式写手)
★
感谢参与，应助指数 +1
yongyong2050: 金币+1, 应助指数-1, 感谢交流 2012-05-08 20:34:28
怎么不太对头？
C曲线就是这样啊，大部分都有这个拐点啊。。
赞一下 回复此楼
3楼2012-05-08 19:32:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wmm.2008

银虫 (正式写手)

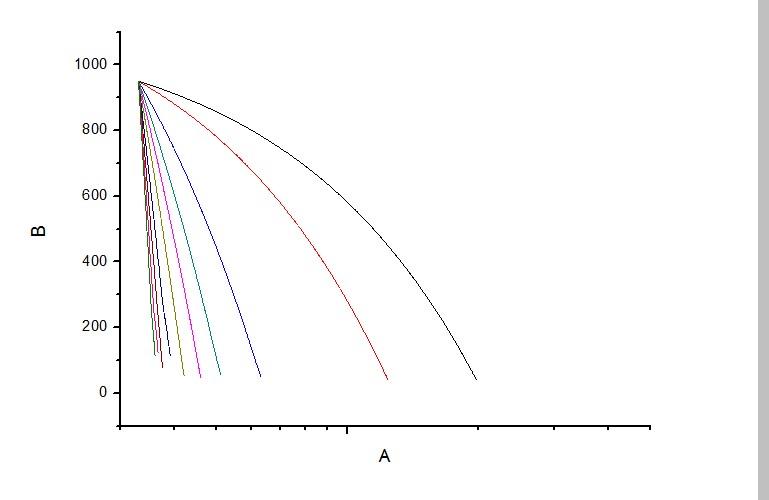

多谢楼上两位虫友帮助，我把全部数据导入做出的图如下：横坐标一直改不过来，求高手指点，另外，这个图太丑了！！！
不知道这样行么，第一次做cct 图.................
赞一下 回复此楼
男儿到死心如铁，看试手，补天裂！！！
4楼2012-05-09 12:58:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wmm.2008

银虫 (正式写手)
引用回帖:
4楼: Originally posted by wmm.2008 at 2012-05-09 12:58:06:
多谢楼上两位虫友帮助，我把全部数据导入做出的图如下：横坐标一直改不过来，求高手指点，另外，这个图太丑了！！！
不知道这样行么，第一次做cct 图.................

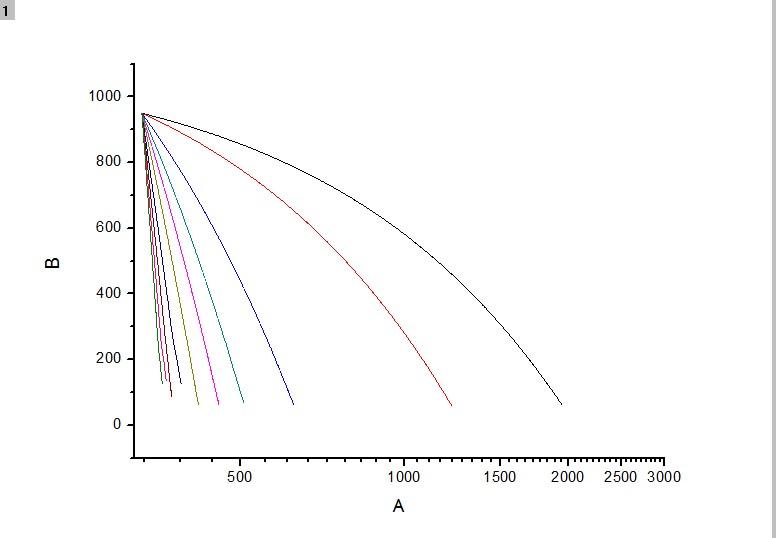

96/7e/1333855_1336539482_454.jpg

是这个图，有横坐标的
赞一下 回复此楼
男儿到死心如铁，看试手，补天裂！！！
5楼2012-05-09 12:59:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Zpffpz: 金币+1, 多谢建议 2012-05-09 19:54:50
wmm.2008: 金币+5, ★★★很有帮助 2012-05-16 13:41:50
第一，测相变点的膨胀曲线本来就是这样的
第二，你的这个CCT图确实看起来丑，你可以把横坐标改成log形式的，这样看起来就像资料里的那种漂亮的弧度曲线了.
赞一下 回复此楼
6楼2012-05-09 15:06:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qing_quan

木虫 (正式写手)
你的设备挺好啊，低温都能测
赞一下 回复此楼
7楼2012-05-10 14:06:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lihongbinxp

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
yongyong2050: 金币+1, 感谢交流 2012-05-10 16:56:54
热模拟试验机都能够实现！
赞一下 回复此楼
8楼2012-05-10 16:26:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱丝玉壶

铁杆木虫 (著名写手)

小海豹

【答案】应助回帖

★
感谢参与，应助指数 +1
qlf_126: 金币+1, 感谢专家 参与交流！ 2012-05-11 11:57:19
横坐如果不是log形式应该是斜直线啊，这个冷却速率线与数据无关吧？与你设定的冷却速率有关，就是没有进行试验这个图也能画出来，关键是里面相变点绘制的线才是cct曲线吧？分为相变开始线和结束线！这两条线才是试验数据做出来的
赞一下 回复此楼
即使艰难，也还要做；愈艰难，就愈要做。
9楼2012-05-11 08:31:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wmm.2008

银虫 (正式写手)
引用回帖:
9楼: Originally posted by 朱丝玉壶 at 2012-05-11 08:31:03:
横坐如果不是log形式应该是斜直线啊，这个冷却速率线与数据无关吧？与你设定的冷却速率有关，就是没有进行试验这个图也能画出来，关键是里面相变点绘制的线才是cct曲线吧？分为相变开始线和结束线！这两条线才是试 ...

您能不能抽点时间帮我画一下图线？
赞一下 回复此楼
男儿到死心如铁，看试手，补天裂！！！
10楼2012-05-16 13:43:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
