Clarence_Lan金虫 (小有名气)
|
[求助]
声学专业请进，关于压电陶瓷的有效机电耦合系数
|

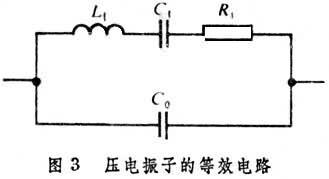

压电陶瓷共振时等效电路如图所示。栾桂冬老师的书《压电换能器和换能器阵》中定义有效机电耦合系数为：无损耗、无负载的压电振子在机械共振时存储的机械能与储存的全部能量之比的平方根, 即k^2=C1/(C1+C0)=(fp^2-fs^2)/fp^2。我理解的是共振时电容C1的能量与C1和C0能量之间的比值再开根号，但是结果为什么是k^2=C1/(C1+C0)呢？无损共振（R1=0）时电流为无穷大了，那么C1的能量是怎么得到的呢？疑惑中，请前辈指点。 等效电路 [ Last edited by Clarence_Lan on 2012-5-5 at 17:21 ] |
