[求助] 求高人帮忙看一张气敏性的图

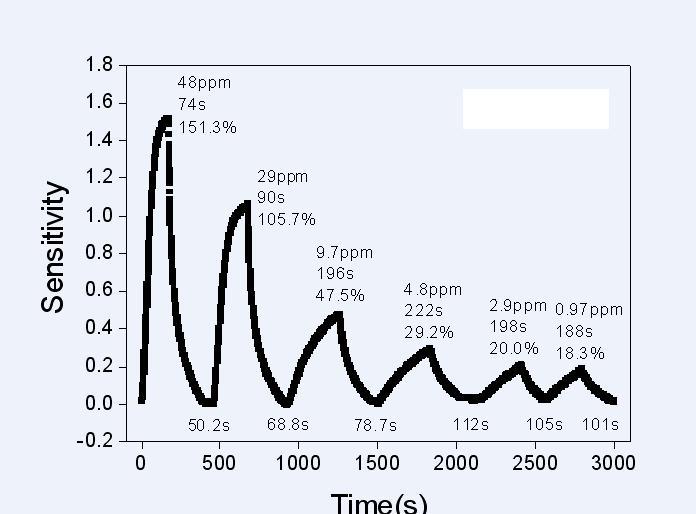

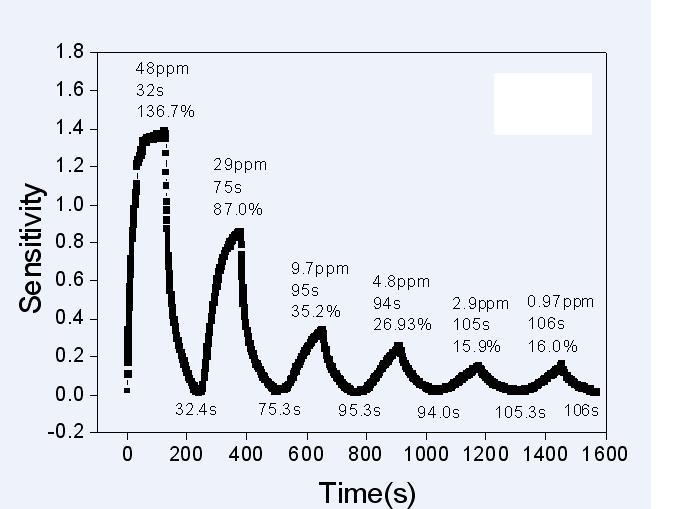

本人对这方面不太懂,请给讲一下,说从图上能看出什么,第一张是A的,第二张是A与B复合的



回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haldea

木虫 (正式写手)

呼噜呼噜大睡虫


【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
wbcui: 金币+1, 多谢帮忙,貌似很专业啊 2012-04-30 01:41:24
shajialz: 金币+3 2012-05-04 23:26:07
一图:随着检测气体浓度的增加,灵敏度提升,响应时间缩短。
二l图:两种材料复合后进一步改善了检测气体的灵敏度。对同一浓度的气体的灵敏度者增加。

唉,我的怎么就不是这种类型的结果呢。郁闷啊。
2楼2012-04-29 21:41:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shajialz

新虫 (小有名气)

引用回帖:
2楼: Originally posted by haldea at 2012-04-29 21:41:45:
一图:随着检测气体浓度的增加,灵敏度提升,响应时间缩短。
二l图:两种材料复合后进一步改善了检测气体的灵敏度。对同一浓度的气体的灵敏度者增加。

唉,我的怎么就不是这种类型的结果呢。郁闷啊。

怎么看出复合后灵敏度提高了呢,是横坐标吗,还是不太懂
3楼2012-04-30 08:13:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mlanqiang

木虫之王 (文学泰斗)

蓝博士

【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
shajialz: 金币+4 2012-05-04 23:26:02
对的,复合后的灵敏度增加,表现在横坐标的时间跨度缩短。
蓝精灵
4楼2012-04-30 08:26:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

benben868

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
shajialz: 金币+3 2012-05-04 23:25:54
纵坐标对应的是灵敏度,2图的要高于1图的,证明复合后灵敏度提高。
横坐标对应的是时间,跨度越小,表明响应恢复速度越快,时间越短。
5楼2012-05-03 12:00:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

挥泪天使

荣誉版主 (知名作家)

sunny 阳光大师姐

优秀版主优秀版主

纵坐标的灵敏度越高,横坐标的响应时间越短越好
微笑拥抱每一天,做像向日葵般温暖的女子。
6楼2012-05-06 15:09:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly02468

木虫 (小有名气)

引用回帖:
2楼: Originally posted by haldea at 2012-04-29 21:41:45:
一图:随着检测气体浓度的增加,灵敏度提升,响应时间缩短。
二l图:两种材料复合后进一步改善了检测气体的灵敏度。对同一浓度的气体的灵敏度者增加。

唉,我的怎么就不是这种类型的结果呢。郁闷啊。

我不这么认为、你看了图一和图二的时间没有、
把简单的事情做好了,就是成功!
7楼2012-05-15 00:43:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Nano予渔

新虫 (初入文坛)

请问一下,您这是在哪测试的,我也是做的气敏材料,可是没有测试的仪器
8楼2016-06-16 11:00:25
